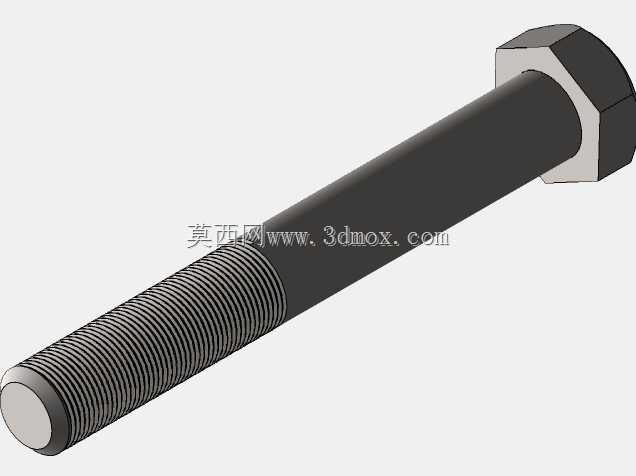

M16规格120mm长度外六角紧固螺栓

　　在各类机械设备的装配环节，紧固件的选型直接决定了结构连接的可靠性与长期运行稳定性，这款M16公称直径、120mm总长度的外六角螺栓，是机械结构连接场景中应用极广的一类标准紧固元件。从实际应用场景来看，这类螺栓常出现在钢结构机架拼接、输送设备支架固定、泵阀类设备与安装基座的连接、工装夹具的构件锁紧等工况中，既可以承受沿螺杆轴向的静拉力载荷，也能配合平垫、弹垫使用时抵抗一定的横向剪切力，适配多数中载、常规载荷的连接需求。

　　从产品功能特性来看，外六角的头部设计是这类螺栓最典型的特征，六角形的头部结构可以适配普通开口扳手、套筒扳手、活动扳手等多种通用紧固工具，作业时扳手与头部的六个受力面均匀接触，施加扭矩时不容易出现打滑、棱角崩损的问题，即便在装配空间受限、无法实现整圈旋转扳手的场景下，也可以通过小角度反复扳动完成锁紧或者拆卸操作，现场装配的适配性非常强。螺杆部分采用半螺纹设计，靠近头部的光杆段在装配时可以穿过被连接件的光孔，光杆部分的直径与螺纹大径保持一致，穿装过程中不会刮伤被连接件的孔壁，同时光杆段与被连接件孔壁的贴合，也能在承受横向载荷时分担一部分剪切力，避免螺纹牙型直接受剪发生变形失效。

　　设计这类螺栓的三维模型时，首先要明确核心的安装边界尺寸：六角头部的对边尺寸、对角尺寸、头部厚度都需要符合对应标准件的规范，避免建模时尺寸偏差导致后续装配时扳手无法卡入、头部与安装面干涉的问题；螺纹段的长度需要匹配被连接件的总厚度、螺母厚度以及弹平垫的叠加厚度，保证锁紧后螺纹露出螺母2-3个牙距，既不会因为螺纹过短导致啮合长度不足、连接强度不够，也不会因为螺纹过长导致螺杆末端剐蹭周边其他构件。建模过程中，螺纹部分的处理需要兼顾模型还原度与后续装配的实用性，不需要逐牙绘制极小的螺纹牙型细节时，可以采用装饰螺纹线标注螺纹规格，既能够清晰表达螺纹参数，也能降低模型的复杂程度，提升大型装配体的运行流畅度；如果需要用于干涉检查或者运动仿真，则要保证螺纹牙型的螺距、牙型角符合公制螺纹的标准参数，确保虚拟装配时螺纹配合无干涉。

　　实际选型使用时，需要先核算连接位置的总夹紧厚度，确认螺栓的光杆段长度能够覆盖被连接件的总厚度，避免螺纹段进入被连接件的光孔位置，导致剪切载荷直接作用在螺纹牙上，长期受载后出现螺纹滑牙、螺栓断裂的问题。安装时要根据螺栓的强度等级匹配对应的锁紧扭矩，不能为了追求锁紧效果过度施加扭矩，否则会导致螺杆出现塑性伸长、螺纹滑牙甚至直接断裂的问题；如果应用在有振动的工况下，需要配合弹簧垫圈或者螺纹锁固胶使用，避免长期振动下螺母出现松动回转，导致连接失效。这类螺栓的三维模型在做装配设计时，可以直接调用到对应的连接位置，提前核对螺栓长度是否适配、头部是否与周边构件存在安装空间冲突，减少实际生产装配时出现的零件干涉、长度选型错误等问题，提升设计阶段的选型准确率，降低后续加工装配的返工成本。
