多段弯折带法兰连通管道三维建模

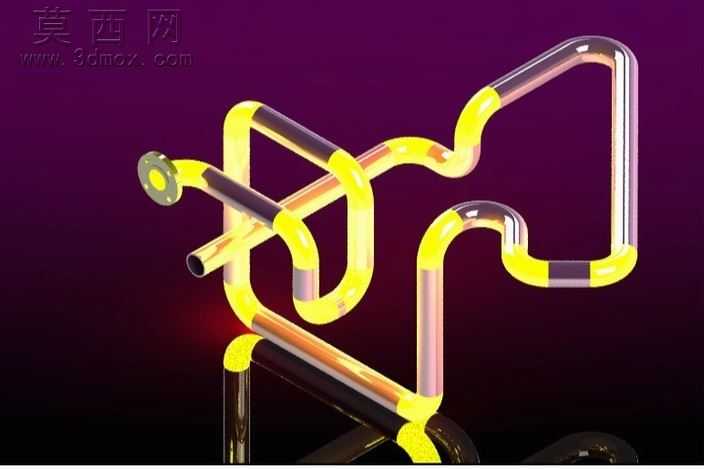

本作品为多段弯折连通管道的三维建模成果，建模阶段以工业管路实际排布逻辑为核心依据，先梳理管路的走向路径，通过三维草图绘制精准定位每一段管段的空间坐标，依次确定直管段长度、弯折角度与转弯半径，确保各段管路衔接处无错位、无间隙，整体走向符合流体输送的路径合理性。建模过程中对管体采用扫掠特征生成，先绘制标准圆形管截面轮廓，沿预先绘制的三维空间路径完成扫掠，同时严格控制管壁厚度参数，还原工业金属管道的真实壁厚规格；端部法兰结构采用拉伸与阵列特征组合制作，精准还原法兰盘的密封面、螺栓孔位的分布与尺寸，保证法兰与管体端部的同轴度符合装配要求。材质设置上，管体主体采用抛光金属材质，调整金属度、粗糙度参数模拟不锈钢管材的亮面质感，弯折衔接处做细微的材质色差处理，区分不同管段的拼接视觉效果，法兰盘采用哑光金属材质，还原铸铁法兰的磨砂质感，同时为管体内部添加半透明的流体示意材质，直观展现管道的输送功能属性。渲染阶段采用深紫色渐变背景突出管体主体，布置多组面光源从不同角度照射，凸显金属管体的反光层次与弯折结构的立体感，通过光影对比强化管路的空间走向，让多段弯折的复杂结构清晰可辨。设计思路上兼顾工业实用性与结构展示性，既还原了工业管路中常见的多转弯排布形式，也通过高亮的衔接标识清晰展现各管段的连接关系，可用于管路布局教学、流体路径演示以及五金管件类产品的三维展示场景，模型结构严谨，细节还原度高，各特征参数均可编辑调整，方便后续根据实际工况修改管道路径、管径以及法兰规格。
