不锈钢水涵洞异形排水网格构件

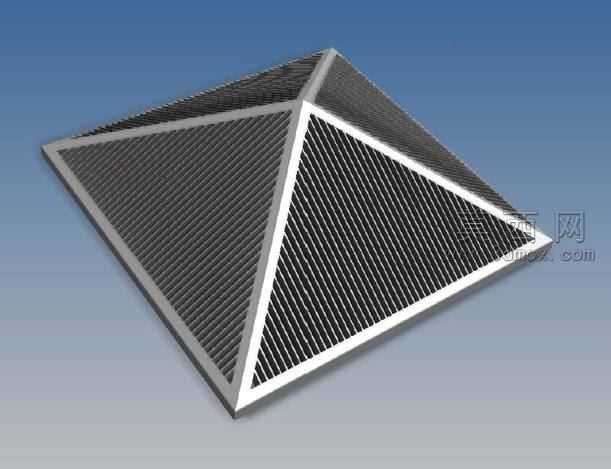

该三维模型采用SolidWorks软件进行参数化建模，整体为四棱锥台形态的异形排水网格结构，建模过程中首先通过基准面定位绘制底部四边形轮廓与顶部收窄的四边形轮廓，使用放样特征生成整体锥形框架基体，再对框架的四个斜面进行网格结构的阵列设计：先绘制单根格栅条的截面草图，通过线性阵列沿斜面的两个正交方向排布格栅条，保证格栅间距均匀一致，同时对格栅条与外框架的交接处添加圆角过渡特征，避免应力集中问题。材质设置上选用不锈钢材质，在渲染环节调整金属粗糙度参数至0.6左右，添加轻微的反射效果模拟不锈钢哑光金属质感，外框架边缘设置高亮金属边线，突出结构的轮廓层次感。结构设计上，该排水网格采用激光切割的不锈钢异形部件焊接成型，四个侧边的框架为等宽实心不锈钢条，格栅条采用薄型不锈钢条排布，既保证整体结构的承重强度，又最大化通水孔隙面积，锥形的形态设计能够让水流汇入时自然向网格面导流，减少杂物在网格表面的堆积，同时整体重量较轻，生产制造时仅需将预制的格栅部件与侧边框架焊接即可，加工难度低、装配工序简单。设计思路围绕水涵洞排水场景的实际需求展开，区别于普通平面排水盖板，锥形结构能够提升排水效率，网格的孔隙尺寸经过参数化调整，既能够阻挡较大体积的杂物进入涵洞造成堵塞，又不会因孔隙过小导致排水不畅，不锈钢材质的选用也适配涵洞潮湿、易腐蚀的使用环境，延长构件的使用寿命，建模过程中对焊接接缝处也做了细节处理，还原实际加工后的焊接位形态，渲染时采用渐变蓝灰色背景突出模型主体，搭配柔和的环境光让网格的通透感与金属质感得到充分展现。
