浸入式螺纹安装电加热管组件三维结构

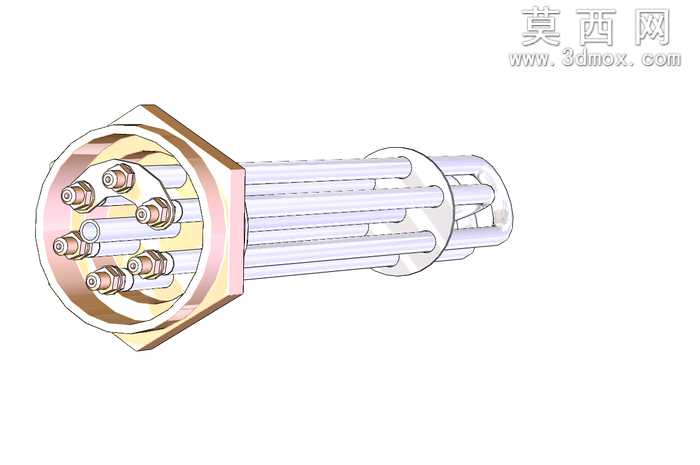

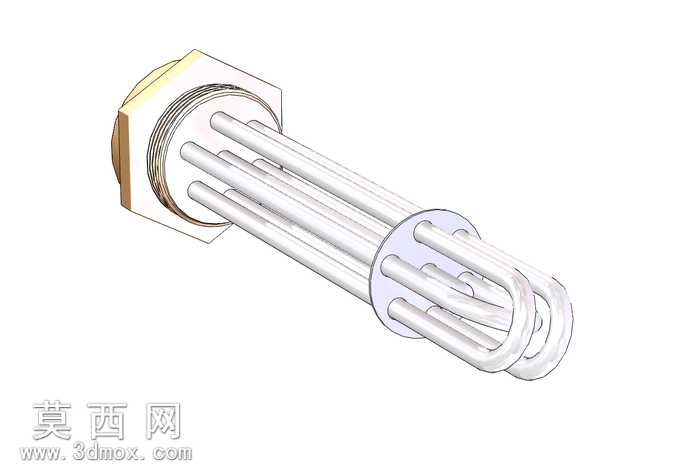

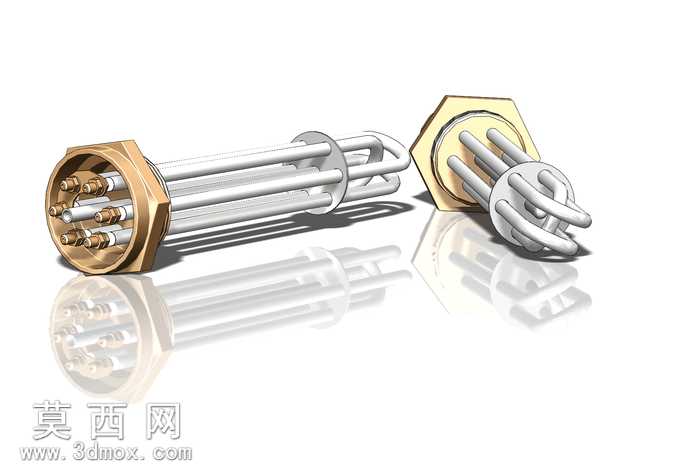

本模型为浸入式螺纹安装电加热管组件，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循工业加热元件的实际尺寸规范，对各部件的装配关系进行了精准约束。模型整体分为两大核心结构，其一为带外六角安装法兰的加热管总成，法兰部分采用黄铜材质建模，还原了金属切削加工后的棱角与表面质感，六角端面的倒角、螺纹段的牙型轮廓都做了精细化处理，法兰内侧的接线端子区域，清晰还原了接线柱、绝缘隔层、固定压片的分层结构，每根加热管的端部与接线柱的连接位置都做了对应结构匹配。其二为配套的密封端盖结构，端盖同样采用六角外形设计，与法兰的安装尺寸完全适配，内部的压合结构、密封槽位都按照实际装配逻辑做了结构预留。加热管主体采用多根U型不锈钢发热管并列排布的结构，管体的弯曲弧度、管间距都经过合理排布，既保证了发热面积的最大化，也预留了足够的液体流通间隙，避免加热过程中局部过热。渲染阶段针对不同部件赋予了对应材质：黄铜法兰赋予金属黄铜材质，调整了反射率与粗糙度参数，还原铜材的温润金属光泽；不锈钢加热管赋予拉丝不锈钢材质，模拟管材表面的细微拉丝纹理；密封部件赋予耐高温橡胶材质，调整了漫反射与高光参数体现橡胶的哑光质感。模型整体装配逻辑清晰，所有部件均可实现独立拆分与装配干涉检查，可用于加热设备的结构选型、装配演示、产品宣传渲染等场景，建模过程中对易被忽略的细节如加热管端部的焊接痕迹、法兰端面的密封垫圈槽都做了还原，保证模型的工业实用性与结构准确性。
