韦迪科沃德拉克斯拉马式拔轮拆卸工具结构

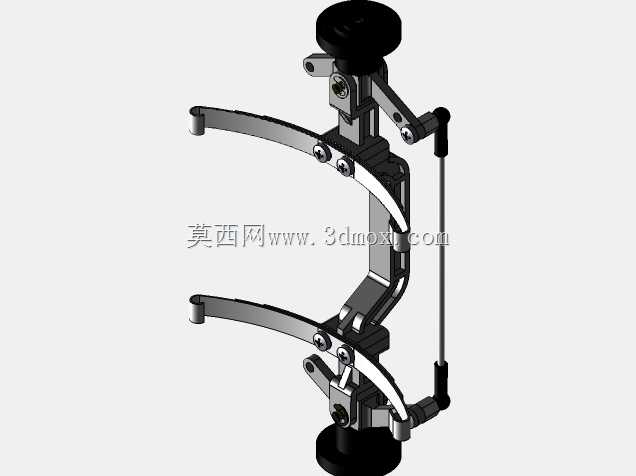

　　在设备运维与机械装配的现场场景里，轴系部件的拆卸始终是高频且考验工装适配性的环节，过盈配合的轴承、皮带轮、联轴器等零件如果没有专用工装，很容易在拆卸过程中损伤轴面、破坏零件配合面，甚至造成核心部件报废，这款三爪式拉马结构正是针对这类拆卸需求设计的手动拆卸工装。从结构布局来看，该拉马采用对称三爪布局，三个卡爪沿中心螺杆轴线周向均布，相比两爪拉马，三爪结构在卡持圆形零件时受力更均匀，不会因为单侧受力出现卡爪滑脱、零件偏斜的问题，尤其适合拆卸直径跨度较大的盘类、套类零件。顶部设置的旋转施压端采用手轮结构，相比传统的T型杆施压结构，手轮的握持接触面积更大，手动旋转施压时不需要额外搭配加力杆，操作人员可以通过双手转动手轮平稳施加轴向推力，

　　避免突然加力造成的零件崩飞风险。卡爪部分采用铰接式可调结构，每个卡爪通过多组销轴与中心支架连接，可根据被拆卸零件的外径尺寸调整卡爪的张开角度与卡持深度，卡爪的勾持端做了加厚倒角处理，卡持零件端面时能保证足够的接触面积，不会因为应力集中刮伤零件端面，同时铰接结构的阻尼设置经过匹配，调整角度后卡爪不会自行松脱，单人即可完成对位、卡持、施压的全流程操作。中心施压螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，在大吨位拆卸施压场景下不会出现螺纹滑牙、变形的问题，螺杆的底端做了球面顶头设计，顶在轴端中心孔时可以自动找正中心，避免施压过程中螺杆偏斜造成轴端压伤、受力偏移的问题。侧面设置的同步联动杆结构，

　　是这款拉马区别于普通三爪拉马的核心设计，三根联动杆将三个卡爪的调整臂连接为同步运动的整体，调整单个卡爪的张开角度时，另外两个卡爪会同步开合到相同角度，不需要逐个调整卡爪位置，大幅缩短了工装对位的准备时间，同时在施压拆卸过程中，联动杆可以平衡三个卡爪的受力，避免单个卡爪受力过大出现变形、断裂的情况。从安装边界与适配范围来看，该拉马的卡爪最大张开跨度可覆盖常规中小型设备的轴承、皮带轮拆卸需求，卡爪的有效勾持深度适配多数轴伸端的零件安装位置，整体结构的轴向尺寸紧凑，在设备周边操作空间狭小的场景下，比如生产线旁的在线设备维修、机箱内部的部件拆卸，不需要过多的操作空间即可完成作业。实际应用中，这类拉马不仅可以用于轴承拆卸，还可以适配齿轮、

　　法兰盘、密封组件等过盈装配在轴上的零件拆卸，更换不同的卡爪端头还可以实现特殊形状零件的卡持，在机修车间、装配生产线、设备运维班组都是必备的手动工装。设计过程中，整体结构的受力路径经过反复校核，从顶部手轮输入的扭矩通过梯形螺纹转化为轴向推力，经中心支架传递到三个卡爪，最终形成对被拆卸零件的轴向拉拔力，所有铰接销轴的位置都经过受力优化，保证在额定拉拔力下，各部件的应力都在材料许用应力范围内，同时整体采用金属材质加工，关键受力部位做了热处理强化，长期使用不会出现塑性变形。卡爪的内侧做了防滑纹理处理，卡持零件时可以增加摩擦力，避免拉拔过程中卡爪从零件端面滑脱，手轮的外圈做了滚花处理，手上沾有油污时也能可靠转动手轮，不会出现打滑的问题。相比液压拉马，这款手动机械式拉马不需要外接动力源，不存在液压油泄漏、密封件老化的问题，日常维护只需要定期在螺纹、铰接部位涂抹润滑脂即可，适合在没有气源、电源的野外维修场景、高空作业场景使用，整体重量控制合理，操作人员可以单手携带转移作业点位。
