车载重型设备防护承载箱体结构设计

　　在重型特种载具的配套设备设计领域，这类防护承载箱体的结构合理性直接决定了内置核心功能模块的运行可靠性，尤其是在复杂路况、极端温湿度的户外作业场景下，箱体需要同时兼顾结构强度、操作便捷性与安装适配性，不能仅作为简单的外壳包覆结构存在。从实际应用场景来看，这类箱体多搭载于重型工程车辆、特种作业车辆的侧部挂载位或舱内固定位，内置的功能模块需要在车辆行进过程中持续承受颠簸振动、侧向冲击，甚至在户外作业时遭遇雨淋、扬尘、外力剐蹭等复杂工况，因此整个箱体的结构设计从一开始就围绕“防护优先、兼顾操作”的核心逻辑展开。

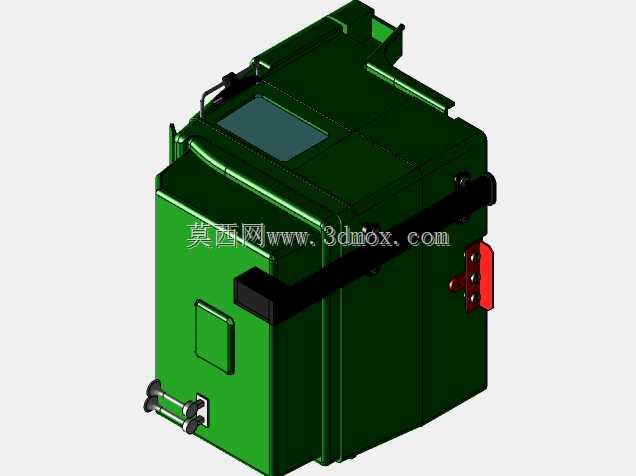

　　从功能特性层面拆解，箱体主体采用一体化加强筋布局的壳体结构，外壁的凸起加强筋并非装饰性结构，而是通过有限元振动仿真后确定的应力分散路径，能够在车辆急刹、侧倾时将局部集中应力快速传导至整个箱体框架，避免局部应力集中导致的壳体开裂。箱体顶部设置的内嵌式观察窗采用阶梯式密封槽设计，装配时配合耐候密封胶条能够实现IP65级别的防尘防水效果，无需打开箱体即可快速观察内置模块的运行状态，减少户外作业时的开盖操作频次，降低外界杂质进入箱体内部的概率。侧面设置的快开式锁止结构采用偏心轮压紧原理，相比传统的螺栓紧固结构，开盖操作无需额外工具，单手即可完成解锁与开盖动作，同时锁止点的压紧力可通过侧边的调节螺母进行微调，长期使用出现密封胶条压缩量不足时，无需更换配件即可快速调整密封性能。

　　箱体侧部突出的黑色环形结构并非普通提手，而是集成了搬运握持与挂载固定的双重功能，结构内部嵌入了金属加强衬套，当箱体通过挂载支架固定在车体上时，该环形结构同时作为辅助固定点，配合箱体背部的安装挂耳，能够实现四点式固定，大幅降低车辆行进过程中箱体的共振幅度。侧部红色的快插接口面板采用下沉式设计，接口端面比箱体外壳平面低15mm，能够避免车辆行进过程中飞溅的碎石直接撞击接口，同时接口周边设置的导流槽能够让淋在箱体表面的雨水顺着槽体流下，不会顺着接口缝隙渗入内部。箱体下部设置的两个金属快接接头采用防误插结构设计，不同功能的接头带有不同直径的定位销，现场接线时无需对照标识即可快速完成对接，减少野外作业时的接线错误率。

　　从设计思路的落地过程来看，整个箱体的壁厚采用梯度设计，安装固定位、锁止结构位的壁厚比普通壳体位置厚3mm，在保证整体结构强度的前提下尽可能控制箱体自重，避免给载具带来额外的负载负担。外形尺寸方面，箱体整体宽度控制在320mm以内，高度控制在450mm，深度控制在400mm，这个尺寸边界是在统计了主流特种车辆侧部挂载舱的通用安装空间后确定的，能够适配绝大多数现有载具的安装位，无需对车体结构进行额外改造即可完成挂载。安装边界上，箱体背部的四个固定挂耳采用长圆孔设计，安装时允许有±5mm的位置调整量，能够抵消车体安装支架的加工误差，降低现场安装的对位难度。

　　在细节处理上，箱体所有的外角都做了R15的圆角过渡，一方面是避免尖锐棱角在安装、搬运过程中划伤操作人员，另一方面圆角结构相比直角结构能够更好地分散冲击载荷，当箱体遭遇侧向撞击时，圆角结构能够让冲击力沿圆弧面分散，不会在直角位置出现应力断裂。箱体顶部的内嵌式提手采用隐藏式设计，不使用时与箱体顶面齐平，不会额外占用顶部空间，也避免了突出结构在挂载时与周边部件发生干涉。箱体内部设置了三层安装筋位，内置模块可以根据实际尺寸选择不同高度的安装位，无需额外制作转接支架，提升了箱体的通用适配能力。

　　这类箱体的结构设计没有追求冗余的功能堆砌，每一处结构特征都对应实际作业场景中的具体痛点，比如密封结构对应户外作业的防尘防水需求，快开锁止对应野外无工具操作需求，梯度壁厚对应强度与自重的平衡需求，长圆孔安装位对应现场安装的误差补偿需求，所有设计细节都围绕实际使用场景展开，没有多余的装饰性结构，完全服务于工业场景下的可靠运行需求。
