80毫米布雷特机用台虎钳夹持结构

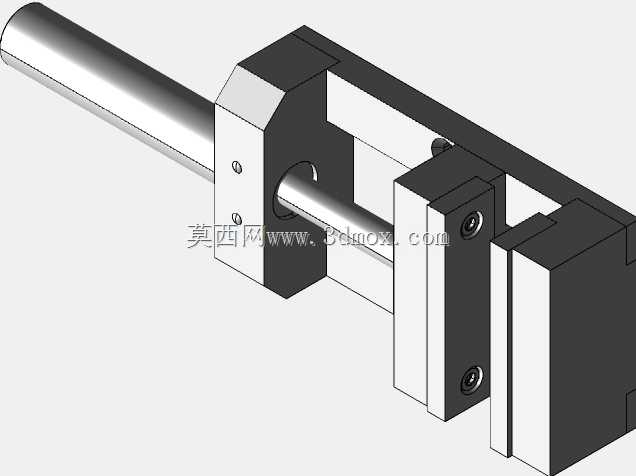

　　这款机用夹持装置是面向精密机加工工位设计的工装部件，核心适配铣削、磨削、精密检测等工序的工件装夹需求，区别于普通台虎钳的固定式结构，其采用导杆式滑动导向设计，可在机床工作台面完成快速定位装夹，减少工件反复拆卸找正的辅助工时。从结构设计逻辑来看，整体采用对称式布局，固定钳身与活动钳身通过两根平行光杆实现导向支撑，相比传统单丝杠导向的虎钳结构，双导杆的设计可大幅抵消夹持过程中产生的偏转力矩，避免活动钳身上翘导致的工件夹持倾斜问题，尤其适合长条状、薄壁类工件的水平装夹，夹持过程中钳口平行度可保持在0.02mm以内，满足精密加工的装夹精度要求。钳口部分采用可更换式设计，预留了标准内六角安装孔位，可根据加工工件的材质、外形更换对应钳口，

　　比如装夹软质金属工件时可更换铜质钳口避免夹伤工件表面，装夹异形工件时可更换定制型面钳口提升夹持稳定性，无需更换整个钳体即可适配不同装夹场景。驱动部分采用丝杠副传动结构，丝杠与活动钳身采用浮动连接设计，夹持过程中丝杠仅传递轴向推力，不会承受额外的径向弯矩，可有效延长丝杠副的使用寿命，同时丝杠导程经过优化，单圈旋转对应的钳口移动距离适配常规装夹操作的进给节奏，既不会因为导程过大导致夹持力难以控制，也不会因为导程过小导致开合行程调整效率过低。从安装边界来看，该装置整体宽度适配80毫米规格的钳口容量，钳身底部预留了标准T型槽安装位，可直接通过T型螺栓固定在机床工作台、检验平台或者组合夹具基板上，安装孔位间距符合通用工装的安装尺寸规范，

　　无需额外制作过渡连接板即可完成装配。导杆部分采用高碳钢调质处理，表面经过磨削加工后粗糙度达到Ra0.8以下，与活动钳身内的导向铜套形成滑动摩擦副，长期使用下的磨损量极小，可长期保持导向精度，固定钳身与活动钳身的主体结构采用铸铁材质，经过时效处理后内部应力释放充分，不会因为长期受力产生形变，保证整体结构的刚性。在实际生产场景中，这类机用虎钳常布置在小型数控铣床、工具磨床的工作台面，用于装夹小型精密零件完成铣槽、平面磨削、钻孔等工序，也可放置在三坐标测量平台上作为工件装夹工装，配合测量探针完成零件尺寸检测，相比手动台虎钳，其结构刚性更强，夹持力稳定，不会因为加工过程中的切削振动导致工件移位。设计过程中针对钳身的受力点做了加强筋结构优化，

　　在夹持力达到额定上限时，钳身的形变量控制在0.01mm以内，避免因为钳身形变导致的夹持精度损失，同时活动钳身的行程预留了足够的开合空间，可满足常规尺寸零件的装夹需求，无需频繁调整虎钳在工作台面的安装位置。钳体的外露金属表面均做了发黑防锈处理，可适应车间内的切削液、润滑油环境，不会因为长期接触加工介质产生锈蚀，影响滑动部件的动作顺畅度，导向铜套的位置预留了注油孔，可定期加注润滑脂维护，降低滑动摩擦阻力，延长部件使用寿命。
