卡车马刺式传动调节机构三维结构

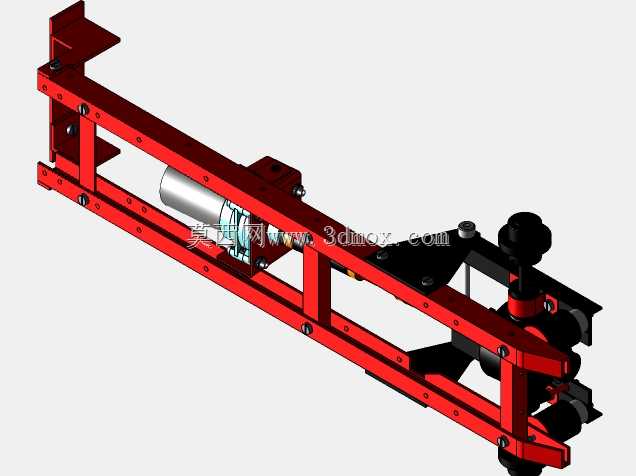

　　该结构属于商用车底盘配套的传动间隙调节组件，主要应用于重型载货车辆的制动与传动联动场景，在车辆长期运行过程中，承担着补偿传动部件磨损间隙、维持制动响应精度的作用，适配多轴重载卡车的底盘布置需求，可在复杂路况下持续保持传动链路的张紧度稳定，避免因部件旷量导致的制动滞后、传动异响等问题。从结构设计来看，整体采用框架式焊接型钢作为承载主体，红色涂装的型钢主梁通过等距布置的螺栓紧固件完成拼接，框架两侧预留的L型安装支脚带有标准化安装孔位，可直接适配卡车底盘纵梁的预装孔位，无需额外改制安装基座，安装边界可覆盖主流重型卡车的底盘纵梁间距范围，支脚的折弯角度经过受力校核，可承受车辆行驶过程中来自传动链路的交变冲击载荷，

　　避免长期运行出现安装位变形失效。框架内部集成的线性驱动部件采用圆柱式推伸结构，通过铰接支座与框架主梁连接，可输出稳定的线性推拉力，带动端部的调节摆臂完成角度偏转，摆臂末端的黑色调节旋钮可用于手动微调初始间隙，在自动调节功能的基础上预留人工校准接口，满足车辆维保环节的调试需求。摆臂组件通过带座轴承与框架端部连接，转动副位置设置有防尘密封结构，可阻挡路面飞溅的泥沙、雨水进入转动间隙，降低铰接位置的磨损速率，延长部件的维保周期。设计过程中优先考虑了部件的拆装便捷性，所有紧固件均采用通用标准规格，维保过程中无需专用工具即可完成部件拆解更换，框架主梁上预留的长条形调节孔位，可适配不同行程规格的驱动部件安装，具备一定的通用适配能力，

　　可覆盖多款不同吨位卡车的安装需求。结构的受力路径经过多次优化，驱动部件的推拉力直接通过摆臂传递至待调节的传动部件，中间无多余传力环节，减少了力传递过程中的损耗，同时框架的型钢截面选型经过载荷仿真验证，在满足轻量化要求的前提下，可承受额定载荷1.5倍的冲击负载，避免车辆在颠簸路面行驶时出现框架变形。端部的限位结构可限制摆臂的最大偏转角度，防止调节超程导致的部件干涉损坏，在摆臂的两个极限位置均设置有缓冲垫块，可吸收摆臂到位时的冲击，减少金属碰撞产生的异响与结构损伤。整个机构的外露部件均做了防腐涂装处理，焊接位置打磨平整后做了喷塑覆盖，可适应公路运输过程中的盐雾、潮湿等恶劣环境，避免长期使用出现锈蚀卡滞。从实际应用场景来看，

　　该机构可在车辆行驶过程中实时监测传动部件的间隙变化，通过驱动部件自动补偿磨损量，始终保持传动链路的合适张紧度，减少驾驶员人工调整的频次，尤其适合长途干线运输的重型卡车使用，可有效降低维保工时，提升车辆运行的可靠性。建模过程中对所有配合面的公差带做了预留，转动副位置的配合间隙控制在合理范围，既保证转动灵活性，又避免间隙过大导致的旷量，安装孔位的位置度公差符合商用车底盘部件的安装标准，可直接与现有底盘部件完成适配，无需额外调整安装位置。
