双梁式可调安装位工业检测传感支架

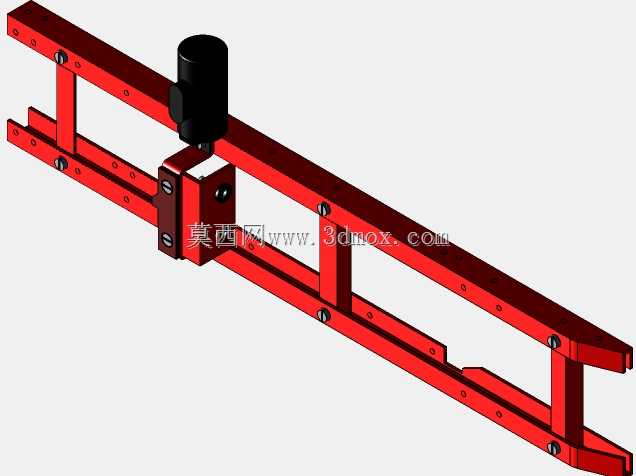

　　这套可调式传感安装支架，主要面向工业生产线的物料到位检测、位置偏移校验、工位动作触发类场景设计，常见应用在汽车零部件焊装线的工件到位确认、输送线末端的料箱满料检测、自动化装配工位的零件防错检测环节，替代传统的焊接式固定支架，解决现场检测点位调整频繁、安装空间受限的实际问题。从结构设计来看，主体采用双平行梁的框架构型，两根平行的红色喷涂型钢作为主承载梁，梁身沿长度方向等距加工了多组圆形安装孔位，孔位间距按照工业现场常用的安装调节步距设置，不需要额外打孔就能实现检测元件的横向位置调整，适配不同宽度的输送线、不同尺寸的被测工件。中间的竖向支撑肋板采用螺栓锁紧的方式与上下两根主横梁连接，肋板上同样预留了多组高度调节孔，

　　能够根据被测物体的高度差调整传感元件的垂直安装高度，调整范围覆盖常规输送线的0-300mm高度差需求，不需要更换支架就能适配多批次不同规格的产品检测需求。传感元件的安装座采用L型折弯结构，通过螺栓与竖向肋板连接，安装座上预留了标准的传感元件安装孔位，能够适配市面常见的圆柱型光电传感器、接近开关的安装尺寸，安装座与肋板的连接位置预留了微调间隙，安装时可以小范围调整传感元件的检测角度，避免检测盲区。整套支架的安装边界设计充分考虑了现场的安装兼容性，主横梁的两端预留了与输送线侧帮、设备机架连接的固定孔，可以直接通过螺栓固定在现有设备的型材机架上，不需要额外制作转接板，整体横向跨度可以根据现场需求截取对应长度的横梁，

　　不需要修改其余连接部件的尺寸。从受力角度分析，双梁结构相比单梁悬臂支架的抗振性能更好，在焊装车间、冲压车间这类有设备振动的工况下，传感元件不会因为支架振动出现检测信号误触发的问题，所有连接位置都采用防松螺栓锁紧，长期运行不会出现连接松动移位的情况。设计过程中特意规避了悬臂结构的挠度问题，当传感元件安装在支架中间位置时，横梁的形变量控制在0.1mm以内，不会因为横梁变形导致传感元件的检测位置偏移，保证检测精度的稳定性。支架的表面采用喷塑处理，能够适应车间内的切削液飞溅、焊接烟尘附着的工况，长期使用不会出现锈蚀掉漆的问题，维护时只需要擦拭表面灰尘即可，不需要做特殊的防腐处理。在实际选型使用时，技术人员只需要确认现场的安装跨度、

　　需要的调节行程、搭载的传感元件重量，就可以直接选用对应规格的支架组件，不需要从零开始设计绘图，能够大幅缩短现场技改的设计周期，减少非标加工的成本投入。相比现场临时焊接的支架，这套标准化的可调支架所有孔位都采用数控加工，位置精度更高，传感元件的检测位置重复定位精度可以控制在0.2mm以内，满足高精度检测工位的安装要求。支架的所有连接部件都采用标准化的紧固件，现场调整时只需要使用常规的内六角扳手就可以完成位置调整，不需要专用工具，一线运维人员不需要专业的结构设计知识就能完成点位调整操作。在安装空间受限的工位，这套双梁结构可以贴靠在设备机架的侧面安装，不会占用输送线的上方通行空间，避免和工件、工装夹具发生运动干涉，竖向肋板的厚度经过优化，在保证结构强度的前提下尽可能减小厚度尺寸，减少对检测光路的遮挡。
