壁挂式斯特林动力转换装置结构设计

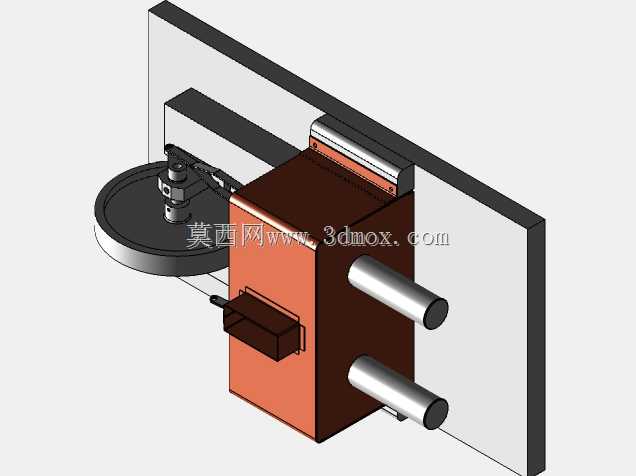

　　这套壁挂式斯特林动力转换结构，在小型热能回收、教学演示、低功率动力输出场景中有着明确的适配性，区别于传统内燃机的爆燃做功逻辑，它依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差驱动活塞往复，全程无气门配气结构，运行振动与噪声水平远低于同功率等级的燃油动力单元，适合对静谧性有要求的小型离网供电、实验台动力源场景。从安装边界来看，整体采用贴墙固定的背板承载方案，背板为平整矩形钣金结构，安装孔位预设在背板四角，安装时只需保证背板与安装墙面的平行度误差不超过1mm，即可避免后续传动部件的偏磨问题；动力主体的腔体部分突出背板的厚度控制在合理范围，不会占用过多正面操作空间，两根平行布置的动力输出轴从腔体正面水平伸出，轴端做了标准圆柱轴头设计，

　　可直接适配带轮、联轴器等常用传动连接件，不需要额外做转接轴加工，降低了现场改装的工作量。设计思路上，整体结构优先保证热交换效率与运行可靠性，加热端腔体采用导热性优异的金属材质，外部预留了平整的加热面，可直接贴合小型热源（如工业余热余温面、低功率电加热模块），冷却端与加热端做了明确的结构分隔，避免热量串流影响工质循环效率；传动侧的飞轮布置在腔体侧面，大直径的飞轮结构可以储存足够的转动惯量，抵消活塞往复运动的死点阻力，保证输出轴转动的连续性，飞轮与活塞之间采用曲柄连杆结构连接，连杆铰接点做了耐磨衬套预设，长期运行也不会出现铰接间隙过大的问题。从功能特性来看，这套结构不需要复杂的辅助系统，

　　只要加热端与冷却端形成足够的温差即可持续输出旋转动力，工质完全封闭在腔体内部，运行过程中不需要额外补充工质，维护成本极低；输出轴的转速随温差大小线性变化，不需要复杂的调速结构即可实现转速的平稳调整，适合作为教学实验中热能转机械能的演示载体，也可适配小型温差发电场景的动力输入单元，带动微型发电机实现低功率电力输出。结构细节上，腔体侧面预留了工质加注与密封检测接口，装配时可通过该接口完成工质填充与气密性检测，接口采用标准螺纹密封结构，后期维护时可快速完成工质更换；所有运动部件都做了运动包络校验，壁挂安装后所有运动部件的运动范围都不会超出背板的投影边界，不会出现运动干涉或者剐蹭墙面的问题；传动部位的铰接点都预留了润滑脂加注空间，

　　长期运行时可定期补充润滑，降低传动阻力与部件磨损。实际选型适配时，需要注意安装墙面的承重能力，整套结构的重量集中在腔体与飞轮部位，安装时要保证固定螺栓的承重冗余不低于3倍设备自重，避免长期运行振动导致固定松动；热源适配时要控制加热端的温度不超过腔体材质的耐受上限，避免高温导致腔体密封失效，冷却端可根据实际使用场景选择自然冷却或者附加小型散热片强化散热，进一步提升温差提升动力输出效率。
