WD Elements 5TB便携硬盘外置安装支架

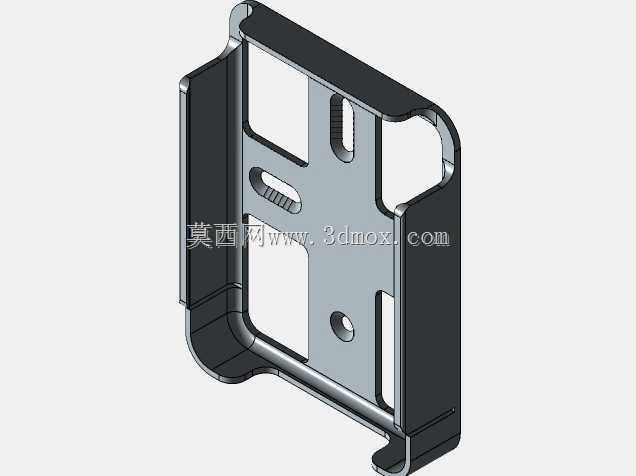

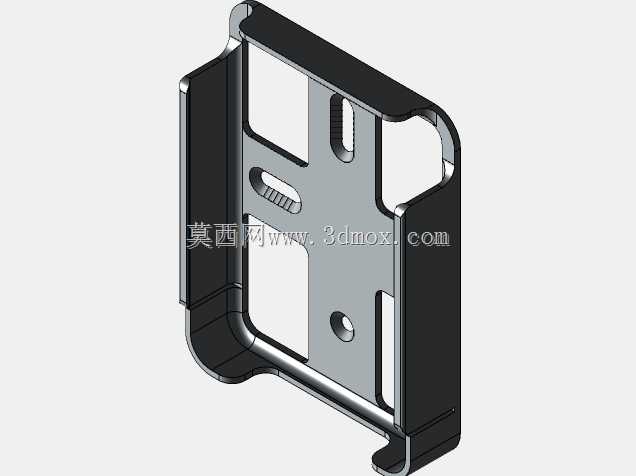

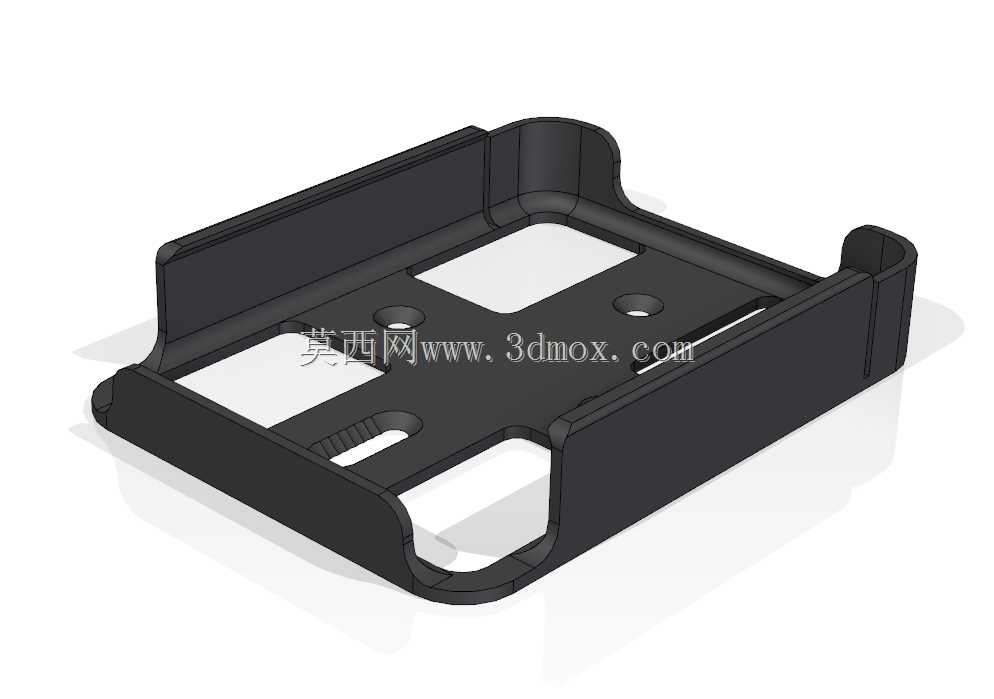

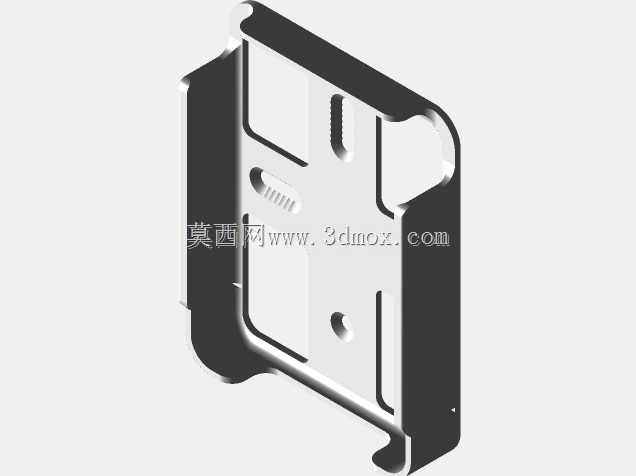

　　日常桌面存储场景中，外置便携硬盘常因缺乏固定结构出现滑落、接口受力弯折、线缆拉扯松脱的问题，这款适配WD Elements 5TB便携硬盘的外置支架，正是针对这类桌面存储固定需求设计的结构件，可直接通过FDM熔融沉积3D打印工艺制作，适配PLA长丝的加工特性，无需复杂后处理即可投入使用。从结构设计逻辑来看，支架整体采用半包式承托结构，完全贴合对应型号硬盘的外壳轮廓，周圈设置的挡边高度控制在硬盘厚度的三分之一左右，既可以限制硬盘在水平方向的窜动，又不会遮挡硬盘侧面的接口与散热区域，避免硬盘长时间工作时热量在支架内部积聚。支架底板预留了两处沉头M3螺钉安装孔，可根据使用场景选择两种固定方式：若需要将硬盘固定在桌面、

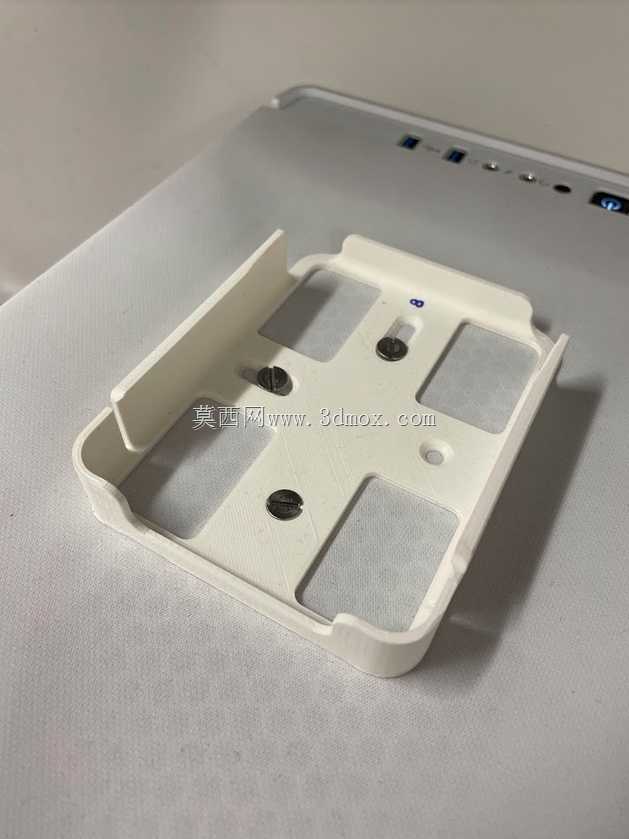

　　设备侧板或者机柜内壁上，可直接通过M3沉头螺钉将支架锁紧在安装基面，沉孔深度刚好容纳M3螺钉的头部，安装后螺钉头不会突出支架内表面，避免刮花硬盘外壳；若不需要永久固定，支架底部的平整接触面也可以直接放置在桌面，配合底部粘贴防滑胶垫即可实现稳定放置，不会随硬盘线缆的拉扯发生移位。支架侧边专门设计了拆卸切口，位置对应硬盘的手持受力区域，当需要取出硬盘时，手指可通过切口直接接触硬盘侧面，无需撬动支架边缘即可轻松将硬盘推出，避免硬撬导致支架变形或者硬盘外壳磨损。底板上的镂空区域一方面是为了减少3D打印时的材料消耗，缩短打印时长，另一方面也可以让硬盘底部的散热面直接与空气接触，提升被动散热效率，同时镂空位置也避开了硬盘的重心区域，

　　不会影响承托强度。从安装边界来看，支架的整体外轮廓尺寸比对应硬盘的长宽尺寸单边大2mm，周圈挡边的壁厚设置为2mm，这个厚度在PLA材料打印条件下，既可以保证足够的结构强度，承受日常使用中的轻微碰撞，又不会让支架整体显得过于笨重。安装孔的中心距按照通用桌面设备安装的常用间距设置，可适配多数桌面扩展支架、机柜安装位的孔位要求，不需要额外打孔即可完成固定。在实际使用场景中，这类支架可应用于个人桌面存储整理、小型工作站外置硬盘固定、工业设备本地数据存储模块固定等场景，解决便携硬盘随意放置带来的磕碰、接口损坏、数据传输中断等问题。设计过程中充分考虑了3D打印的工艺特性，所有转角位置都设置了R2以上的圆角，

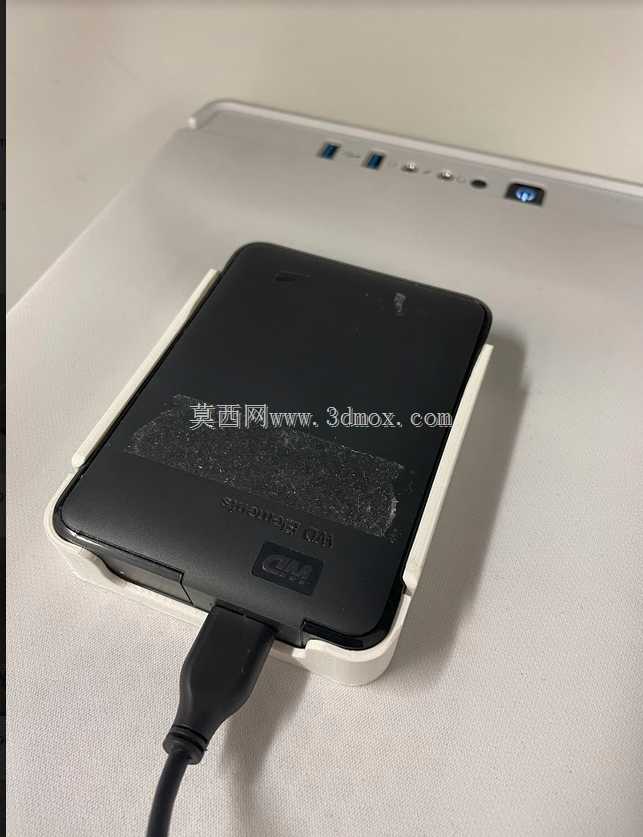

　　避免打印时出现应力集中导致的层间开裂，所有竖直面都设置了1度的拔模斜度，打印完成后不需要打磨即可轻松去除支撑，整个支架没有需要额外装配的部件，一次打印即可成型，后期只需要简单去除支撑毛边就可以投入使用。支架的内表面与硬盘外壳之间预留了0.2mm的间隙，既可以保证硬盘可以轻松放入支架，不会出现卡滞，又不会因为间隙过大导致硬盘在支架内晃动，当硬盘放入支架后，接口位置刚好与支架端部的缺口对齐，插拔数据线时不会被支架挡边干涉，线缆可以自然延伸，不会出现弯折受力的情况。针对FDM打印的层间结合强度问题，支架的受力挡边位置都做了加厚处理，在经常受力的拆卸切口位置，额外增加了圆角过渡，避免反复拆卸硬盘时出现边角断裂的问题，整个结构没有薄壁锐角，所有受力位置都做了应力分散设计，使用PLA材料打印即可满足日常使用的强度要求，不需要使用高强度工程塑料，降低了制作成本。
