这套传动进给结构在非标自动化产线的物料随机分送工位、试验台架的可变载荷进给单元中有着很广的适配空间,很多需要非定速、非定距推送物料的工况,都会采用这类带轮直连电机的紧凑结构,省去了额外的减速箱转接环节,能在有限安装空间内完成动力输出到执行端的直接传递。从实际使用场景来看,这类结构常被用在小型包装线的物料随机分拣推送、实验室测试台的可变进给加载、小型输送线的间歇性动力输出工位,相比定速比的齿轮传动结构,带轮传动本身具备一定的过载缓冲能力,当推送端遇到卡滞时,带轮与传动带之间的微量打滑可以避免电机堵转烧毁,也能减少刚性冲击对连接部件的损伤。

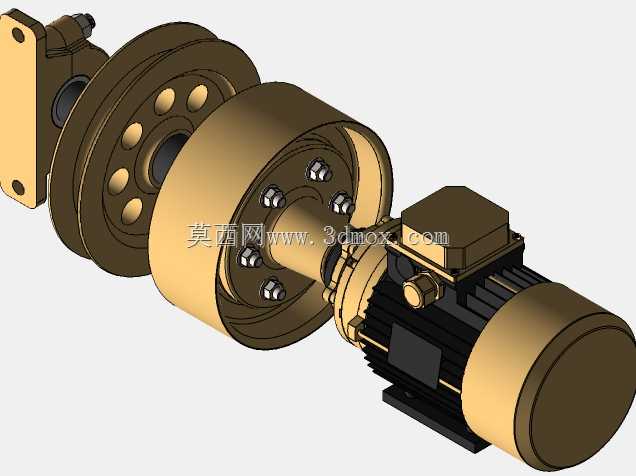

从功能特性上看,这套结构将驱动电机与带轮组件做了同轴直连的集成设计,电机输出轴直接对接带轮轮毂的连接法兰,通过周向均布的紧固件完成扭矩传递,省去了联轴器、过渡轴座等中间零件,整体传动链的长度被压缩到最短,既减少了传动环节的功率损耗,也降低了多零件装配带来的累计同轴度误差。带轮采用辐板式带孔结构,在保证轮体结构强度的前提下,尽可能削减了轮体自身的转动惯量,电机启动、变速时的动态响应速度更快,不会因为轮体惯量过大导致启停滞后,适配随机进给工况下频繁变速、启停的使用需求。侧边的安装支架采用L型折弯结构,支架上预留的安装孔位可以直接与设备机架的型材面完成对接,安装时不需要额外制作转接板,支架与带轮轴座之间采用定位止口配合,能保证装配后带轮的径向跳动控制在合理范围内,避免传动带运行时出现跑偏、异常磨损的问题。
设计思路上,这套结构优先考虑了紧凑安装场景下的适配性,将电机的安装座与带轮的防护壳体做了一体化的布局规划,电机本体部分嵌入带轮轮腔的侧方空间,没有额外向外突出的结构,整体的外轮廓边界非常规整,在设备内部排布时不会和周边的气动管路、走线槽产生干涉。带轮的轮槽尺寸按照常规V型传动带的规格做了匹配设计,用户可以根据实际需要传递的扭矩大小更换不同型号的传动带,不需要对轮体结构做二次修改。电机尾部的散热端保留了足够的通风空间,安装后不会被周边结构遮挡散热风道,长时间连续运行时电机的温升能控制在允许范围内,不会因为散热不良导致功率衰减。
从安装边界尺寸来看,这套结构的轴向总长度从支架安装面到电机尾端的尺寸控制得非常紧凑,径向最大尺寸为带轮的外圆直径,安装时只需要保证带轮外圆与周边固定结构之间预留不小于15mm的安全间隙,避免运行过程中传动带脱落剐蹭周边零件。支架上的安装孔采用长圆孔设计,安装时可以沿着带轮张紧的方向微调电机与带轮组件的整体位置,方便调整传动带的张紧度,不需要额外设计张紧轮结构,进一步简化了整体结构。轴端的连接部位采用平键加紧固件的双重固定方式,传递扭矩时平键承担主要的周向限位作用,端部的紧固件承担轴向限位作用,正反转切换时不会出现轴与轮体之间的相对窜动,适配随机进给时频繁正反转的工况需求。
在实际选型适配时,这套结构可以根据需要的推送力大小匹配不同功率的驱动单元,带轮的直径比也可以根据输出转速的需求做调整,因为整体结构的接口都是标准化设计,更换不同规格的带轮和电机时,安装支架的接口尺寸不需要改动,能快速完成不同参数规格的变型,缩短非标设计的周期。结构上的所有连接紧固件都采用外露式布局,日常维护时不需要拆解整体结构就能完成紧固件的复紧、传动带的更换,后期运维的难度很低。带轮表面做了氧化处理,长期在车间多尘环境下运行也不会出现锈蚀问题,轮槽的加工精度保证了传动带运行时的贴合度,减少了运行过程中的振动和噪音,适合用在对作业环境噪音有一定要求的装配工位。
- 全部评论(0)
- 模板大小: 2.08 MB
- 售价:5金币
- 下载次数: 56
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
