带定位孔凸台结构圆盘式联轴器

项目分类:通用机械零部件 发布时间:2022-03-28 ID:591129
  • 带定位孔凸台结构圆盘式联轴器
  • 带定位孔凸台结构圆盘式联轴器
  • 带定位孔凸台结构圆盘式联轴器
  • 带定位孔凸台结构圆盘式联轴器

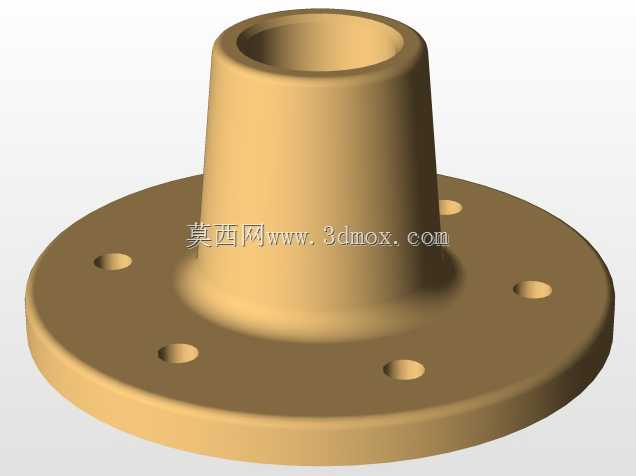

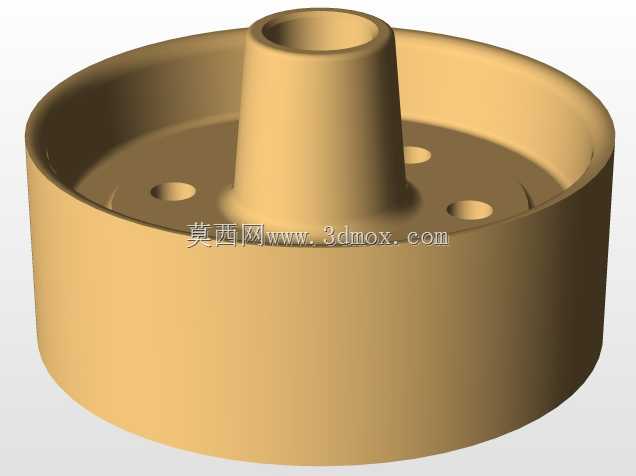

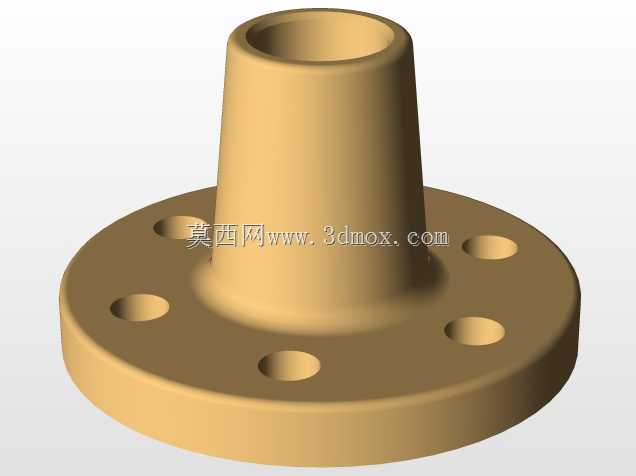

  日常做传动结构选型时,这类带中心凸台的圆盘式联轴器,常出现在中小扭矩的精密传动工位上,比如小型输送线的动力接驳、检测设备的转轴联动、轻工机械的进给单元传动,都能见到这类结构的身影。它的核心作用是在两根轴系之间传递旋转扭矩,同时补偿两轴之间少量的径向、角向安装偏差,避免轴系因安装对中误差产生额外的交变应力,延长轴承、轴类零件的使用寿命。从结构上看,主体采用圆盘式的基座设计,外圆为等直径的圆柱侧壁,能提供足够的结构刚性,同时在安装时可以作为径向找正的基准面,方便现场装配时快速对齐安装位。中心位置设置的锥形凸台,是整个零件的核心定位结构,凸台中心开有轴向通孔,用于穿过对接轴或者安装锁紧紧固件,锥面结构可以在装配时自动导正对接轴的位置,

  降低装配时的对中难度,同时锥面配合能提供更大的接触面积,提升轴毂连接的稳定性,避免传动过程中出现松动偏移。圆盘端面上均匀分布的几个小孔,是安装固定孔,用于穿装连接螺栓,将联轴器的端面和对接的法兰、轮毂端面锁紧,孔位的分布经过对称度校核,保证高速旋转时的动平衡性能,避免因质量分布不均产生振动。设计这类结构时,首先要考虑的是安装边界的适配性,外圆直径需要匹配安装腔体内的径向空间,不能和周边的机架、护罩产生运动干涉,中心凸台的高度要根据对接轴的伸入长度确定,保证轴端插入后有足够的配合长度,不会出现配合过短导致的连接失效。端面上的固定孔位置,要和对接件的安装孔位完全对应,孔的直径要匹配所选螺栓的规格,同时孔边到圆盘外圆、

  到中心凸台根部的距离,要满足材料的强度要求,避免锁紧时出现孔边开裂的问题。壁厚设计上,圆盘的底板厚度、侧壁的厚度都要根据传递的额定扭矩做校核,在满足强度要求的前提下尽量控制整体重量,降低旋转时的转动惯量,尤其在频繁启停的传动工位上,较小的转动惯量能减少启停冲击对电机、减速器的负载。这类结构的选材通常根据使用场景确定,常规工况下用工程塑料或者铝合金就能满足要求,有耐腐蚀需求的工位可以选用不锈钢材质,重载场景则可以更换为45号钢做调质处理。实际装配时,要先清理对接轴和联轴器内孔的毛刺、杂物,将中心凸台的锥面和对接轴的对应配合面擦拭干净,缓慢推入到位后再依次锁紧端面上的固定螺栓,锁紧时要采用对角分次拧紧的方式,避免端面受力不均导致的偏斜,

  装配完成后可以手动盘车检查转动是否顺畅,有没有卡滞或者异响的情况。日常维护中,这类联轴器不需要频繁加注润滑脂,只需要定期检查固定螺栓有没有松动,配合面有没有出现异常磨损即可,如果发现端面有明显的磨损凹痕或者凸台出现变形,就要及时更换零件,避免传动失效引发设备故障。和其他类型的联轴器相比,这种圆盘带凸台的结构结构更简单,零件数量少,装配难度低,成本也更可控,适合在对传动精度要求不是极高、安装空间比较紧凑的工位使用,它的补偿偏差能力虽然不如弹性联轴器,但结构刚性更好,传递扭矩时的回转滞后更小,在一些需要精准传递转角的检测类设备上反而更有优势。建模过程中,要重点保证几个配合面的形位公差,中心凸台的外圆和内孔要保证同轴度,端面固定孔的位置度要控制在合理范围内,圆盘的安装端面和中心轴线要保证垂直度,这些公差要求直接影响到装配后的传动性能,如果公差超差,装配后很容易出现轴系别劲、转动阻力大的问题,严重时还会导致轴承受力异常提前损坏。
