带式输送机三辊组滚筒支撑装置

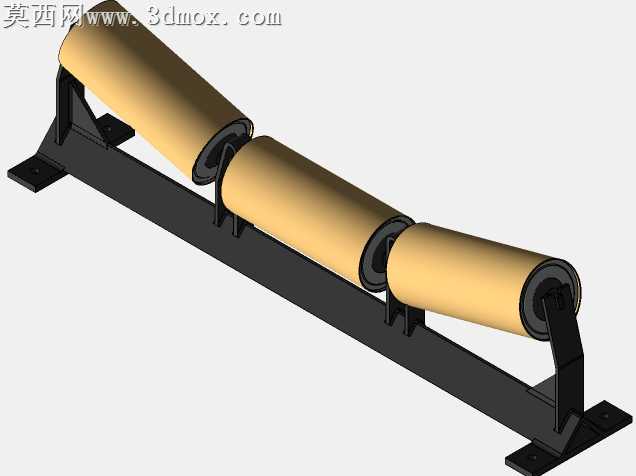

本模型为带式输送机配套的三辊组滚筒支撑装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循带式输送机托辊组的实际设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型整体由安装底座、支撑支架、三个平行排布的滚筒主体构成，底座采用带安装孔的板式结构设计，预留的螺栓安装位可直接与输送机机架完成固定装配，保证装置安装后的结构稳定性。支撑支架采用弯折成型的立式支撑结构，分别对三个滚筒的两端进行承托，支架与底座之间采用刚性连接设计，可承受皮带输送过程中物料带来的垂直载荷与侧向冲击力，避免长期运行出现结构变形。三个滚筒采用等间距平行排布方式，滚筒主体外层设置耐磨包覆层，建模时对包覆层的材质质感进行了渲染处理，还原了橡胶类耐磨材质的哑光质感，滚筒内部的转轴结构与支架的装配位做了适配设计，保证滚筒可绕轴线顺畅转动，减少皮带运行过程中的摩擦阻力。设计过程中重点考量了皮带承托的弧度适配性，三辊排布形成的微弧支撑面可更好贴合输送皮带的下表面，避免皮带运行过程中出现跑偏、撒料的问题，同时滚筒的长度、直径参数均按照通用带式输送机的配套标准设定，可适配对应宽度的输送皮带使用。模型对各部件的棱角做了符合实际加工工艺的处理，支架的焊接位置、安装孔的倒角细节都做了还原，渲染阶段采用金属材质表现支架与底座的结构件质感，通过明暗对比突出结构的层次感，整体模型结构完整，装配逻辑清晰，可用于输送机结构设计参考、教学演示以及相关方案的可视化展示，能够直观呈现三辊组滚筒装置的工作原理与结构组成，帮助设计人员快速理解该类支撑装置的设计要点，为后续的结构优化、参数调整提供可靠的三维参考依据。
