博世力士乐A10VSO180轴向柱塞液压泵结构

　　在重型液压系统的选型与结构设计工作中，轴向柱塞泵的三维结构参考往往能帮工程师避开很多安装干涉、油路匹配的实际问题，这款A10VSO180规格的轴向柱塞泵，是开式液压回路里非常常见的动力元件，常被配置在大型注塑机合模油路、工程机械主驱动回路、重型压机的动力站、盾构机辅助液压系统这类需要持续高压输出、流量可无级调节的工况场景中。从结构设计逻辑来看，这款泵采用斜盘式轴向柱塞的核心结构，缸体与传动轴同轴布置，柱塞沿缸体圆周方向均匀排布，斜盘倾角的调整机构集成在泵体尾部，可通过外部控制油口接入控制压力，实时改变斜盘摆角，从而实现输出流量的线性调节，这种设计能让系统在不同负载工况下按需匹配输出流量，避免定量泵溢流带来的大量能耗损失，

　　在长时间连续运行的工业液压站里，这种负载敏感适配的结构能降低至少三成的无功能耗。从安装边界来看，这款泵的输入端采用标准法兰安装结构，法兰端面的定位止口尺寸、安装孔的孔距与孔位公差都遵循通用液压泵安装规范，输入轴为带平键槽的圆柱轴伸，可直接通过联轴器与电机或内燃机输出端连接，安装时需要保证泵轴与驱动轴的同轴度误差控制在0.1mm以内，避免高速运转时产生额外的径向力损坏轴承与柱塞副。泵体的进油口、出油口以及控制油口的位置都做了明确的结构区分，进油口通径更大，布置在泵体侧下方，保证自吸工况下油液可以顺畅填充缸体容腔，避免吸空导致的气蚀损坏，出油口布置在泵体侧上方，高压油直接从该口输出到系统主油路，控制油口则集中在泵尾的控制阀块上，

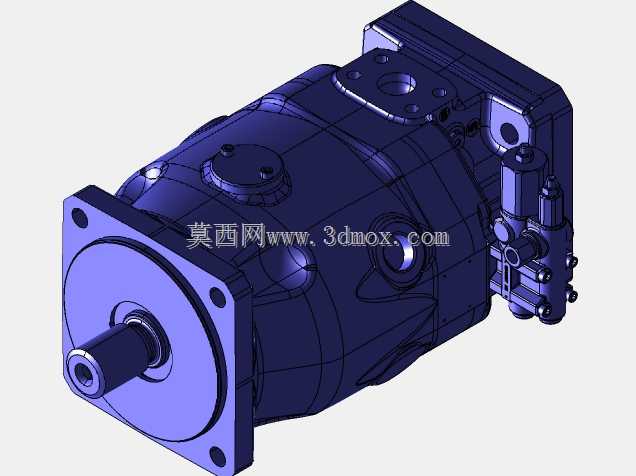

　　不同控制方式的油口标识清晰，方便现场布管时区分控制油路与主油路。从外形结构来看，泵体整体采用高强度铸铁壳体，壳体表面做了加强筋结构设计，既可以承受31.5MPa的额定工作压力，也能在柱塞往复运动、斜盘摆动产生的交变载荷下保证壳体刚度，避免长期高压运行出现壳体变形导致的内泄增大。泵的尾部集成了完整的变量控制机构，包含伺服活塞、反馈弹簧、控制阀套等组件，这些组件全部集成在泵体自身的阀块上，不需要额外外接独立的控制阀组，减少了系统外接管路的数量，也降低了管路泄漏的风险。在实际三维建模参考中，这款模型完整还原了泵体所有外部安装特征，包括安装法兰的止口深度、轴伸的伸出长度、各个油口的螺纹规格与端面密封槽尺寸、泵体上的吊装孔位置、泄油口的方位，

　　这些细节在做液压站布局设计时非常关键，很多工程师在做泵站三维布局时，往往会忽略泵体泄油口的位置、吊装螺栓的操作空间，导致现场装配时出现扳手操作空间不足、泄油管无法顺畅布置的问题，参考完整的三维结构就能在设计阶段提前规避这些干涉问题。另外，这款泵的柱塞滑靴组件、回程盘、配流盘这些内部核心部件的外部对应轮廓也在模型上做了准确还原，在做泵组的维修拆装模拟、或者液压系统教学演示时，可以直接基于这个模型做剖切动画，清晰展示柱塞随缸体转动时在斜盘作用下往复吸排油的工作过程，帮助设计人员或者运维人员快速理解泵的工作原理。在设备选型匹配时，这款180排量的轴向柱塞泵，额定转速下的输出流量可以满足大流量液压回路的需求，同时其变量机构的响应速度较快，在负载快速变化的工况下，比如挖掘机的动臂提升、注塑机的开合模动作切换时，能快速调整输出流量匹配动作需求，避免系统出现压力冲击或者动作迟滞的问题。模型上还原的泵脚安装结构也可以作为参考，在做立式安装或者卧式安装的泵组支架设计时，可以直接提取泵脚的安装孔位尺寸，保证支架加工时的孔位精度，避免现场安装时出现孔位错位需要重新配钻的问题。
