深沟球滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、精密仪器的转动机构，几乎所有需要降低旋转摩擦系数、保证转轴回转精度的场景，都能见到这类零件的身影。它的核心作用是在轴与轴座之间承担径向载荷，同时可承受一定比例的轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低设备运转过程中的动力损耗，减少配合面的磨损速率，延长整套传动机构的维护周期与使用寿命。

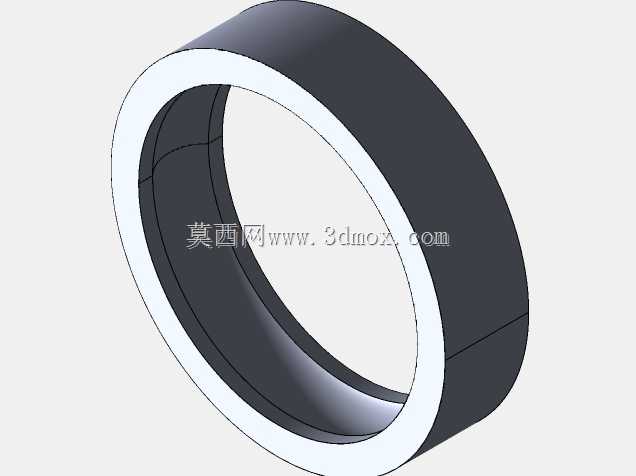

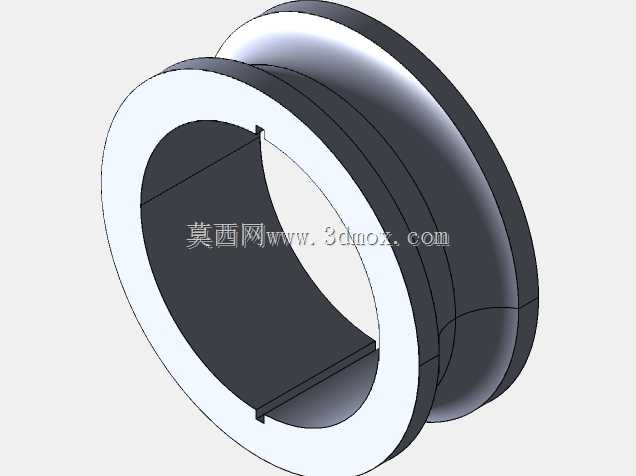

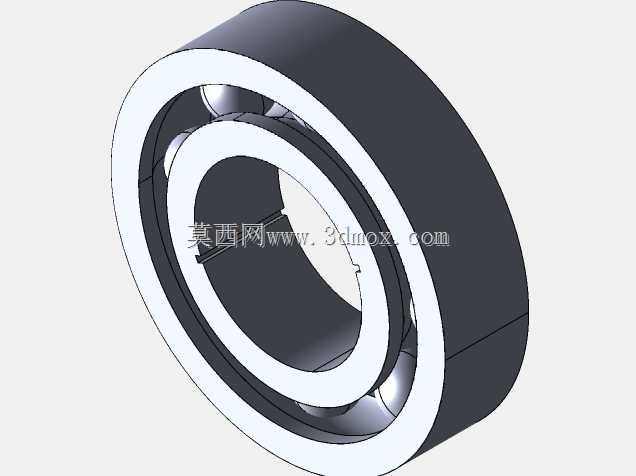

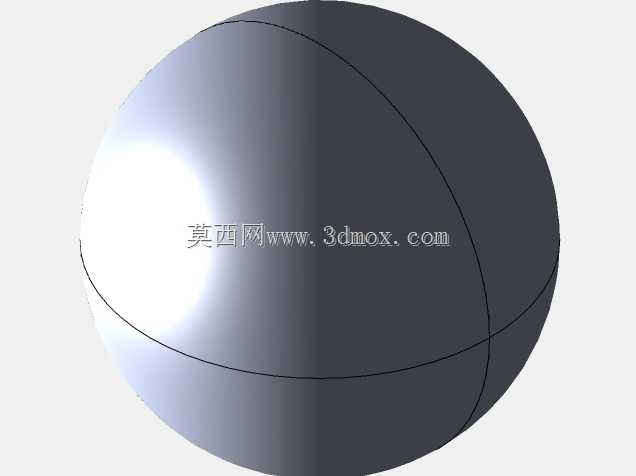

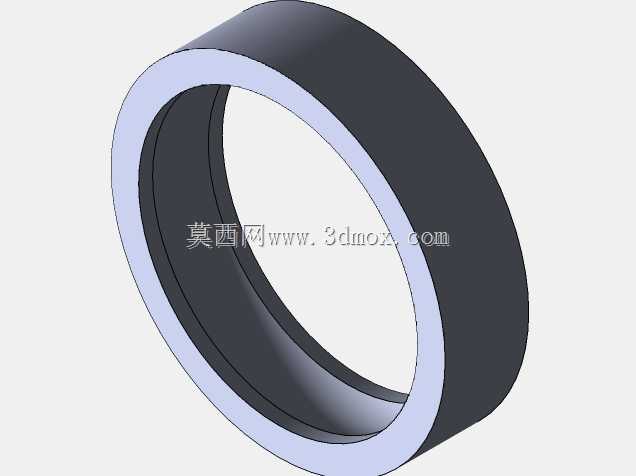

　　从结构设计逻辑来看，这款滚珠轴承采用最经典的深沟球构型，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与转轴采用过盈配合安装，随转轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，同时预留合理的接触应力承载空间；外圈与设备的轴承座孔采用过渡或过盈配合，多数工况下为固定状态，内侧同样加工有与内圈对应的弧形滚道，为钢球提供外侧滚动轨迹。中间的滚动钢球作为核心传力元件，均匀分布在内外圈滚道之间，将运转过程中的滑动摩擦转化为滚动摩擦，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷参数，设计时需要根据实际承载需求匹配对应规格。保持架的作用是将所有钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运动，改善轴承内部的润滑条件，这款模型的保持架采用浪形冲压结构，通过兜孔包裹钢球的部分球面，既保证了分隔效果，又尽可能降低了保持架自身的重量与运转时的风阻、油阻。

　　在安装边界与尺寸设计上，这类轴承的尺寸参数已经形成了高度标准化的系列，设计时需要严格匹配对应安装位的尺寸公差：内圈内径需要与转轴的轴颈公差带匹配，通常选用k5、m6等过渡配合公差，保证运转时内圈与轴不发生相对滑动；外圈外径与轴承座孔的配合通常选用J6、H7等公差带，兼顾安装便利性与外圈固定的可靠性。轴承的宽度尺寸需要匹配轴承座的安装深度，预留合理的轴向定位空间，通常会在轴承的一侧或两侧设计轴用挡圈、轴承端盖等结构，限制轴承的轴向窜动，保证转轴的轴向定位精度。在实际选型建模过程中，需要重点关注滚道的曲率中心偏移量，合理的偏移量可以让钢球与滚道的接触角处于最优范围，既保证径向承载能力，又能兼顾一定的轴向承载性能，避免接触应力过大导致钢球或滚道过早出现点蚀失效。

　　从建模实现的角度来看，这类标准件的建模需要优先保证各配合面的形位公差精度，内外圈的同轴度、滚道的圆度、两端面的平行度都是需要重点控制的公差项，钢球的球形公差需要控制在微米级，保证滚动过程中的平稳性，避免出现运转卡滞、振动超标的问题。保持架的兜孔位置度需要与钢球的分布圆严格匹配，保证每个钢球都能在兜孔内自由转动，不会出现卡球、蹭圈的问题。在实际设备装配中，这类轴承通常需要配合润滑脂或润滑油使用，建模时也可以根据需求预留密封结构的安装位，比如在内外圈的两侧加装防尘盖或密封圈，防止外界的粉尘、杂质进入滚道内部，同时避免内部的润滑脂泄漏，适用于粉尘较多、维护不便的工况场景。不同应用场景下的轴承设计会有针对性的调整，比如高速运转场景下会选用更轻的保持架材质、更大的滚道间隙，重载场景下会增加钢球数量、选用更大直径的钢球，提升整体承载能力，但核心的结构逻辑始终围绕降低摩擦、稳定支撑、延长寿命这几个核心目标展开。
