凸缘式法兰联轴器传动连接结构

　　在各类工业传动系统的轴系连接场景中，法兰联轴器是应用范围极广的刚性传动部件，常见于输送线驱动单元、中小型泵组动力端、机床进给传动链、轻工包装设备动力传输段这类对中精度要求较高、载荷平稳无强冲击的工位。这类部件的核心作用是实现两根同轴布置的轴端刚性固连，在运行过程中同步传递旋转扭矩，部分带定位止口的结构还能承担一定的径向限位作用，避免轴系运转过程中出现径向窜动偏移。

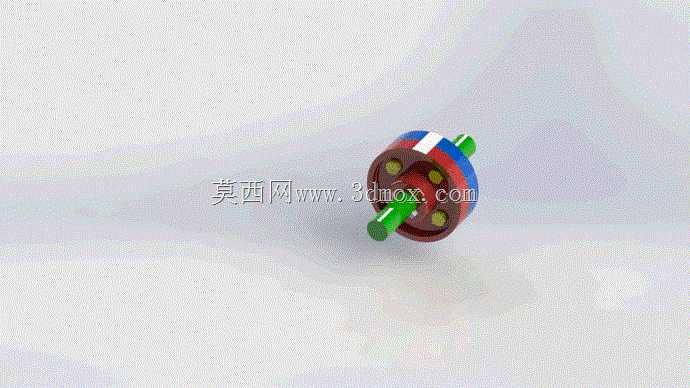

　　从结构设计逻辑来看，这类法兰联轴器采用成对对称的法兰盘结构，两个对接法兰盘分别通过键连接与两侧待连接的轴端实现周向固定，法兰盘的轮毂段根据适配轴径设计对应的通孔与键槽尺寸，确保装配后轴与法兰盘无相对周向滑动。两个法兰盘的对接端面加工有精准的定位止口，也就是凸台与凹槽的配合结构，装配时止口嵌合即可自动保证两侧轴的同轴度，无需反复调整对中参数，大幅降低现场装配的调试难度。法兰盘的盘面上沿圆周均布设置螺栓过孔，通过高强度铰制孔螺栓或者普通六角螺栓将两个法兰盘锁紧为整体，依靠法兰端面的摩擦力以及螺栓的抗剪切能力传递工作扭矩，螺栓的数量与规格根据额定传递扭矩的大小匹配设计，均布的排布方式能保证锁紧力均匀分布在整个对接端面上，避免局部应力集中导致的法兰变形。

　　从安装边界与尺寸适配角度来说，这类联轴器的轴向总长度由两侧轮毂长度、法兰盘厚度共同决定，设计时轮毂长度通常取适配轴径的1.2-1.5倍，保证轴与轮毂的配合长度足够，避免运行过程中出现轴孔配合松动。法兰盘的外径尺寸根据螺栓分布圆直径确定，通常要保证螺栓孔中心到法兰外圆的距离不小于螺栓公称直径的1.2倍，留出足够的扳手操作空间，方便现场装配时的螺栓锁紧作业。安装过程中需要注意，两侧轴的轴向窜动量要控制在法兰联轴器允许的补偿范围内，由于这类刚性联轴器不具备轴向、径向与角向补偿能力，装配前必须严格校准两轴的同轴度，若对中偏差超出允许范围，运行过程中会在轴、轴承以及联轴器自身上产生附加交变载荷，轻则引发振动噪音，重则导致轴系疲劳断裂、轴承过早损坏。

　　在实际选型应用时，需要根据传动系统的额定扭矩、最高转速、轴径尺寸匹配对应规格的法兰联轴器，对于存在正反转频繁切换、启动冲击载荷的工位，需要适当放大选型安全系数，选用更高强度等级的螺栓与法兰材质。日常运维过程中，需要定期检查法兰连接螺栓的锁紧力矩，避免长期运行后螺栓松动导致的传动失效，同时观察对接端面是否存在相对滑移的痕迹，一旦发现错位要及时停机重新校准对中、复紧螺栓。这类联轴器的结构简单可靠，制造维护成本低，在中低速、重载、对中条件好的传动场景中具备极高的性价比，相比弹性联轴器，它不存在弹性元件老化失效的问题，长期运行的稳定性更优，只要装配对中精度达标，可实现长期无故障的扭矩传递。
