马欣德拉阿尔法冠军款变速箱结构设计

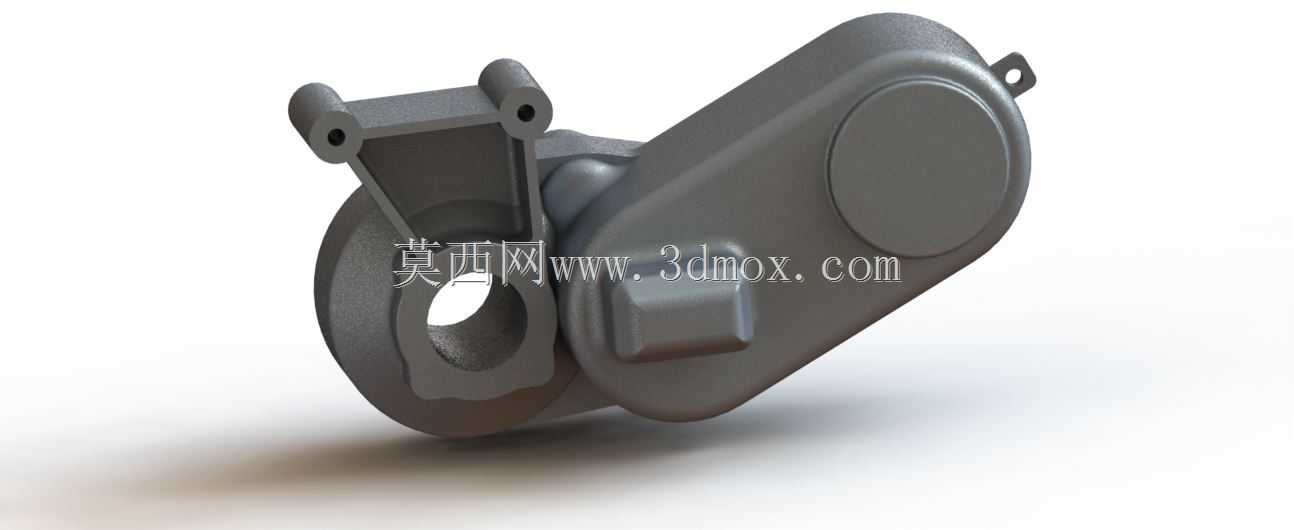

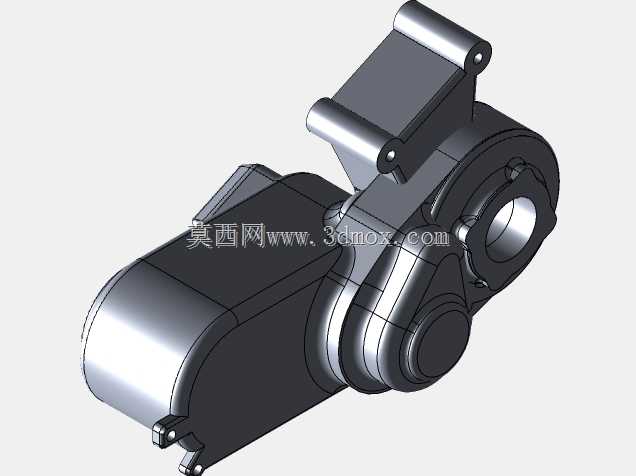

　　这款变速箱主要适配轻型非道路作业车辆与短途通勤代步车型的动力传输需求，在实际应用场景中，多搭载于小型农用作业车、厂区短途转运车以及低速多功能作业设备上，承担发动机输出端动力的转速匹配、扭矩放大与动力通断切换的核心作用，能够让动力源始终保持在高效运转区间，同时根据不同行驶工况、作业负载调整输出端的转速与扭矩，满足车辆起步、爬坡、匀速行驶、重载作业等不同状态下的动力需求。从结构设计来看，该变速箱采用一体化压铸壳体作为主体承载结构，壳体外侧设置了加强筋结构，在不额外增加过多壳体壁厚的前提下，大幅提升壳体的结构刚性，能够承受齿轮啮合过程中产生的径向与轴向载荷，避免长期负载下壳体出现形变导致齿轮啮合间隙异常、传动噪音增大等问题。

　　壳体一侧的安装支座采用双孔位吊耳式设计，安装孔位做了同轴度公差约束，能够保证变速箱与车架安装时的定位精度，同时支座与壳体主体之间做了圆弧过渡处理，减少应力集中点，避免车辆行驶过程中颠簸振动导致安装位出现开裂问题。壳体上的圆形端盖采用嵌入式安装结构，配合密封胶圈实现腔体的密封，既可以阻挡外部粉尘、泥水进入变速箱内部污染齿轮油，也能防止内部齿轮油出现渗漏，端盖的平面度公差控制在合理范围内，保证密封面的贴合效果。输入轴端的轴孔做了轴承位的台阶设计，能够对支撑轴承进行轴向定位，避免轴承在运转过程中出现轴向窜动，保证齿轮啮合的中心距稳定，减少齿轮的偏磨问题。在设计思路上，这款变速箱充分考虑了小型作业车辆的使用工况，整体结构紧凑，

　　没有冗余的外部结构，能够在有限的安装空间内完成布置，壳体外侧的凸起结构对应内部齿轮的安装位置，在避让内部运动部件的同时，尽可能压缩壳体的整体体积，降低变速箱的整体重量，适配轻型车辆的轻量化设计需求。安装边界方面，该变速箱的安装支座孔位间距、输入输出轴的伸出长度、轴端的连接尺寸都做了标准化适配，能够直接匹配对应车型的动力输出法兰与传动轴连接结构，不需要额外制作转接件即可完成装车，安装时仅需要保证安装面的贴合度，按照规定扭矩拧紧安装螺栓即可完成固定，后期维护时拆开侧端盖即可对内部齿轮、轴承进行检查与更换，维护操作的便利性较强。在实际使用过程中，该变速箱的齿轮采用常啮合斜齿结构，相比直齿齿轮传动更加平稳，传动过程中的冲击与噪音更小，

　　能够承受更大的传动扭矩，适合低速重载的作业场景，壳体的外形做了圆滑过渡处理，没有尖锐的凸起结构，避免车辆在复杂路况行驶时壳体被障碍物剐蹭损坏，同时壳体下部设置了放油孔位，能够在更换齿轮油时彻底排空内部的旧油，保证齿轮油的更换效果。从传动特性来看，该变速箱的传动比设置匹配小排量单缸发动机的输出特性，能够将发动机输出的高转速低扭矩转换为低转速高扭矩输出，满足车辆重载起步、爬坡时的动力需求，高速挡位则能够满足车辆空载行驶时的转速需求，让车辆在平直路面能够保持经济行驶速度，降低动力消耗。
