曲柄滑块式振荡喷射驱动机构

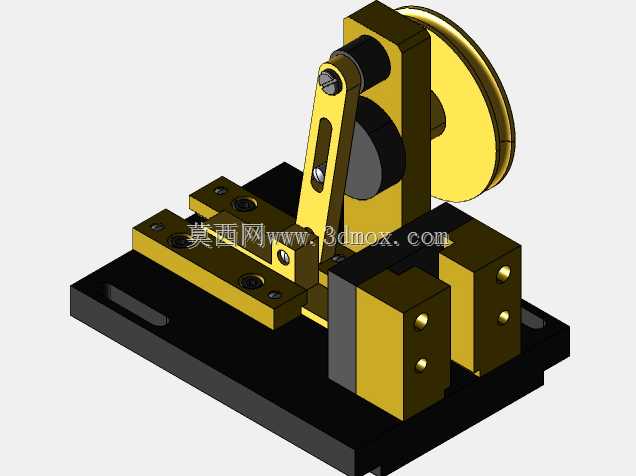

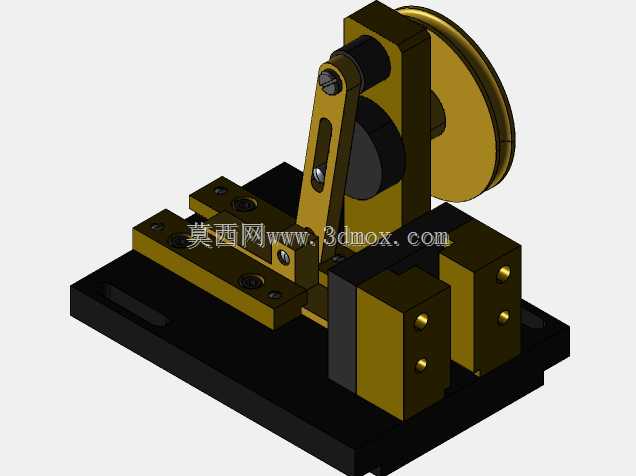

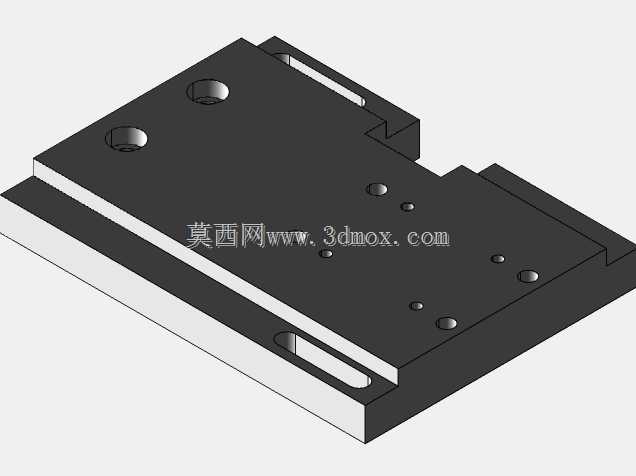

　　这套曲柄滑块结构的驱动装置，核心是通过旋转运动到直线往复运动的转换，为小流量流体喷射作业提供稳定的振荡动力输出，常见于小型实验台流体分配、教学演示机构、微量试剂加注工位的动力端配套。从结构布局来看，装置采用底板集成式安装设计，所有传动部件均固定在整块加工的钢制底板上，底板预留了多组沉头安装孔位，可直接通过内六角螺栓固定在实验台架或者设备主机的安装基面，安装边界的孔位间距按照通用工业铝型材的槽距标准设计，不需要额外加工转接板就能完成装配，适配多数常规实验设备的安装基面尺寸。

　　传动链路的设计逻辑非常清晰，侧部的带轮作为动力输入端，可配套同步带或者圆带连接微型调速电机，输入转速可根据实际喷射频率需求在30-300rpm区间调整，带轮与主轴通过平键连接传递扭矩，主轴穿过立式支撑轴承座，轴承座采用双螺栓固定在底板的凸台安装面上，保证主轴旋转时的径向跳动量控制在0.02mm以内，避免高速运转时的结构抖动。主轴端部连接的曲柄连杆部件，连杆长度经过精确计算，将滑块的往复行程控制在15mm，既保证足够的驱动推力，又不会因为行程过大造成结构尺寸冗余。

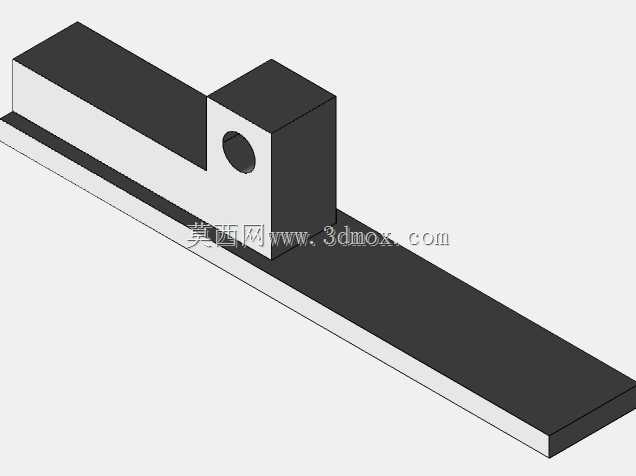

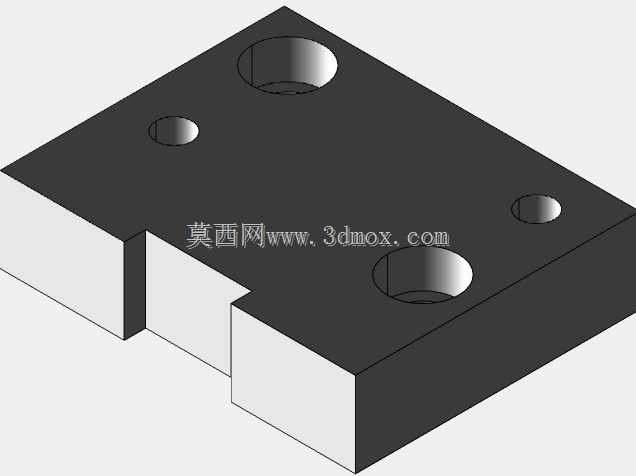

　　滑块部分采用双导向块的滑动导向结构，两个黄铜材质的导向块分别布置在滑块两侧，导向块与滑块的配合面经过精磨处理，配合间隙控制在0.01-0.03mm之间，既保证滑动顺畅无卡滞，又能避免往复运动时的横向窜动，滑块的输出端直接连接喷射器的阀芯顶杆，不需要额外加装传动转接件，减少了动力传递过程中的间隙损失。整个机构的所有转动副位置都设计了注油孔，日常维护时可以直接加注润滑脂，不需要拆解结构就能完成保养，适合长时间连续运转的工位使用。

　　从实际应用场景来看，这套机构除了用于流体喷射的动力驱动，还可以作为基础振荡机构用于小型物料筛分、微动疲劳测试实验台的驱动端，只需要更换滑块端部的执行部件，就能适配不同的作业需求。设计时特意将所有受力部件的材质做了区分，传动受力的曲柄、连杆采用45号钢调质处理，导向接触的滑块、导向块采用耐磨黄铜，支撑底座采用普通Q235钢板加工，在保证结构强度和耐磨性能的前提下，尽可能控制整体重量和加工成本，整套机构的总重量控制在2.3kg左右，单人就能完成搬运和安装调试。

　　在安装调试过程中需要注意，动力输入端的带轮张紧度要调整合适，过松会出现传动丢转导致喷射频率不稳定，过紧会加大主轴轴承的径向负载，缩短轴承使用寿命；滑块与导向块的配合间隙要在装配时通过配磨导向块的安装面来调整，间隙过大会导致输出端的往复运动精度下降，直接影响喷射量的一致性，间隙过小则会出现滑动卡滞，运转时阻力过大甚至会堵转烧损配套的驱动电机。另外整个机构的底板平面度在加工时要求达到0.05mm/m，安装时也要保证基面的平面度符合要求，避免底板安装后产生形变导致传动部件的同轴度偏差，影响整套机构的运转稳定性和使用寿命。
