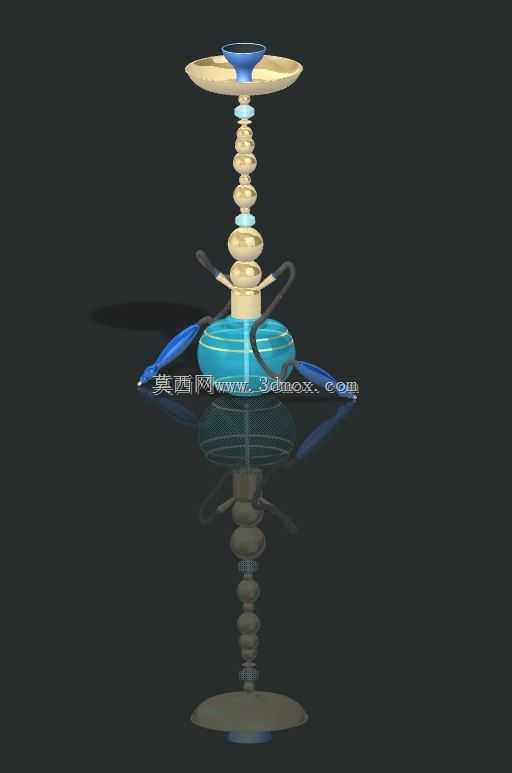

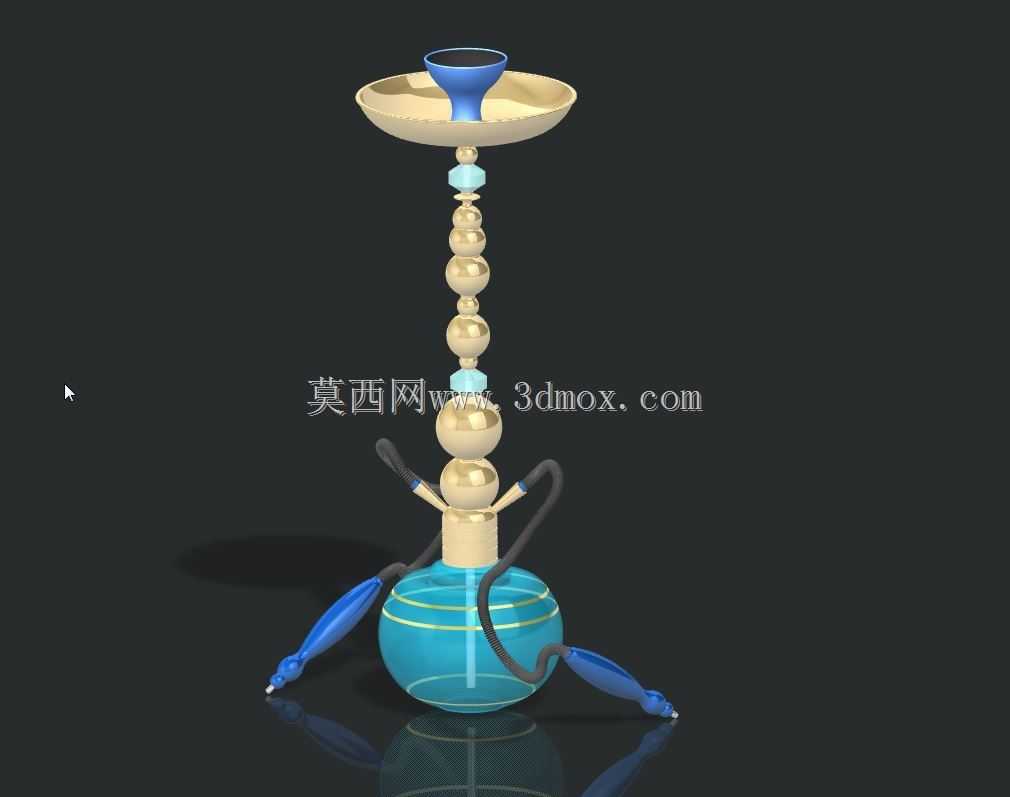

阿拉伯水烟壶结构三维数模设计

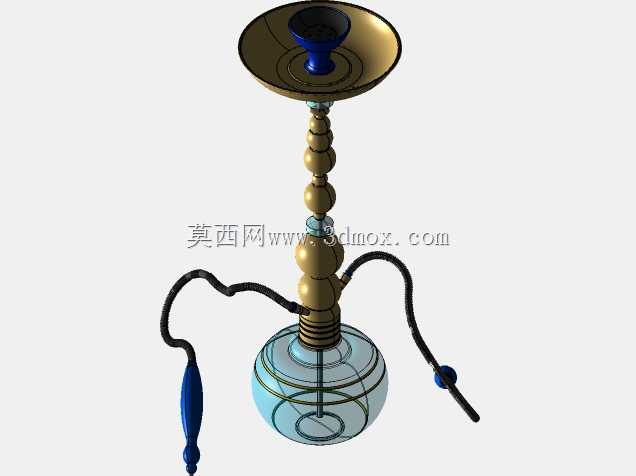

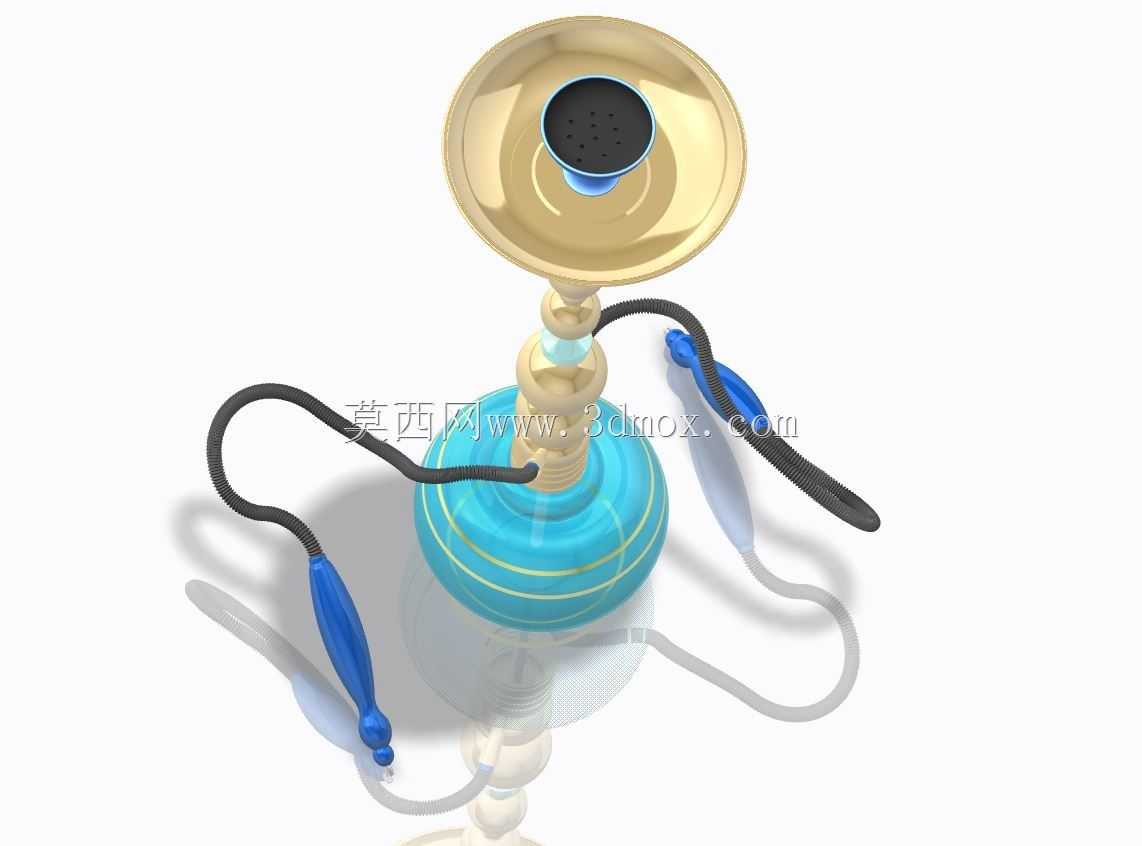

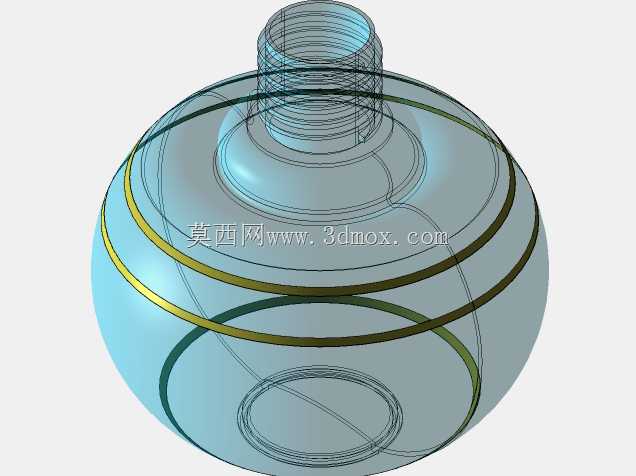

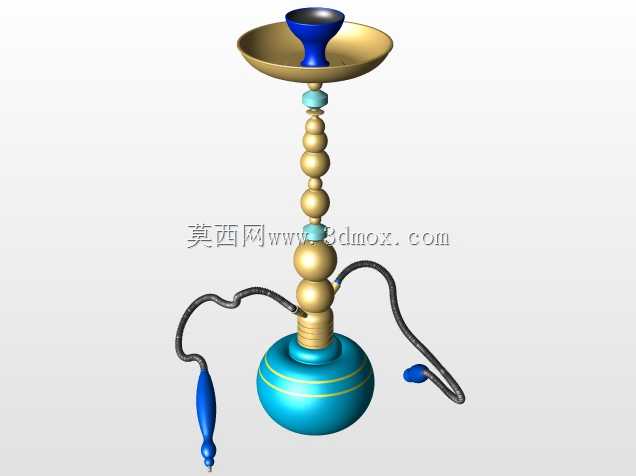

　　做这款水烟壶的三维结构设计时，最先要考虑的是实际使用场景里的气流路径合理性，毕竟这类器具的核心使用逻辑是通过负压将烟气经过水层过滤后输送到吸食端，结构上的密封、流道顺畅度直接影响实际使用体验。先从底座部分说起，底座是盛水的腔体，设计时要预留足够的盛水容积，同时要保证烟管插入口的下沿距离底座底部有足够的高度差，避免水位过高被吸入导气管路，底座的外形做了收腰的曲面造型，既提升握持搬运时的贴合度，也能降低放置时的重心偏移风险，底座底部做了平整的安装贴合面，放置在平面上时不会出现晃动，边缘做了圆角过渡，避免磕碰时出现应力集中导致的玻璃或金属构件碎裂。往上的立柱部分是多层堆叠的装饰兼结构支撑件，每一层的金属饰件都做了中心同轴的通孔，

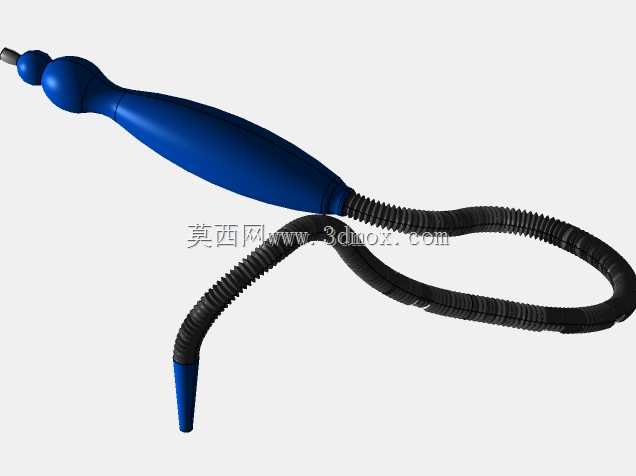

　　作为主气流通道，相邻饰件之间用密封胶圈做轴向密封，避免气流从拼接缝隙泄漏，立柱中部设置了烟锅托盘的支撑位，托盘的直径要大于上方烟锅的最大外径，承接烟料燃烧时掉落的灰烬，避免落到下方底座或者桌面上，托盘边缘做了向上的翻边，防止灰烬滑落。最上方的烟锅座做了锥形的嵌套结构，适配不同尺寸的陶瓷烟锅，烟锅座侧壁开了均匀分布的进气小孔，保证燃烧时的空气补给量稳定，不会因为进气不足导致烟料燃烧不充分。烟管接口部分在立柱下部靠近底座的位置，设计了两个对称的快插接口，接口内部做了单向阀结构，避免静置时管路内的残留烟气倒流，接口的外径尺寸适配常规的水烟软管接头，不需要额外改装就能匹配市面上通用的吸食软管。整体的外形尺寸控制上，

　　总高度控制在常规桌面放置的合理区间，不会因为过高导致放置时重心不稳倾倒，底座的最大直径占总高度的三分之一左右，保证放置稳定性的同时不会占用过多桌面空间。建模过程中所有的拼接配合面都做了公差预留，金属件和玻璃件的配合位预留了0.2mm的密封件安装间隙，避免硬接触导致的装配应力，所有外露的边角都做了R2以上的圆角处理，既提升外观质感，也避免使用过程中划伤使用者。考虑到实际生产的可行性，金属饰件都设计成了回转体结构，可以直接通过车床加工成型，不需要复杂的多轴加工工序，降低生产制造成本，玻璃底座的曲面造型也适配常规的玻璃吹制工艺，不需要开复杂的模具。气流通道的内壁都做了光滑过渡处理，没有直角弯折的位置，减少气流通过时的阻力，

　　同时也方便后续使用过程中的清洁维护，避免烟垢在管路死角堆积。烟锅托盘的位置距离底座上沿有足够的高度，避免烟料燃烧的热量传递到底座导致玻璃腔体受热不均炸裂，托盘和立柱之间采用可拆卸的螺纹连接，方便拆卸后清洁残留的烟灰。整体结构没有复杂的异形非加工面，所有零部件都可以实现拆分后单独加工再组装，装配顺序从下往上依次安装底座、立柱各层饰件、托盘、烟锅座，最后插接软管即可完成组装，不需要专用的装配工具，日常维护时也可以快速拆分清洗各个部件的内壁残留。
