机加工手动螺杆式夹紧工装结构

项目分类:工装 发布时间:2022-03-28 ID:591258
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构
  • 机加工手动螺杆式夹紧工装结构

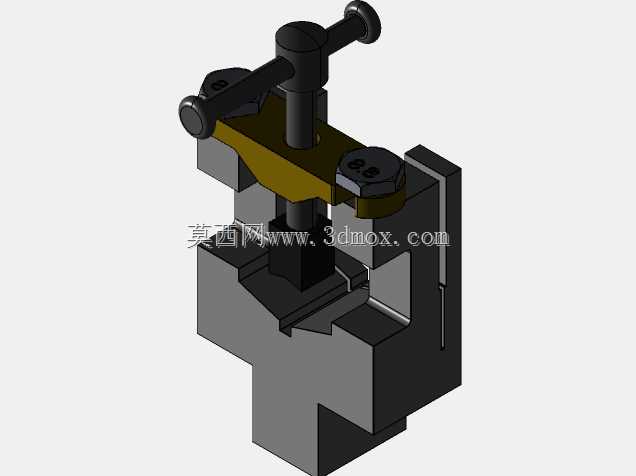

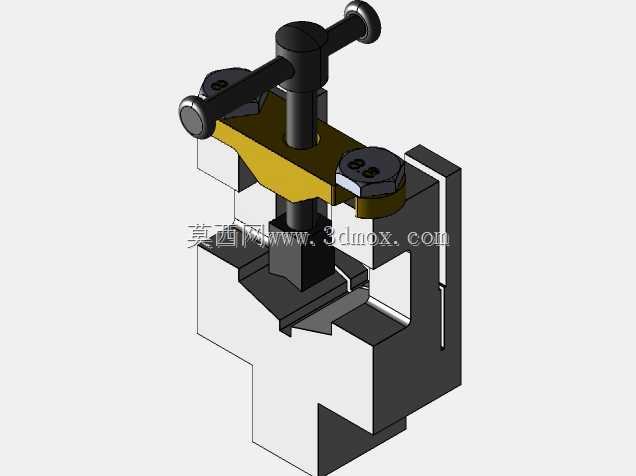

  在小批量零件铣削、钻孔、线切割等机加工工序里,这类手动螺杆夹紧结构是车间工位上最常见的通用装夹单元,不用配套气源、液压站,纯机械结构的可靠性让它在没有动力源的外协加工点、维修车间、教学实训工位都有很高的出镜率。和普通台虎钳的整体式结构不同,这个夹紧单元采用分体式压块设计,底座的V型定位槽可以直接承托圆棒类、方形坯料,压块跨在定位槽上方,通过中间的T型螺杆施加向下的压紧力,两侧的六角螺栓用来调整压块的平行度,避免压偏导致工件装夹变形。

  从实际使用场景看,这类结构常被集成在小型钻铣床工作台、线切割工装基板上,也可以单独作为工位装夹工具,用来固定小型零件做打磨、倒角、划线工序。设计的时候首先要考虑装夹的行程范围,中间螺杆的有效旋合长度决定了可装夹工件的高度上限,底座V型槽的开口角度选90度是兼顾圆料和方料定位的最优选择,开口宽度要匹配常见的小尺寸坯料规格,一般覆盖直径10mm到50mm的圆棒、边长8mm到40mm的方料就能覆盖绝大多数小型零件的装夹需求。

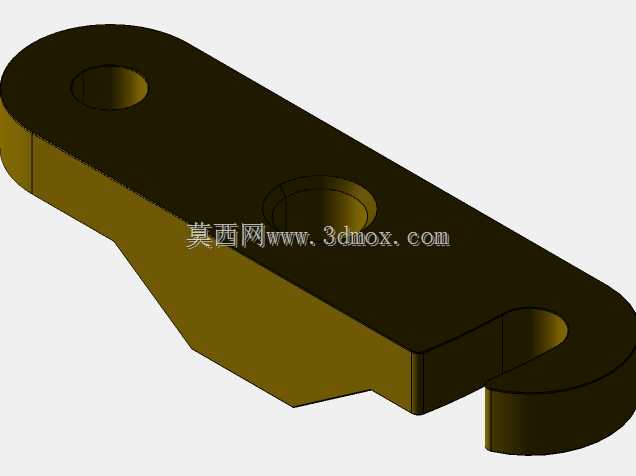

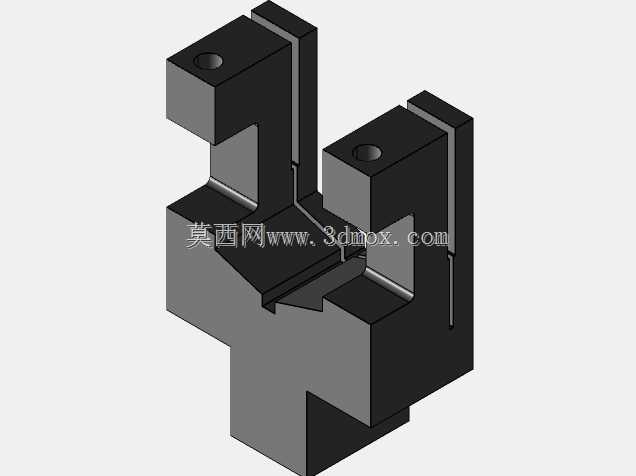

  结构设计上,底座采用整体式方块结构,底部做了定位止口,可以直接卡在工作台的T型槽里,不需要额外做复杂的定位结构,安装的时候只需要用T型螺栓穿过底座两侧的安装孔就能固定在工作台上,安装边界控制在100mm×80mm的方形区域内,不会占用过多工作台面空间,适合多工位并排布置。压块采用中间带让位槽的长条形结构,让位槽刚好避开中间的压紧螺杆,两侧的调整螺栓和底座上的螺纹孔配合,旋紧压紧螺杆之前可以先调整两侧螺栓的伸出长度,让压块和工件上表面保持平行,避免单点压紧导致工件翘起,尤其是装夹脆性材料比如铸铁、硬质合金坯料的时候,均匀的压紧力能防止工件夹裂。

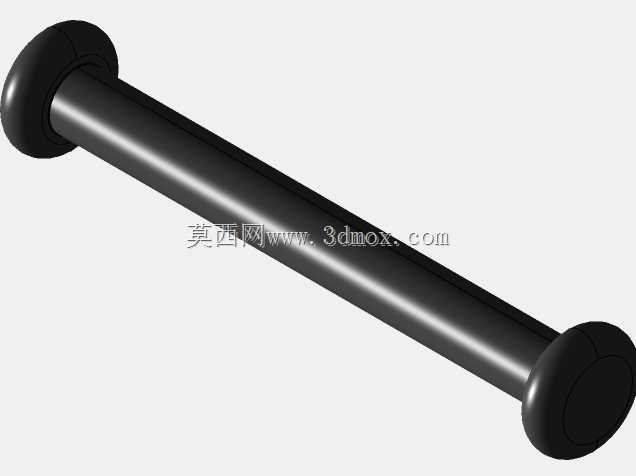

  中间的压紧螺杆采用T型螺纹,相比普通三角螺纹,T型螺纹的牙根强度更高,能承受更大的拧紧力矩,装夹的时候可以获得足够的夹紧力,铣削加工的时候不会因为切削力冲击导致工件移位。螺杆顶部的横杠是手动施力的部位,长度设计在80mm左右,单手就能施加足够的拧紧力,不需要借助加力杆,避免力矩过大压坏工件表面或者导致螺杆变形。螺杆下端做了球面压头,和压块中间的凹坑配合,压紧的时候球面可以自动调整角度,哪怕压块有轻微的倾斜,也能保证压紧力垂直向下,不会产生侧向分力导致工件移位。

  实际使用的时候要注意,这类手动夹紧结构适合切削力不大的精加工工序,如果是大余量粗铣,需要在工件侧面增加挡块承受水平方向的切削力,避免螺杆承受径向力导致螺纹变形。底座的定位槽表面做了淬硬处理,硬度达到HRC45-50,防止长期装夹硬料导致槽面压痕、定位精度下降。压块和工件接触的面可以根据需求更换铜垫或者尼龙垫,装夹已加工表面的时候不会夹伤工件光洁度。

  从建模逻辑上看,这个结构的零件拆分非常清晰,底座、压紧螺杆、横杠、压块、两侧调整螺栓、锁紧螺母都是独立零件,装配的时候先把两侧调整螺栓旋入底座的螺纹孔,再把压块套在螺栓上,装上锁紧螺母调整压块初始高度,最后把压紧螺杆旋入底座中间的螺纹孔,装上顶部的横杠就完成装配,没有复杂的曲面结构,所有配合面都是平面、圆柱面、螺纹面,加工难度低,普通铣床、车床就能完成所有零件的加工,制造成本很低,适合车间自制。

  安装边界上,整个结构总高度控制在120mm以内,不会和机床的主轴、刀具路径产生干涉,尤其是在小型钻铣床上使用的时候,刀具的上下行程足够覆盖装夹在上面的工件加工范围。底座的安装孔间距按照标准工作台T型槽的间距设计,不用额外做转接板就能直接安装,互换性很强,不同设备之间可以快速转移使用。
