螺杆驱动式精密手动夹持工装结构

　　在精密零件加工、小批量试样装夹、检测工位工件定位这类场景里，手动夹持工装的实用性一直是一线加工和检测人员最看重的点，这款螺杆驱动的夹持结构，就是针对小尺寸规则工件的快速装夹需求设计的，没有复杂的气动液压配套，纯机械结构的可靠性在无气源、无液压站的零散工位上优势非常明显。从实际使用场景来看，这类夹具常布置在磨床辅助工位、三坐标检测台、小型钻铣工作台面上，用来夹持方块类、轴类小零件，完成平面磨削、尺寸检测、钻孔去毛刺这类工序，不需要额外接电接气，操作人员转动端部的手轮就能完成夹紧和松开动作，对工位配套条件的要求极低，适合多工位零散布置、临时装夹的作业场景。

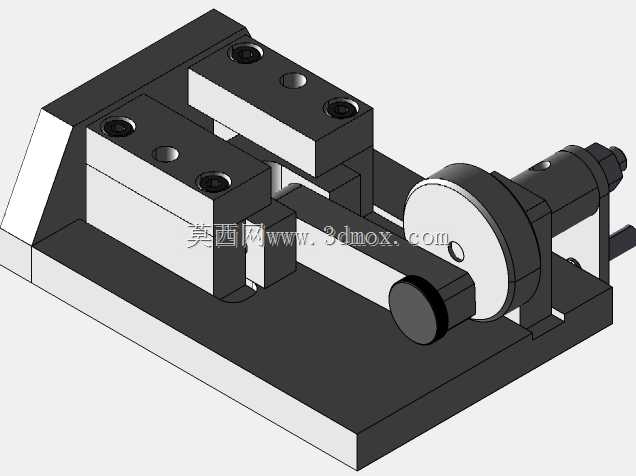

　　从功能特性上看，这套夹持结构采用对称式夹块设计，固定侧夹块通过内六角螺钉锁紧在底座上，活动侧夹块和螺杆传动副连接，转动手轮时螺杆带动活动夹块沿底座的导向面做直线进给，两个夹块的相对夹持面做了平面度处理，夹持方块类零件时能保证贴合面均匀受力，不会出现工件翘起、偏斜的问题。夹块上预留的沉头孔可以根据装夹需求更换不同的钳口垫片，比如夹持软质金属零件时可以更换铜质垫片避免夹伤工件表面，夹持异形件时也可以定制仿形钳口通过预留孔位固定，拓展性足够覆盖大部分小零件的装夹需求。端部的手轮做了滚花处理，操作人员戴劳保手套操作时也不会打滑，手轮和螺杆之间设置了止推结构，夹紧时的反作用力不会传递到手轮转动副上，长时间使用也不会出现手轮松动、窜动的问题。

　　设计思路上，这套结构优先考虑了刚性和操作便捷性的平衡，底座采用整体式直角结构，后侧的立边和底面做了垂直度加工，既可以直接平放安装在工作台T型槽上，也可以靠立边定位靠紧工作台侧基准，快速完成夹具本身的安装找正，不需要反复打表调整夹具位置。导向结构没有采用独立导轨，而是直接在底座上加工出导向槽，活动夹块的底部和导向槽做小间隙配合，既减少了额外零件的装配累积误差，也提升了整体结构的刚性，夹紧时活动夹块不会出现抬头、偏摆的问题，夹持重复定位精度能控制在0.02mm以内，满足普通机加工和尺寸检测的装夹精度要求。螺杆副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，夹紧时能承受更大的轴向力，而且具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动出现松夹的问题，不需要额外增加锁紧机构，简化了整体结构。

　　从安装边界和尺寸适配来看，底座的安装孔位按照标准工作台T型槽间距设计，底面的平面度做了精加工处理，安装时只需要清理工作台面，用T型螺栓穿过底座的安装沉孔就能完成固定，不需要额外制作转接板。夹块的最大开口行程覆盖了常见小零件的装夹尺寸范围，夹持深度也能满足大部分方块零件、短轴类零件的装夹需求，不会出现零件夹持长度不足导致加工时松动的问题。整体结构的外轮廓没有突出的尖锐棱角，所有外露的螺钉头都做了沉头处理，操作时不会刮蹭操作人员的衣物或者手部，车间现场使用的安全性有足够保障。另外，这套结构的所有零件都采用常规金属加工工艺就能制作，没有特殊的异形零件或者难加工结构，后期维护时如果螺杆、夹块出现磨损，只需要更换对应零件就能继续使用，维护成本很低，适合小型加工车间、检测实验室这类预算有限、对工装可靠性要求高的场景使用。在实际建模过程中，所有配合面都按照实际装配公差做了间隙预留，活动件的运动行程没有干涉，导入装配环境后可以直接做运动仿真，验证夹紧松开全行程的动作逻辑，也可以根据实际使用的工位尺寸调整底座大小、夹块行程，快速改型适配不同的装夹需求。
