NSU安拉塞尔直列四缸内燃机结构设计

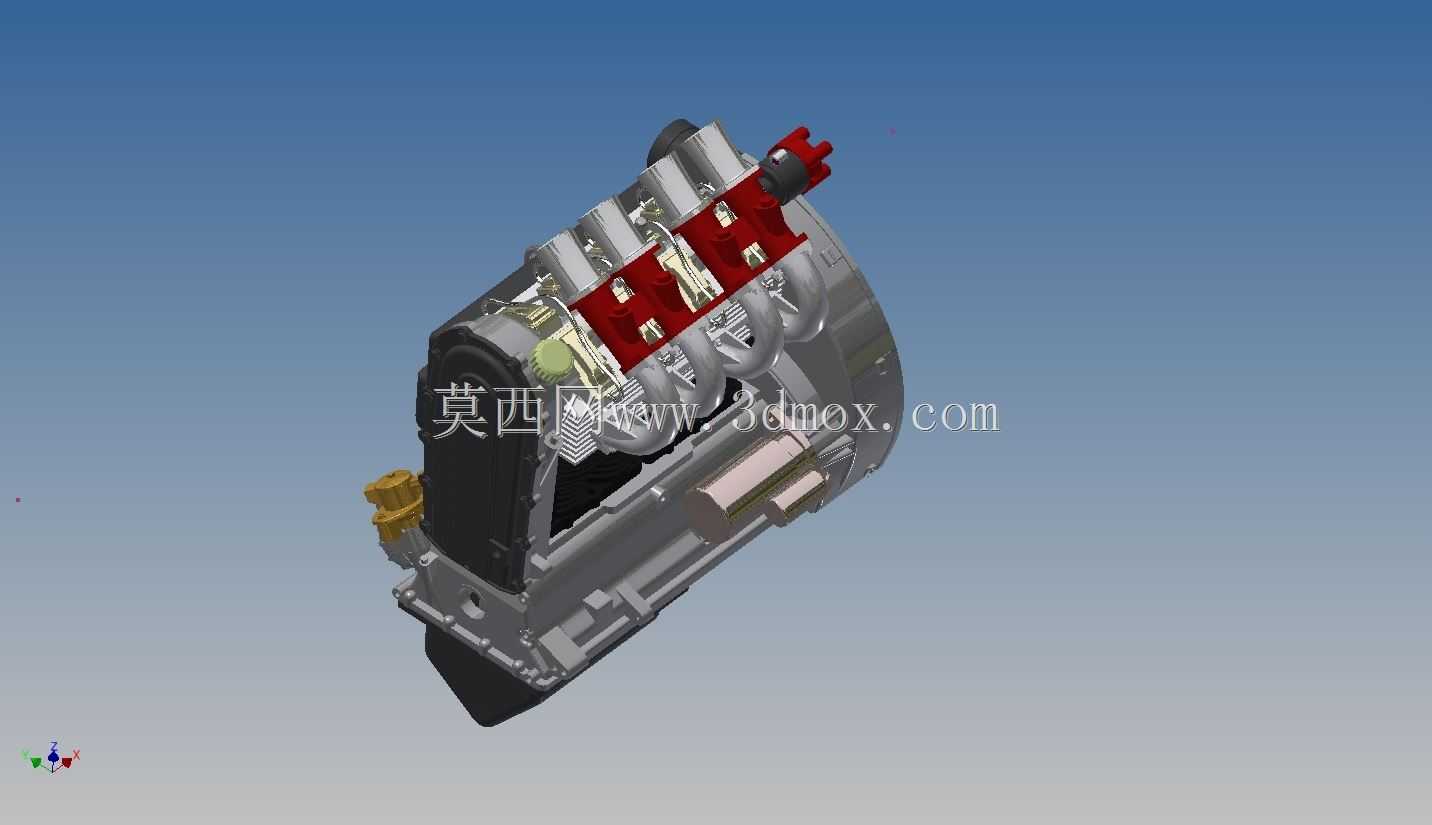

　　这款直列四缸内燃机的三维结构设计，完整还原了往复式活塞发动机的核心传动与配气逻辑，可直接用于动力总成匹配验证、教学演示拆解、改装方案推演等场景。在民用小排量机车、轻型通航动力、小型工程机械辅组动力的选型阶段，这类结构的动力单元凭借紧凑的轴向尺寸、成熟的燃烧效率表现，一直是小功率输出场景的主流选择。从结构布局来看，四个气缸沿曲轴轴向一字排开，缸体采用分体式设计，上半部分集成了凸轮轴安装座、进排气道接口与火花塞安装位，下半部分为曲轴箱腔体，预留了机油回流通道与主轴承盖安装定位面，这种设计既方便加工阶段的缸孔珩磨作业，也能在后期维护时快速拆解检查曲柄连杆机构的磨损情况。配气机构采用顶置凸轮轴搭配直推式气门挺柱的结构，

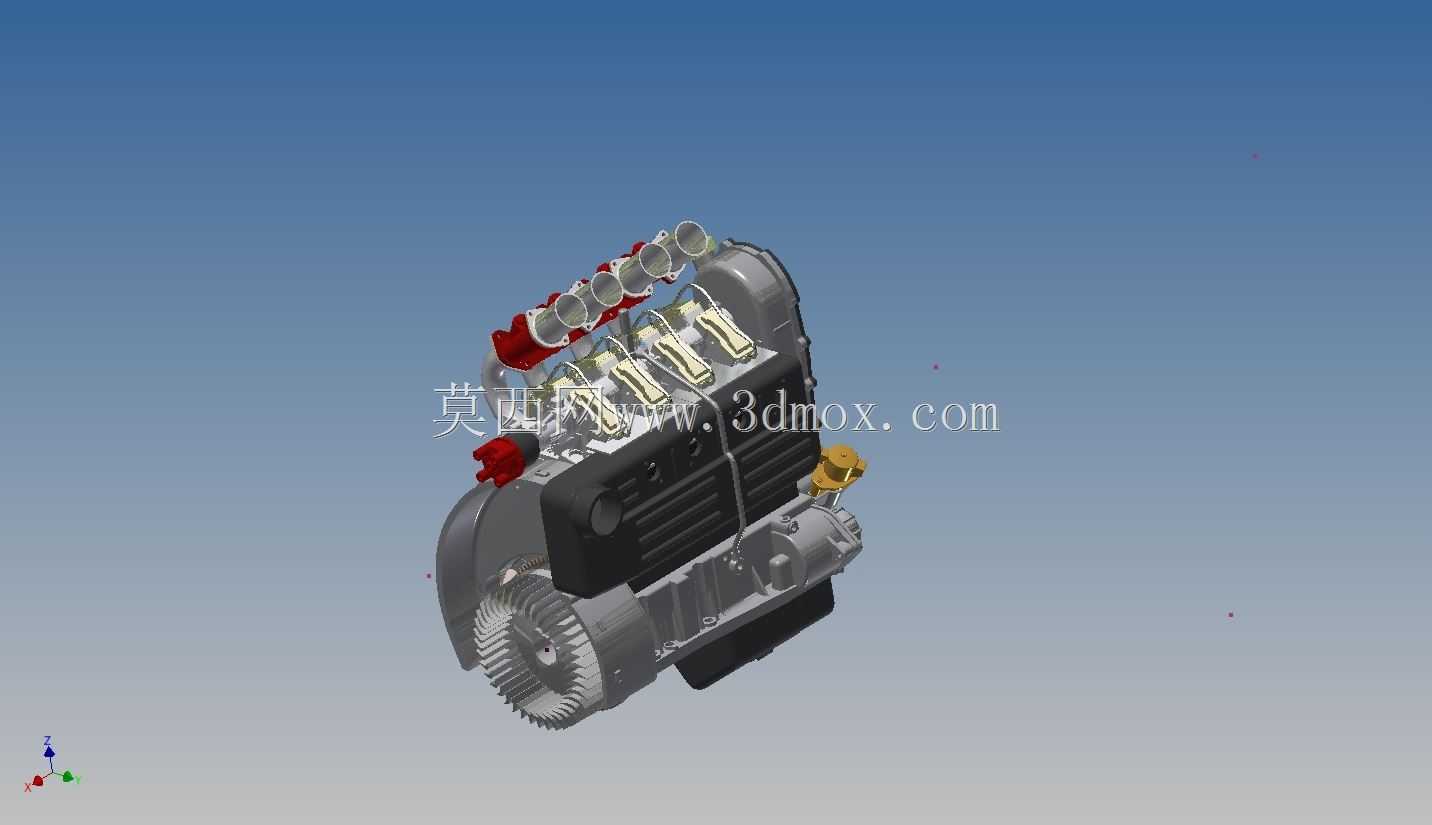

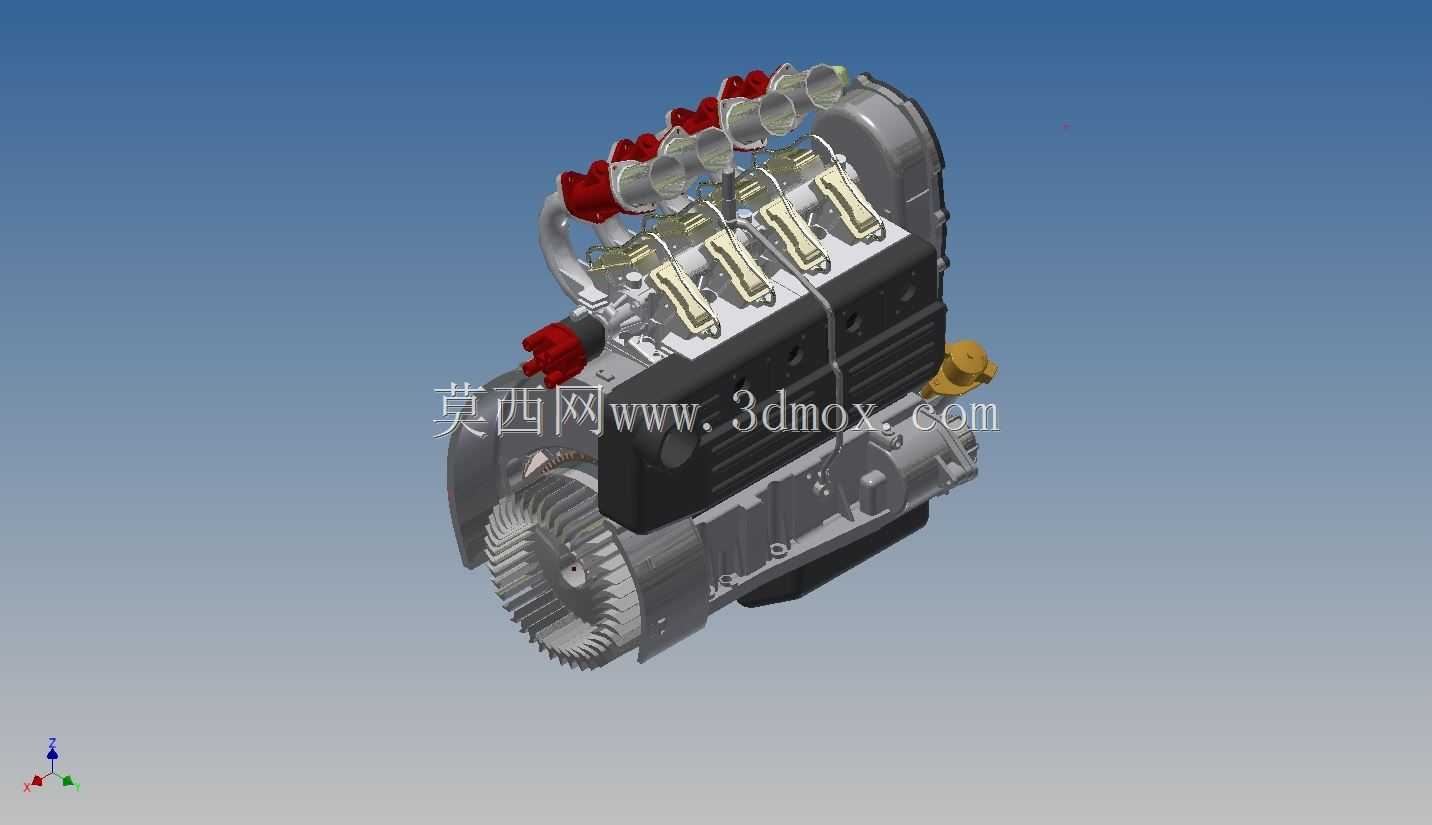

　　每缸对应两个进气门与两个排气门，进气侧预留了化油器或者电喷节气门体的安装法兰面，图中可见的红色进气喇叭口直接对应每个气缸的进气道入口，这种短进气道设计能在高转速区间降低进气阻力，提升充气效率，适合追求高转功率输出的动力调校方向。曲轴输出端集成了大直径齿圈飞轮，齿圈参数匹配常规启动电机的驱动齿轮模数，飞轮端面预留了离合器总成或者动力输出法兰的安装螺孔，安装边界上，整个动力单元的重心沿曲轴轴线分布，缸体侧面设计了三个主安装吊耳与两个辅助支撑点，可直接匹配常规的四点式动力悬置结构，安装时不需要额外设计复杂的转接支架，能直接适配轻型机车的车架安装位或者小型固定动力的机架接口。设计阶段针对曲柄连杆机构的运动间隙做了完整的干涉验证，

　　活塞在上止点与下止点位置时，活塞裙部与曲轴平衡块、连杆大头与缸体下沿的预留间隙均满足热膨胀后的安全余量，不会出现高速运转时的运动件剐蹭问题。缸盖部分的冷却水道采用串联式布局，从缸体前端的进水口接入后，依次流经每个气缸的燃烧室周围，最终从缸盖后端的出水口接出，能保证四个气缸的工作温度均匀性，避免出现单缸过热导致的爆震问题。润滑系统采用压力飞溅复合式结构，曲轴箱底部预留了机油泵安装位与集滤器安装腔，主油道沿缸体纵向布置，直接连通每个主轴承座与凸轮轴轴承位，高速运转时能保证各摩擦副的润滑油供给，减少运动件的磨损。进排气接口的安装尺寸采用通用的小排量发动机标准法兰，不需要额外改装就能匹配市面上常见的排气歧管与进气组件，对于改装场景来说，

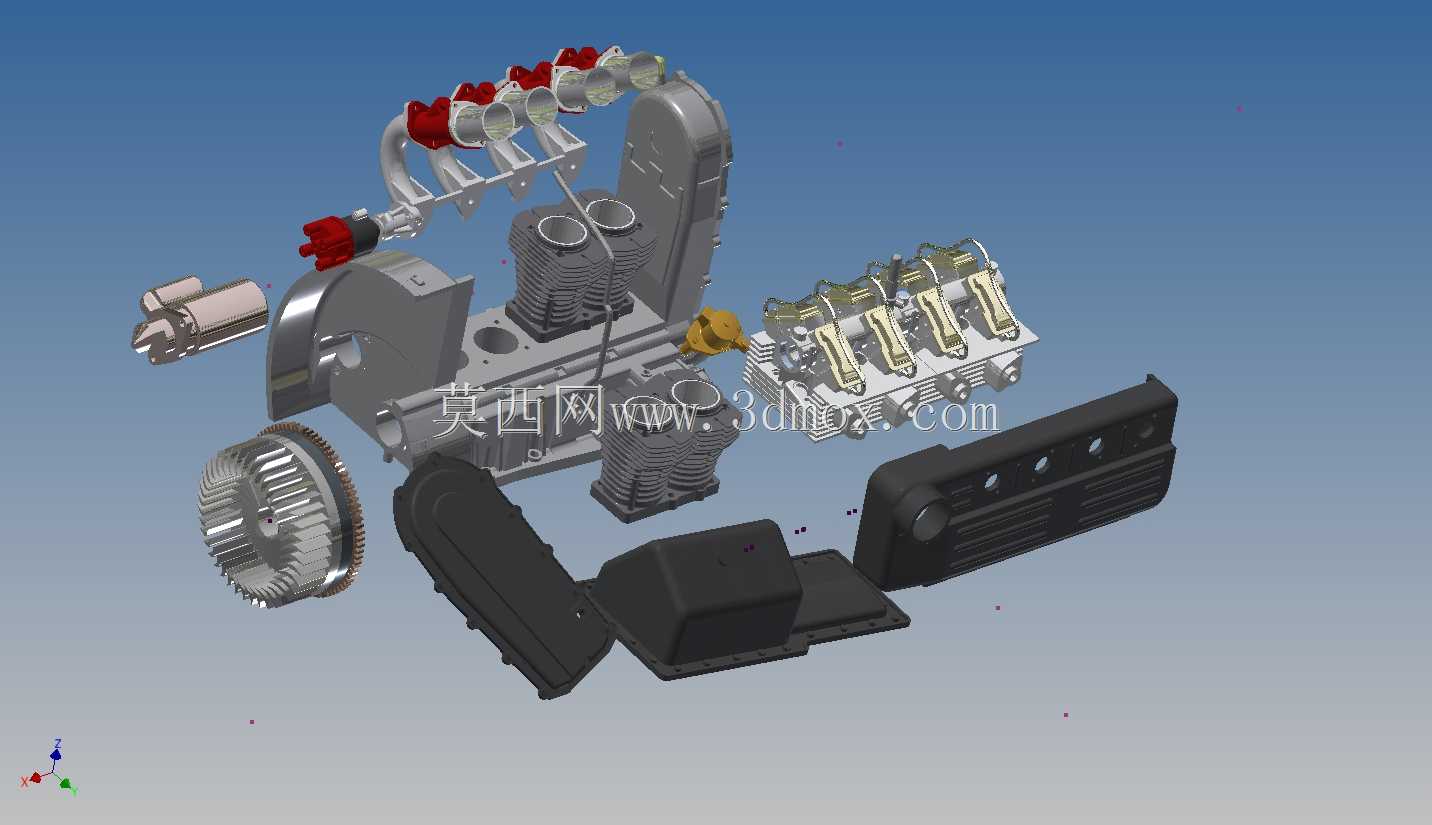

　　只需要调整凸轮轴型线与喷油（化油器）标定，就能实现不同取向的动力输出特性，兼顾低扭输出与高转功率的需求。整个模型的装配关系完全按照实际生产的装配工艺顺序搭建，从曲轴、活塞连杆组件的装入，到缸盖、配气机构的装配，再到外围附件的安装，每一步的装配路径都没有干涉，可直接用于生成装配作业指导书，或者用于职业院校的内燃机结构教学演示，帮助学员直观理解四冲程发动机的工作逻辑与各部件的配合关系。
