单缸立式往复蒸汽动力装置结构设计

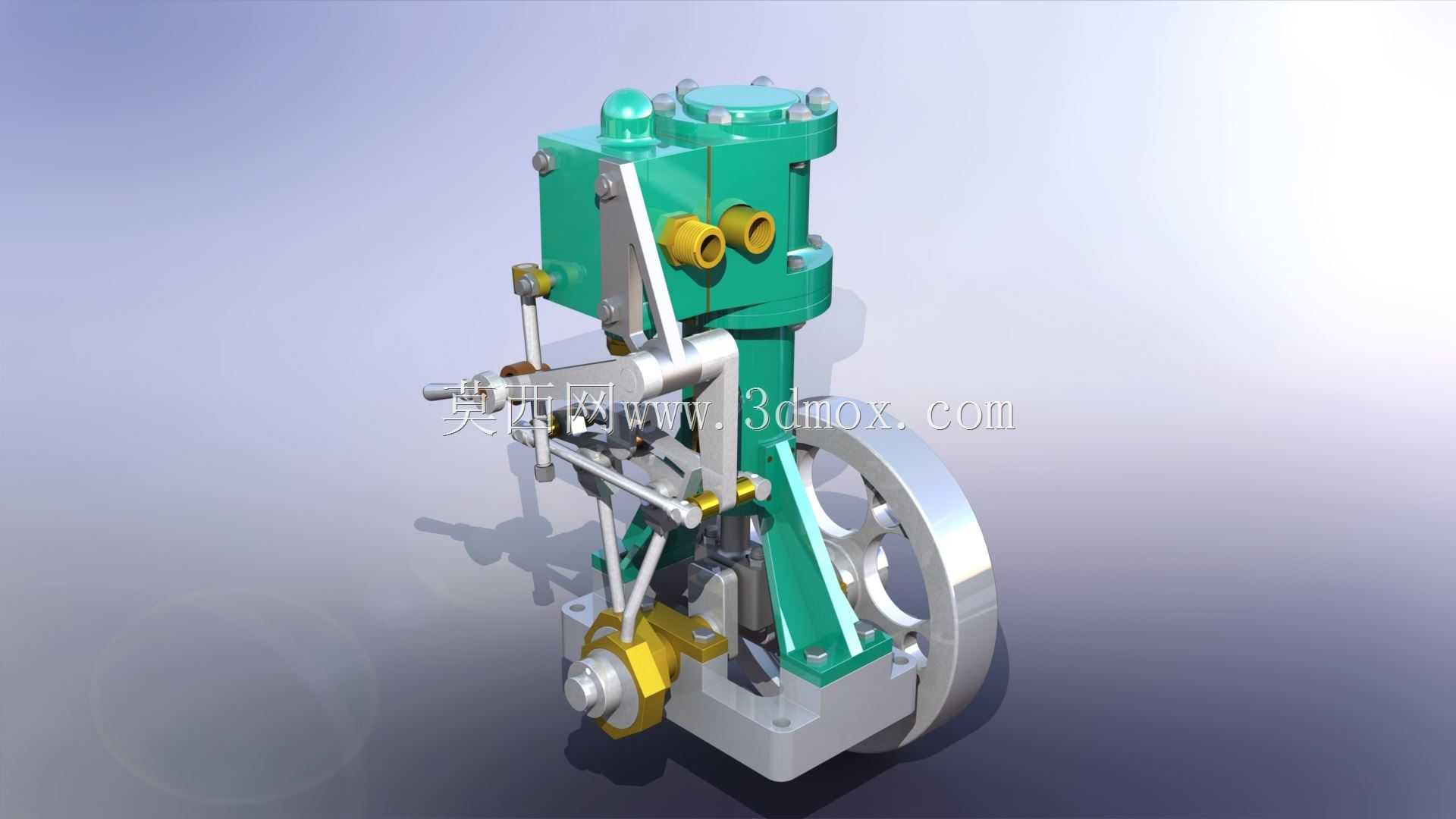

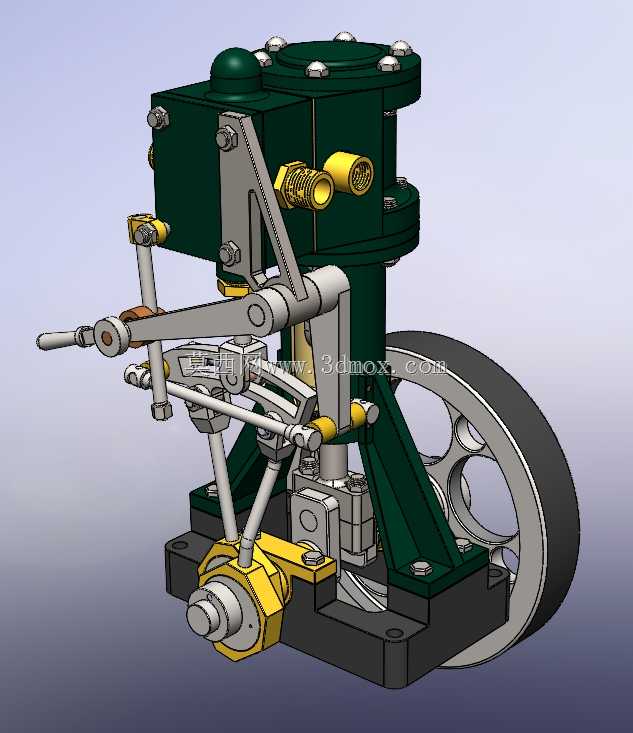

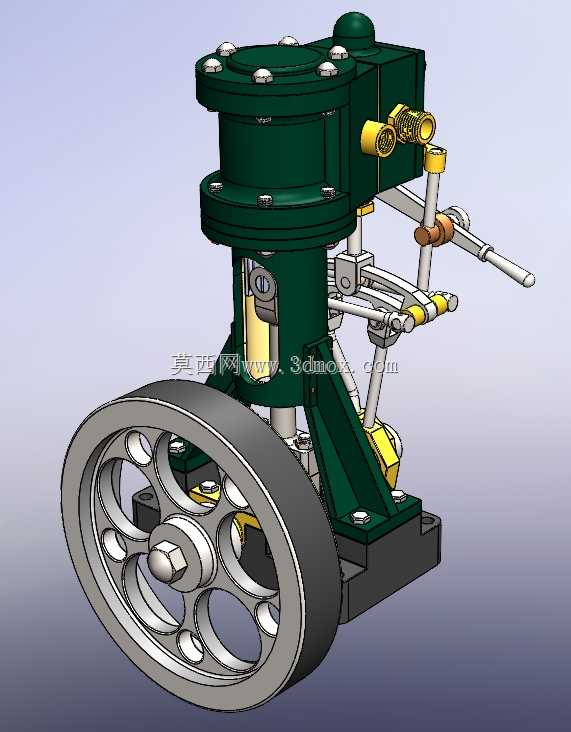

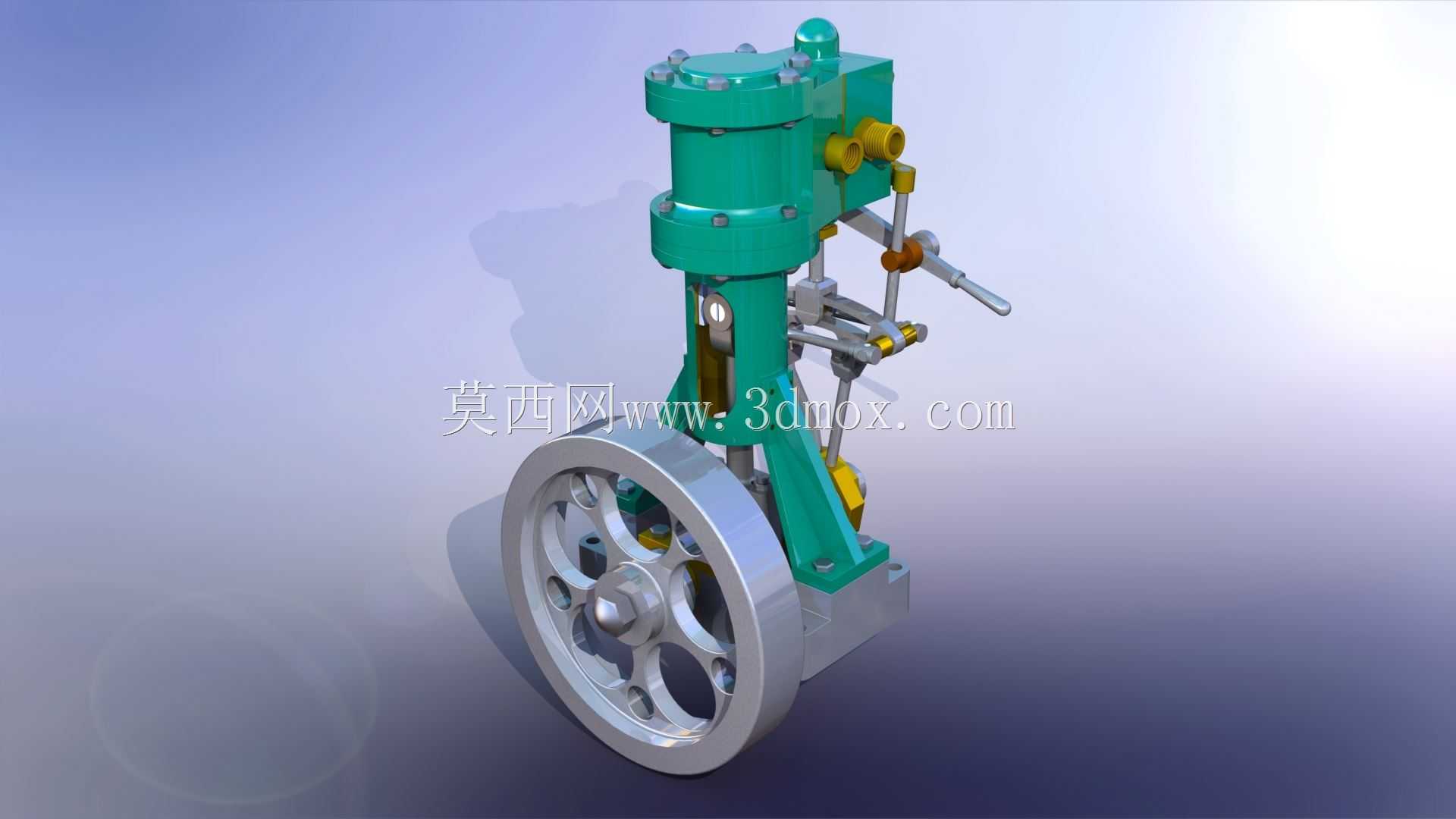

　　这套立式单缸蒸汽动力结构，核心面向小型热力动力演示、老式动力设备复刻以及教学实验场景使用，在小型工坊动力配套、科普展品制作、复古动力装置复原项目中，能够完整还原蒸汽动力的能量转换逻辑，无需额外拆解即可直观观察整套动力传递路径。整套结构采用立式布局，汽缸垂直布置于机架上部，相比卧式同排量蒸汽结构，占地面积缩减约40%，安装底座采用方形法兰式设计，四个安装孔位对称分布于底座四角，适配M8规格的固定螺栓，安装时需保证底座平面与安装基础的平面度误差不超过0.1mm，避免运行过程中因机架偏斜导致连杆运动卡滞。从功能实现逻辑来看，上部汽缸侧部预留两个对称的蒸汽接口，分别对应进汽与排汽通路，接口采用外螺纹快接结构，可直接匹配常规低压蒸汽管路，

　　工作时高压蒸汽通过配气机构交替进入汽缸上下腔，推动活塞做垂直方向的往复运动，活塞的直线动力通过十字头结构传递给侧部的连杆机构，避免连杆摆动对活塞产生侧向力，减少汽缸内壁的偏磨损耗，延长密封件的使用寿命。连杆末端连接曲轴结构，曲轴与侧置的飞轮同轴装配，飞轮采用轮辐式铸铝结构设计，轮缘位置做加厚处理，依靠自身转动惯量储存能量，抵消活塞往复运动的死点冲击，保证输出轴的转动连续性，曲轴输出端可直接连接皮带轮或者小型负载，实现旋转动力的对外输出。设计过程中，配气阀的联动结构是核心难点，这套结构采用与曲轴联动的滑阀配气机构，通过偏心轮带动滑阀杆做往复运动，精准控制进排汽的时序，配气行程的相位差经过反复调整，

　　保证活塞到达上下止点时配气阀能够及时切换汽路，避免蒸汽浪费或者动力不足的问题。所有运动副位置都预留了润滑注油孔，日常维护时可直接通过外露的注油点加注润滑脂，无需拆解外部结构。机架部分采用一体化铸造成型的支撑结构，将汽缸安装座、曲轴轴承座、十字头导轨整合为同一构件，减少了分体装配带来的累积误差，装配时只需依次装入活塞组件、连杆、曲轴、飞轮以及配气联动杆即可完成整机装配，装配公差控制在IT7级，既保证运动部件的灵活转动，又不会出现过大的间隙导致的运行异响。从安装边界来看，整机最大外轮廓尺寸控制在适配小型桌面安装的范围，飞轮侧部突出机架的距离不超过整体宽度的1/3，安装时需在飞轮外侧预留不小于50mm的安全间隙，

　　避免转动过程中与周边构件发生干涉，蒸汽接口侧需预留管路安装空间，保证管路弯折半径不小于管路直径的3倍，减少蒸汽流动的阻力损失。整套结构的运动逻辑完全复现了传统蒸汽动力的工作原理，没有做过度的简化，活塞密封采用活塞环结构，能够承受0.3-0.6MPa的低压蒸汽输入，运行转速可稳定在100-300r/min区间，既可以作为教学演示的具象模型，也可以作为小型复古动力装置的核心动力单元，在实际配套使用时，只需搭配小型蒸汽锅炉、蒸汽管路以及冷凝回路即可组成完整的动力系统，输出的旋转动力可驱动小型发电机、水泵或者工坊小型作业机具，满足低转速大扭矩的动力输出需求。结构设计时充分考虑了拆装维护的便利性，所有外部紧固件都采用统一规格的外六角螺栓，日常检修时只需常规扳手即可完成拆解，汽缸上部的阀组盖板可以单独拆卸，无需吊起整个汽缸即可检查配气滑阀的磨损情况，曲轴两侧的轴承采用带座密封轴承，能够有效阻挡运行过程中产生的油污外溢，同时避免外界灰尘进入轴承内部加剧磨损。
