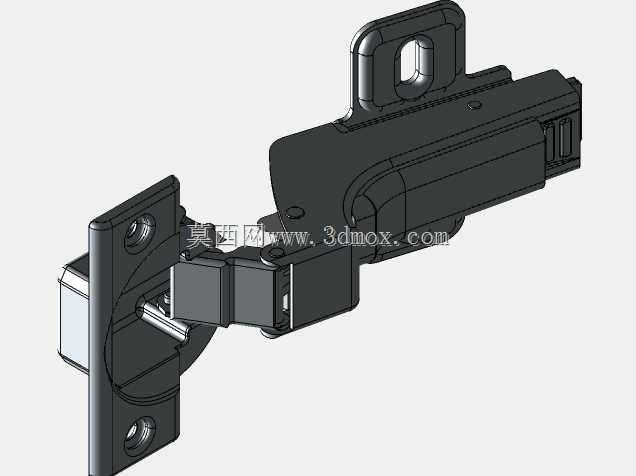

家具柜门缓冲阻尼铰链装配结构

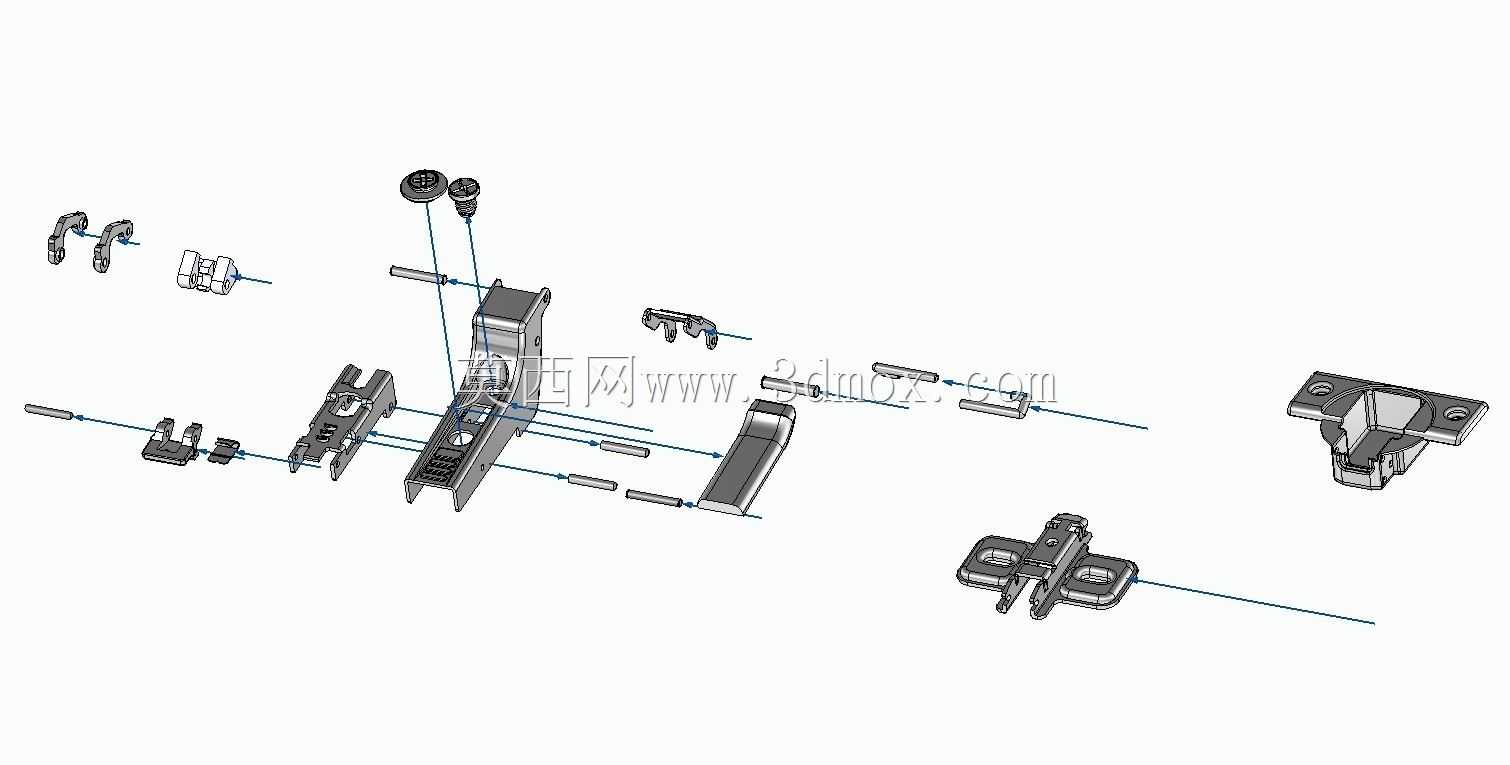

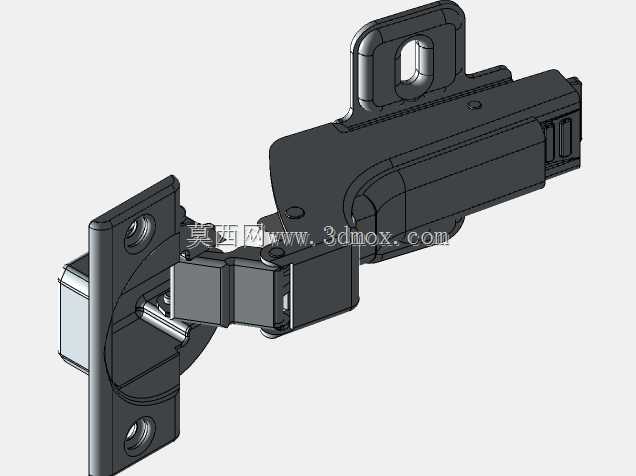

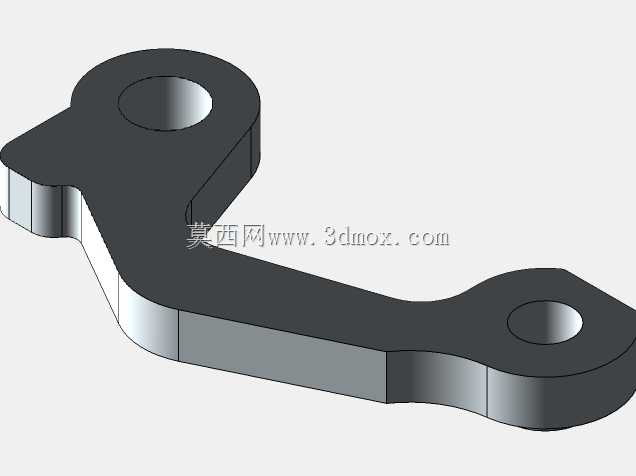

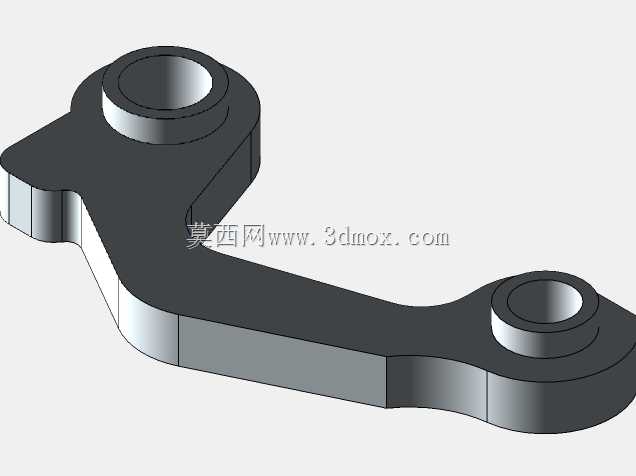

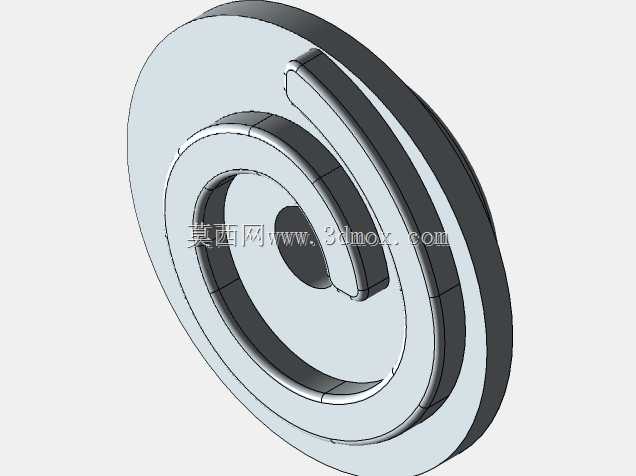

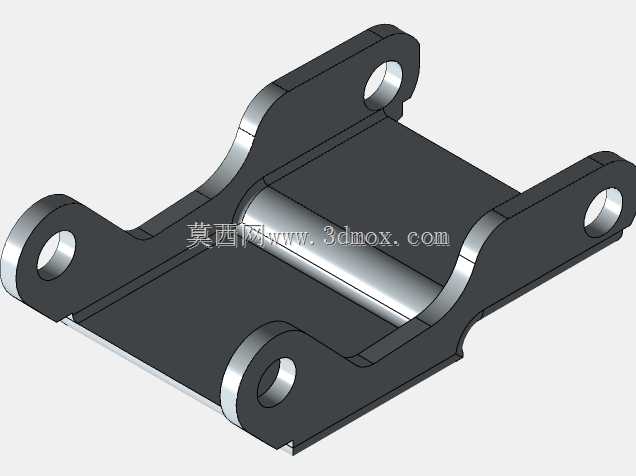

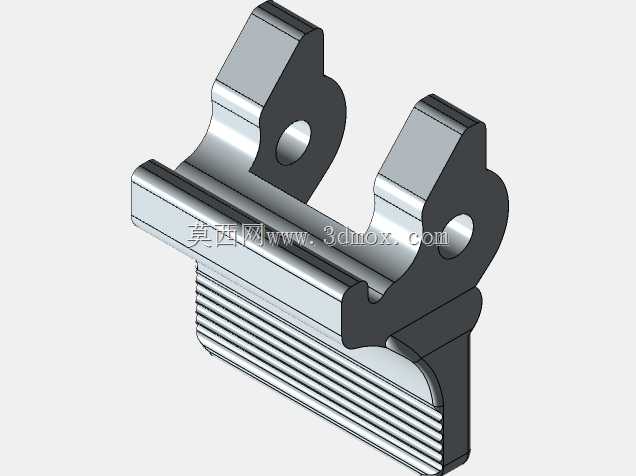

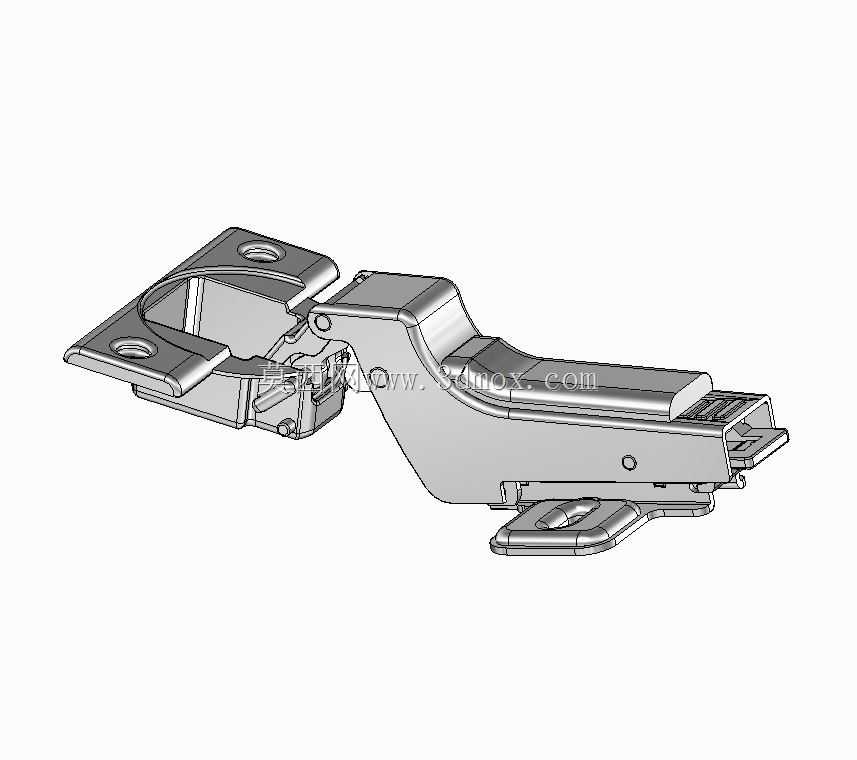

　　这套铰链结构主要应用于民用家具、定制柜体的柜门连接场景，是板式家具、橱柜、衣柜、卫浴柜等产品上实现柜门开合转动的核心连接件，日常使用中承担柜门与柜体的铰接承载、开合缓冲、位置调节的核心功能，直接影响柜门的使用手感与长期开合可靠性。从拆解的装配结构来看，整套组件包含铰杯、铰臂、底座、阻尼缓冲模块、连接销轴、调节螺钉、复位弹簧几个核心部分，各零件之间通过销轴实现转动副连接，弹簧提供开合过程的复位力矩，内置的阻尼模块则在柜门关闭到最后一段行程时提供线性缓冲阻力，避免柜门关闭时与柜体发生刚性碰撞产生噪音，同时也能降低长期碰撞带来的柜体连接松动问题。设计过程中首先要匹配常规16-22mm厚度的板式柜门安装需求，

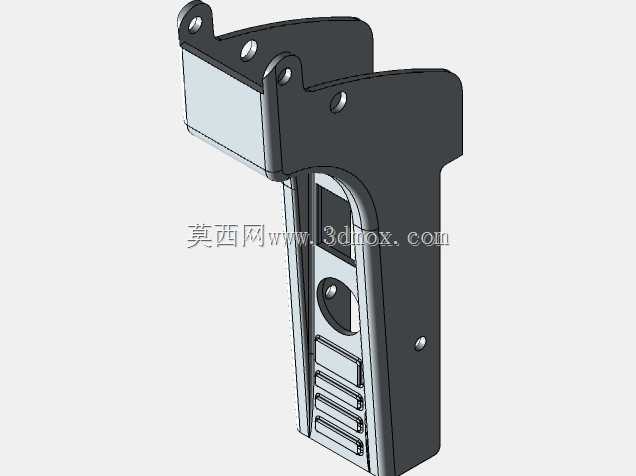

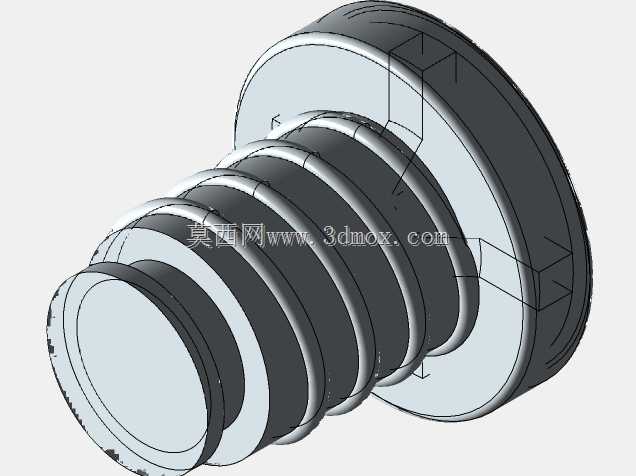

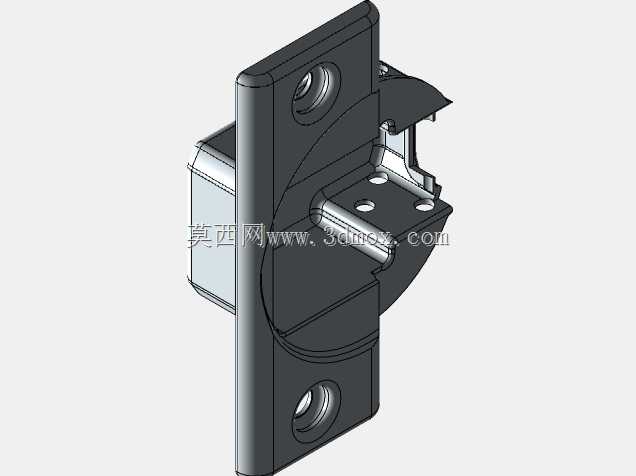

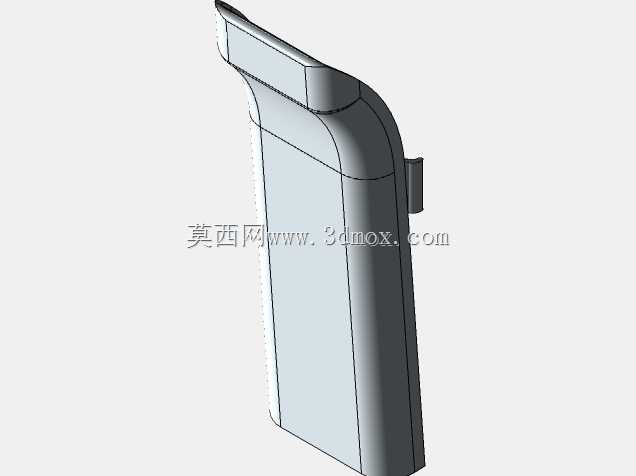

　　铰杯的开孔直径采用行业通用的35mm标准规格，开孔深度控制在11.5-13mm区间，确保铰杯嵌入柜门后不会穿透门板饰面，同时预留足够的螺钉连接壁厚。铰臂与底座的连接结构设计了三维调节余量，前后调节范围覆盖±2mm，上下调节范围覆盖±2mm，左右覆盖±1.5mm，能够抵消柜体加工、门板裁切过程中产生的尺寸公差，安装时无需反复扩孔调整，仅通过底座与铰臂上的调节螺钉就能完成柜门缝隙的对齐校准，大幅降低现场安装的调试难度。转动副的配合间隙控制在0.05-0.1mm之间，既保证开合过程无卡滞，也不会因为间隙过大导致柜门长期使用后出现下垂错位。所有金属冲压件的折弯圆角统一设置为R0.3-R0.5，避免锐边割伤安装人员与使用用户，

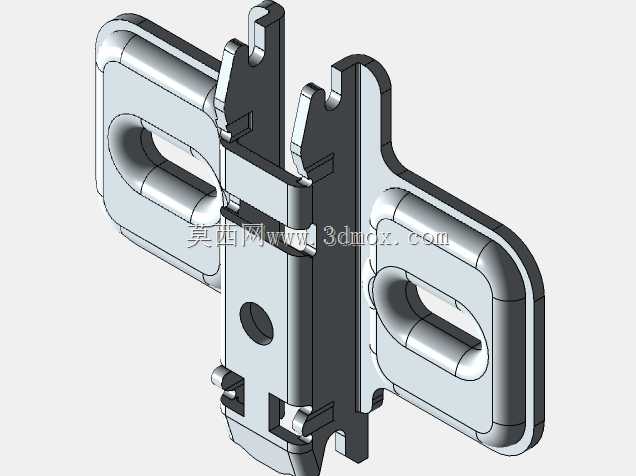

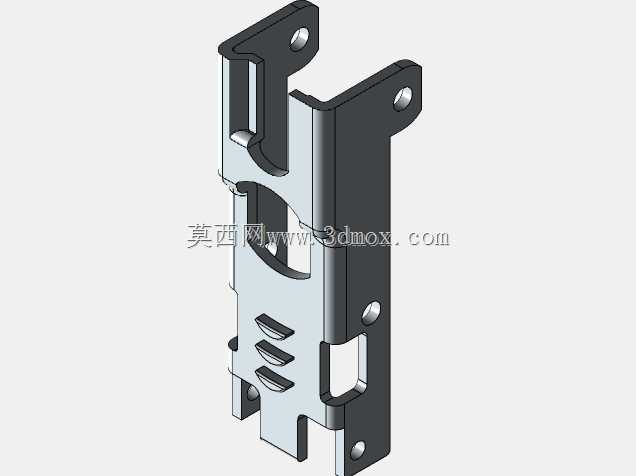

　　表面采用镀镍处理，能够适应厨卫空间的高湿度环境，降低长期使用后的锈蚀概率。底座的安装孔位适配常规的柜体侧板安装场景，既支持螺钉直接固定，也预留了快装卡扣的安装位置，能够匹配不同品牌的快装底座系统，提升配件的通用适配性。阻尼模块的行程设计与铰链的开合角度做了匹配，当柜门开启角度达到110度时达到最大开启限位，避免柜门过度转动碰撞旁边的柜体或墙面，关闭过程中当柜门与柜体夹角小于15度时阻尼结构开始介入，缓冲力随关闭角度减小线性提升，最终实现轻柔闭合，不会出现夹手的问题。整套结构的受力路径经过优化，铰臂的冲压加强筋位置对应开合过程的最大弯矩点，在10kg重量的柜门负载下，经过五万次开合测试后，铰臂的形变量控制在0.2mm以内，

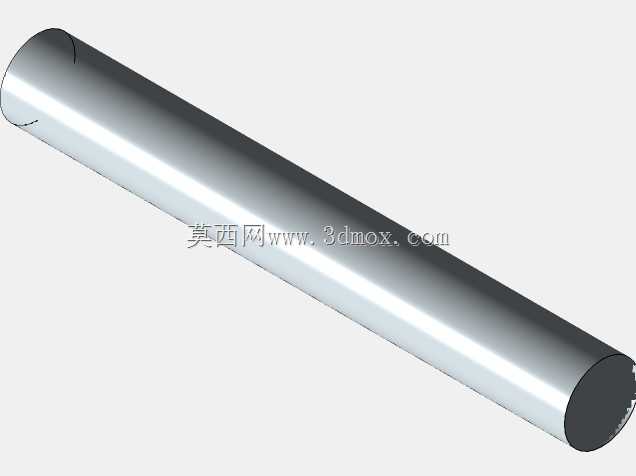

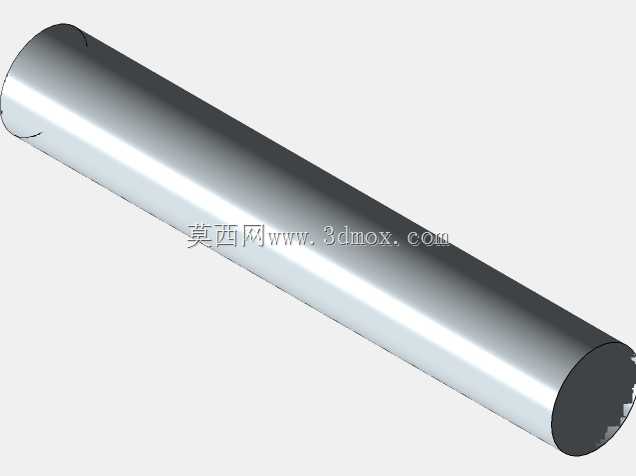

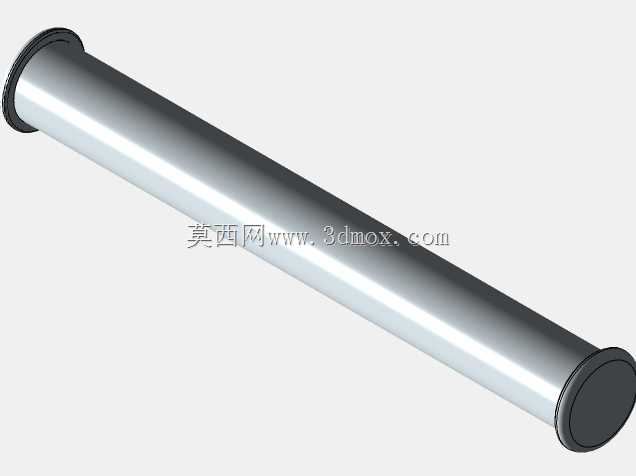

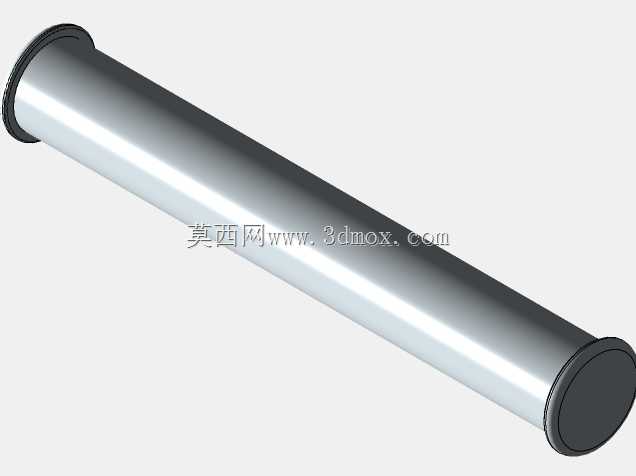

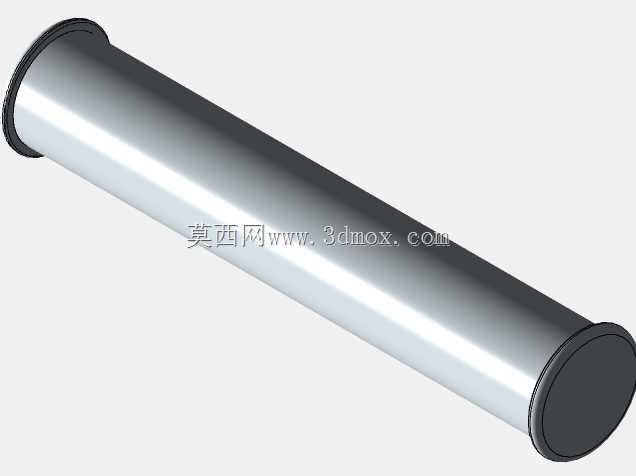

　　不会出现明显的柜门下垂问题。连接销轴采用不锈钢材质，与铰臂、铰杯的转动配合面做了表面硬化处理，长期转动磨损量极小，避免长期使用后出现开合松动异响。弹簧的刚度经过匹配调校，既保证柜门关闭时能够自动拉合到位，不会出现关不严的缝隙，也不会因为弹簧力过大导致开合手感过硬。安装边界方面，铰杯嵌入柜门后，边缘距离门板侧边的距离预留3-6mm的调节余量，适配不同的门边铣型工艺，当柜体侧板厚度大于16mm时，底座安装后不会与侧板边缘产生干涉，全盖、半盖、内嵌三种安装规格的底座可以互换，仅需要更换底座就能适配不同的柜门覆盖需求，无需更换整套铰链组件，降低生产端的配件备货种类。
