AL2-10MR-A小型控制继电器面板结构

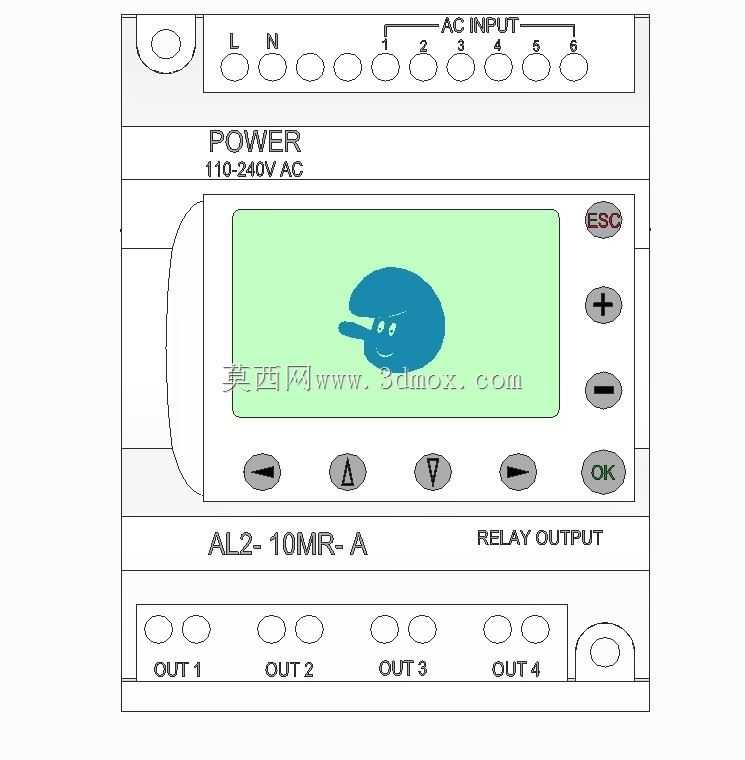

　　做小型设备电控系统选型的时候，这类集成显示与按键操作的微型控制继电器出镜率极高，尤其是在单机自动化的小型工位、配套辅机的逻辑控制场景里，不用额外搭配触摸屏与扩展IO模块，单台设备就能完成简单的逻辑判断、参数设置与输出驱动，大幅压缩电控柜的安装空间与布线工作量。从结构设计来看，这款控制器的面板布局完全贴合现场操作人员的使用习惯，上方排布的AC INPUT端子区明确区分L、N电源进线与6路输入通道，端子间距留足了常规冷压端子的接线操作空间，不会出现相邻端子接线时互相干涉的问题，端子旁的丝印标识直接做在面板壳体上，长期使用也不会因为擦拭、油污侵蚀出现标识模糊的情况。中部的显示区域采用浅绿色背光液晶屏，屏幕尺寸刚好能覆盖4行参数显示需求，

　　日常查看运行状态、设置参数时不用凑近就能清晰读取数值，屏幕右侧竖向排布ESC退出、参数加、参数减、OK确认四个实体按键，按键的按压行程设置在1.2mm左右，按压力度适配现场戴薄劳保手套操作的场景，不会出现按动无反馈或者误触发的问题；屏幕下方横向排布的四个方向导航键与功能键，键面做了内凹的防滑纹理，指尖按动时的定位感很强，即使是视线不长期盯着面板的盲操作场景，也能快速找准对应按键。下方的RELAY OUTPUT区域设置了4路继电器输出端子，每两路输出为一组，端子旁清晰标注OUT1到OUT4的通道序号，每组输出的端子间距与上方输入区保持一致，接线时可以统一选用同规格的冷压端头，减少物料准备的种类。

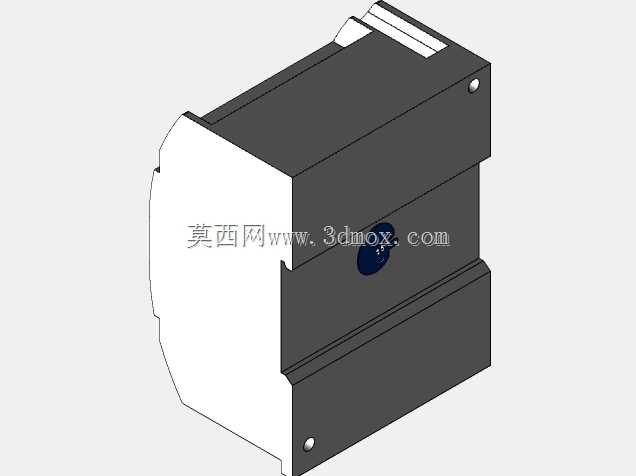

　　面板左下角标注的POWER 110-240V AC标识，明确了这款设备的宽电压供电特性，不用额外配置开关电源转换电压，直接接入车间常用的工频交流供电就能工作，适配国内绝大多数工业现场的供电环境，也能兼容部分进口设备配套的110V供电场景。安装边界方面，这款控制器采用标准的面板嵌入式安装结构，壳体侧面预留了卡扣安装位，安装时只需要在电控柜面板上开出对应尺寸的矩形安装孔，将控制器推入后扣紧侧面卡扣就能完成固定，不需要额外的固定螺丝，拆装维护的时候只需要按压卡扣就能将设备从面板推出，更换或者调试都非常方便。从实际应用场景来说，这类控制器常被用在小型输送带的启停控制、单机工位的计数与逻辑联锁、小型恒温设备的温度采集与输出控制、

　　警示灯的逻辑触发等场景，本身集成的继电器输出可以直接驱动小功率的接触器、电磁阀、警示灯等负载，不需要额外加装中间继电器做信号中转，进一步简化了电控回路的设计。建模过程中需要重点关注几个结构细节：一是按键与面板壳体之间的间隙，要预留0.3mm的活动间隙，同时要考虑面板贴膜的厚度，避免装配后按键出现卡滞；二是端子区域的沉台深度，要保证接线端子插入后，端子尾部的接线螺丝完全处于沉台内部，不会突出面板表面，影响外盖的装配；三是屏幕区域的视窗开口尺寸，要比液晶屏的显示区域单边大0.5mm，避免装配公差导致屏幕显示区域被壳体遮挡，同时视窗内侧要做遮光筋，防止背光从屏幕与壳体的缝隙漏出，影响显示效果。另外壳体的边角都做了R2的圆角处理，既避免安装时划伤操作人员，也能提升面板整体的视觉协调性，面板表面的丝印区域做了微凹的处理，丝印油墨填充后与面板表面齐平，不会因为长期擦拭出现油墨脱落的问题。
