手持便携式电动瓷砖石材切割机结构

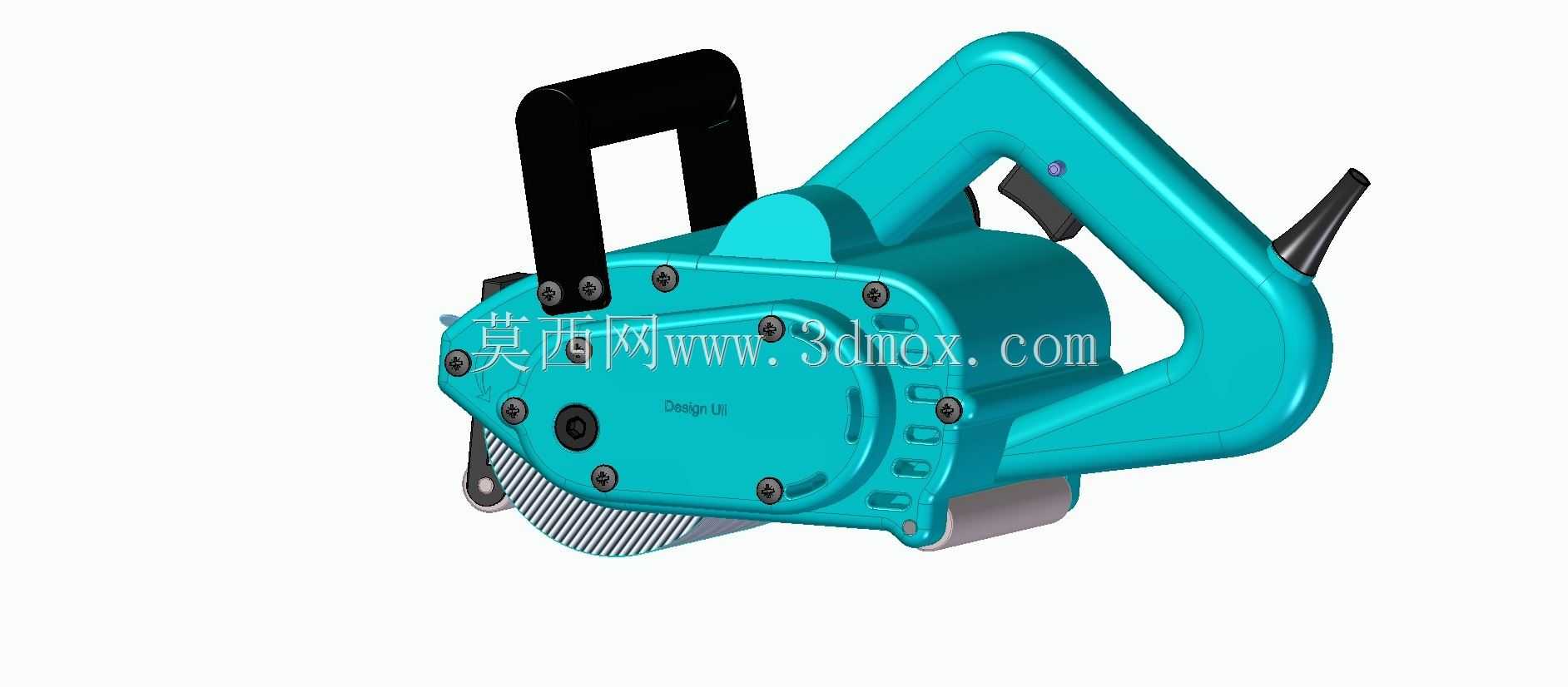

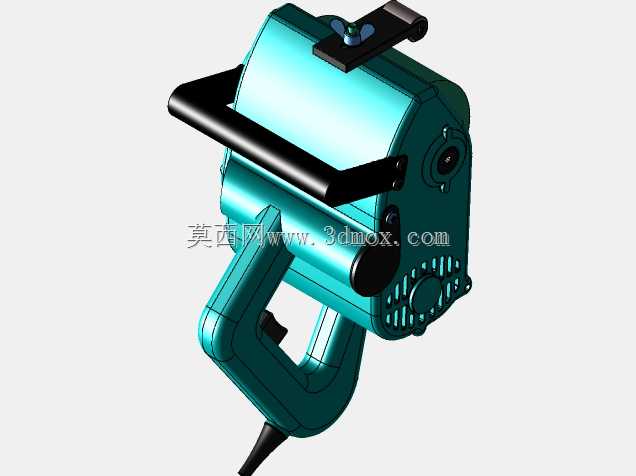

　　这款手持电动切割机具的三维结构，完整还原了现场施工类切割设备的人机交互与功能布局，在装修施工、石材加工、建材现场裁切场景中，这类设备是替代手工裁切、提升切口精度的核心手持机具。从结构布局来看，整机采用D型主握把搭配前置辅助提手的双握持设计，主握把的内圈弧度贴合成年男性手掌自然弯曲的形态，握持区域做了内凹的防滑筋位布局，作业时手腕可保持自然顺直状态，长时间握持操作能有效降低腕部劳损；前置辅助提手位于切割头上方重心靠前位置，切割进给时可通过辅助手施加垂直向下的压力，保证锯片与待切材料表面贴合稳定，避免切割过程中出现跳片、切口偏移的问题。动力舱部分采用一体化密封式壳体设计，壳体上的紧固螺丝点位沿壳体分型面均匀排布，

　　既保证了壳体拼接的同轴度，也能阻挡切割过程中产生的粉尘、水渍进入内部腔体，保护内部传动与动力组件；壳体侧面预留的散热槽沿电机转子轴向排布，可在电机运转时形成贯通的散热风道，持续带走绕组产生的热量，避免高负载连续切割时出现过热停机的问题。切割执行端采用半包围式护罩结构，护罩可随切割深度的调整上下偏转，未切入材料时护罩完全覆盖锯片外露部分，降低误触风险，切割进给时护罩被材料表面顶起回缩，仅露出切入材料的锯片段，兼顾作业安全与切割行程需求；底板为平直金属平板结构，底板平面与锯片端面的垂直度经过结构限位保证，切割时底板完全贴靠材料表面，可保证切口垂直不歪斜，底板上预留的深度调节槽位，可根据待切材料的厚度调整锯片伸出底板的长度，

　　避免锯片过度伸出造成的安全隐患与动力损耗。整机的出线端位于主握把末端，采用防弯折的橡胶护套结构，可避免作业过程中反复拉扯线缆造成线芯断裂，出线角度顺着握把延伸方向，不会干扰握持操作的手部动作。从安装边界来看，整机的最大外轮廓尺寸适配常规工具收纳箱的格位，可直接放入普通电工工具包携带，作业时不需要额外的固定安装平台，仅需平整的材料放置面即可开展切割作业，适配家装现场零散裁切、石材加工小批量修边、瓷砖现场开孔修边等多类灵活作业场景。结构设计上充分考虑了手持作业的动平衡特性，整机重心落在双握持点的中心连线上，进给作业时不需要额外施加平衡力矩，单手即可稳定控制切割走向，对于厚度20mm以内的瓷砖、石材、轻质砌块都可实现一次进给切透，

　　切口边缘无明显崩边，减少后续打磨修边的工作量。传动部分的齿轮组布局在切割头侧腔，与电机输出轴直连，传动路径短，动力损耗小，壳体上的轴承位同轴度公差控制在0.02mm以内，可保证锯片运转时的径向跳动量控制在合格范围内，避免切割时出现锯片摆动造成的切口毛边问题。
