光伏屋顶瓦片间隙线缆防护结构

　　分布式光伏屋面敷设场景中，瓦片叠压间隙的线缆防护一直是现场安装容易忽略的细节点，不少项目投运后出现线缆绝缘层被瓦片棱边磨损、雨水顺着线缆间隙倒灌进瓦片下层、多根线缆交叉排布杂乱无章的问题，后期运维排查故障时很难快速梳理线序，甚至存在绝缘破损引发漏电的安全隐患。这款防护结构正是针对两块屋瓦之间的穿线场景设计，适配直径6mm的光伏直流线缆，可同时容纳多根线缆并排排布，解决瓦片间隙处的线缆防护、排布规整需求。

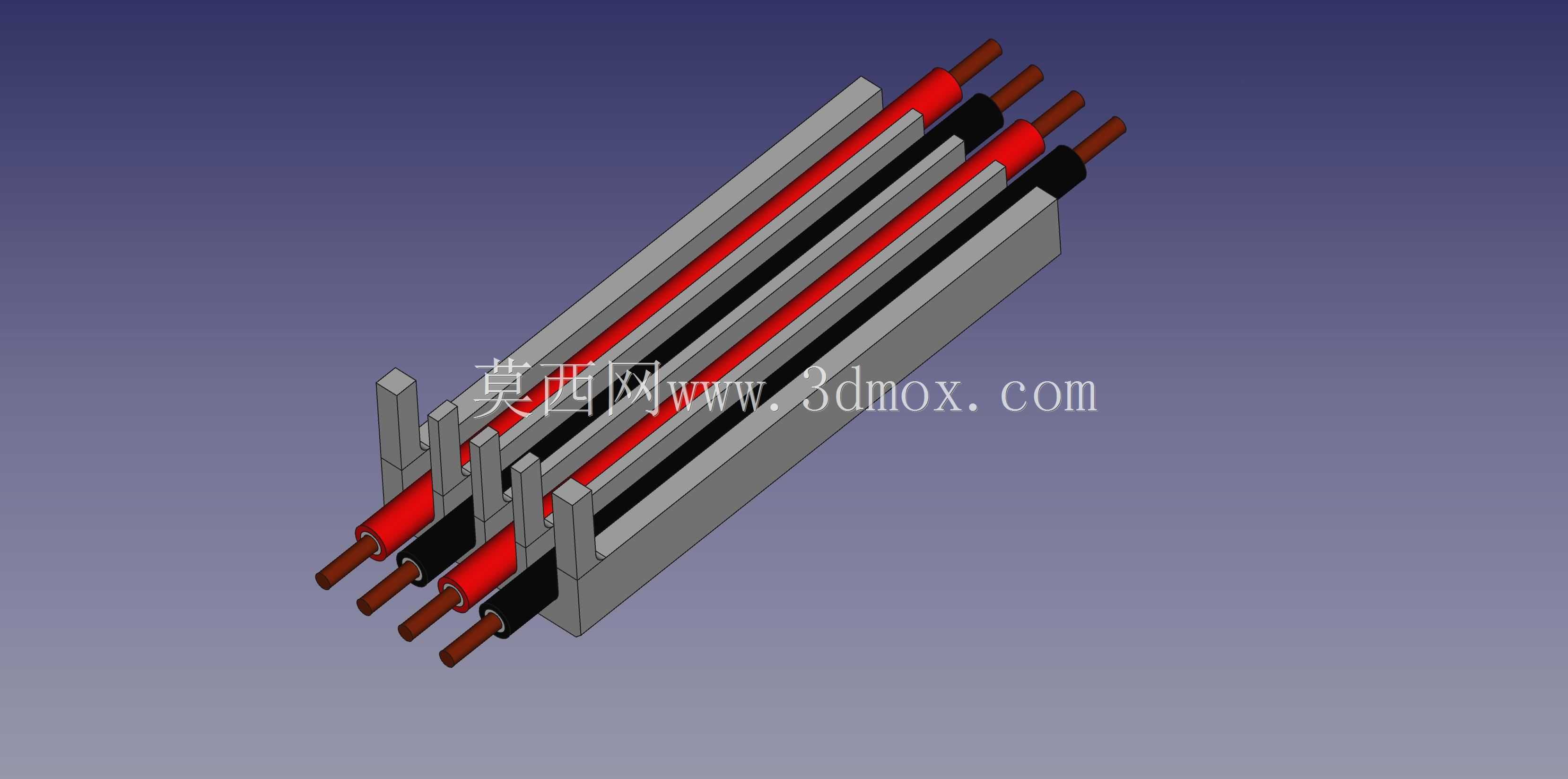

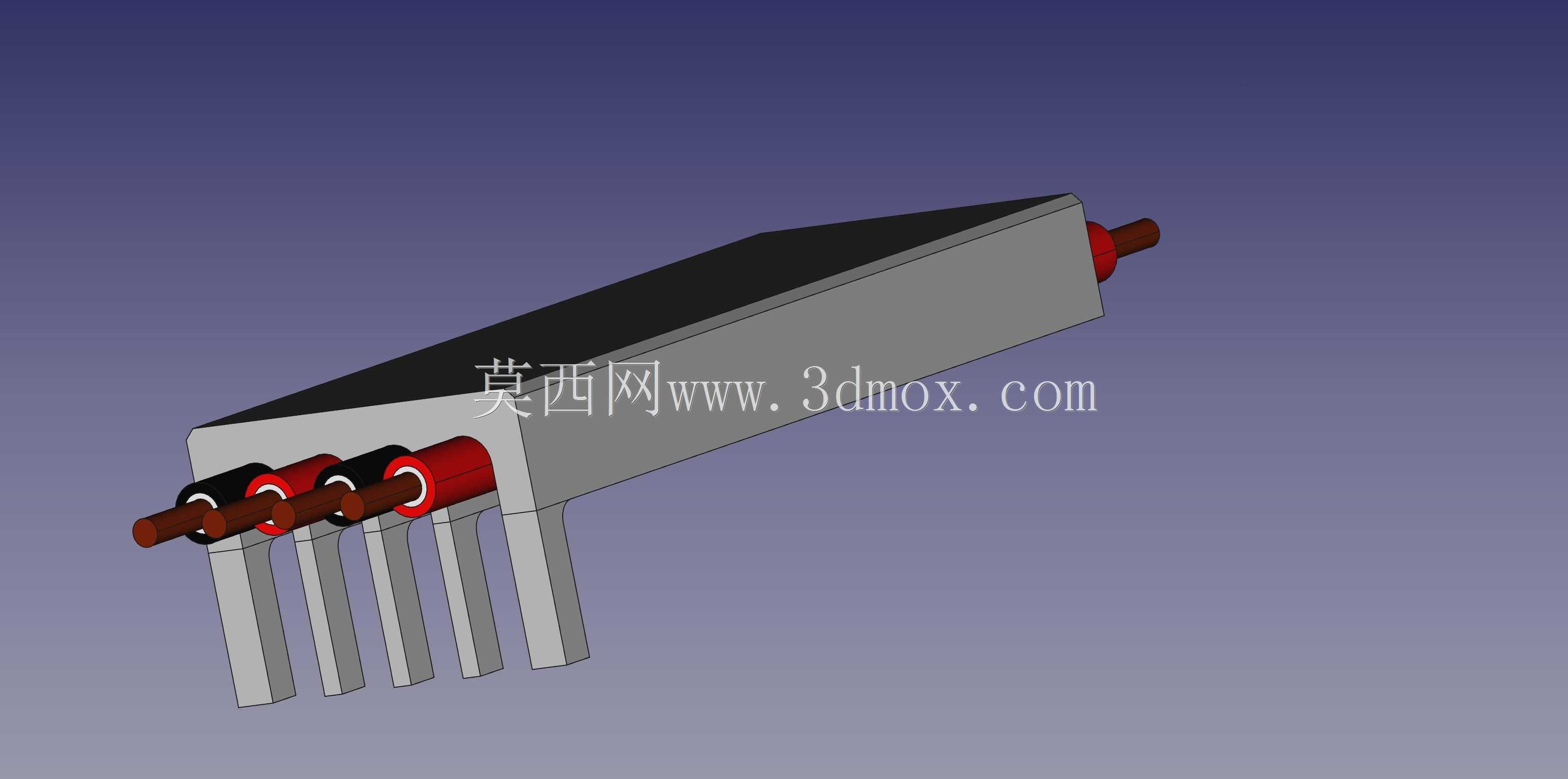

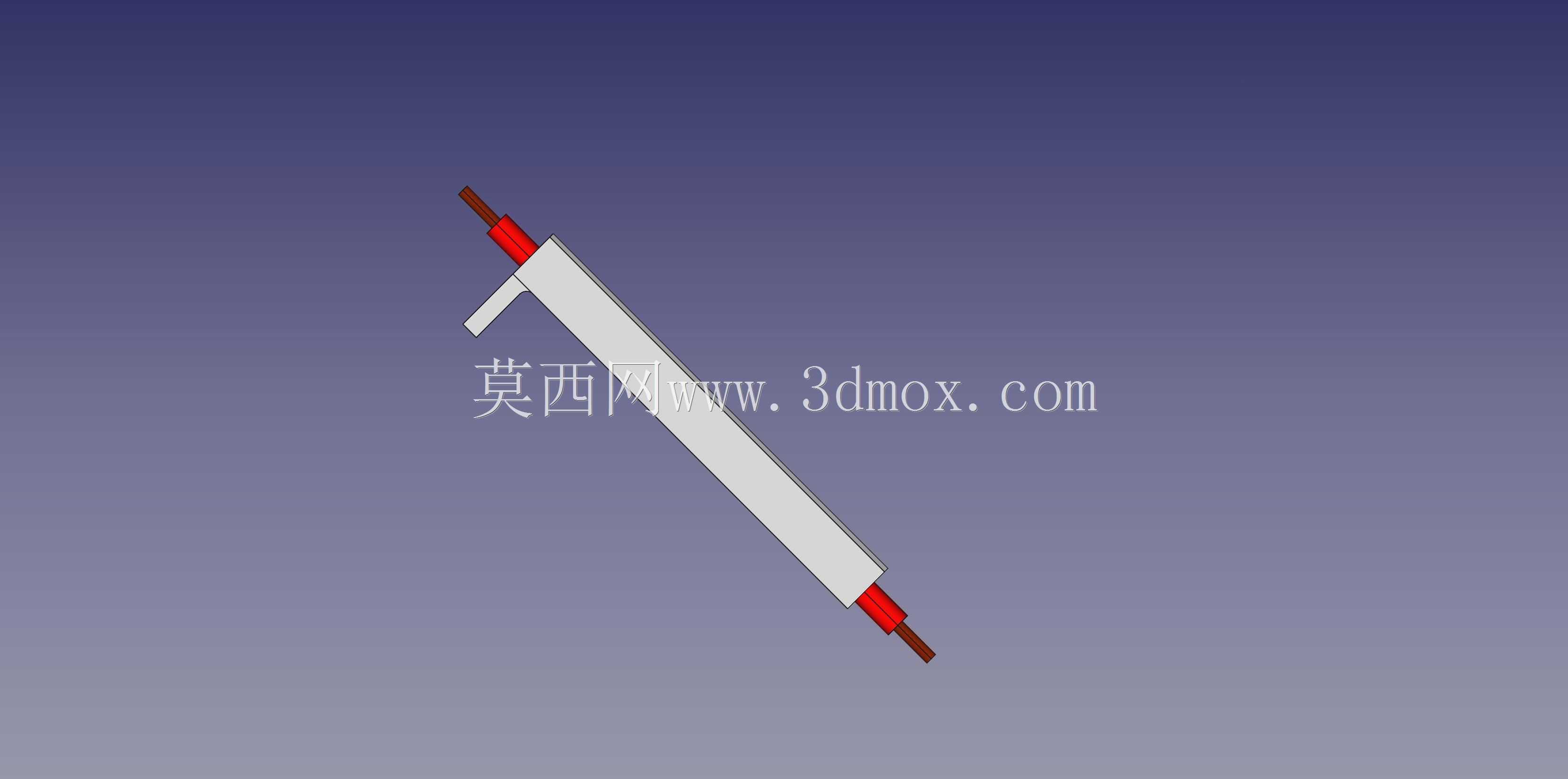

　　从结构设计逻辑来看，整体采用长条形槽式主体搭配多组间隔排布的压线卡爪结构，槽体的宽度刚好匹配常规屋面瓦片的叠压缝隙宽度，安装时可直接嵌入两块瓦片的搭接间隙内，不需要额外对瓦片进行裁切打孔，不会破坏屋面原有防水结构。槽体内部设置有平行的线缆容纳槽位，每根线缆对应独立的槽道，避免多根线缆互相挤压缠绕，卡爪结构从槽体两侧向上延伸，顶端做了圆弧过渡处理，不会划伤线缆外绝缘层，安装时只需要将线缆依次压入对应槽位，卡爪自身的弹性形变即可将线缆牢牢固定在槽内，不需要额外使用扎带或者卡扣固定，现场安装效率可提升40%以上。

　　考虑到屋面长期暴露在户外环境，结构的壁厚设计做了针对性优化，槽体主体壁厚均匀，既保证足够的结构强度承受瓦片叠压的荷载，不会因为长期受压出现变形塌陷挤压内部线缆，又控制了整体的结构重量，不会给屋面增加额外的荷载负担。结构的两端做了平滑的喇叭口导向设计，线缆穿入时不会被端口的锐边划伤绝缘层，同时端口处预留了一定的冗余空间，允许线缆在温度变化产生热胀冷缩时有轻微的位移余量，避免长期应力拉扯导致线缆接头松动。

　　实际安装过程中，这款防护结构的安装边界非常清晰，不需要额外的安装辅件，直接顺着瓦片的搭接缝隙嵌入即可，槽体的上表面与瓦片上表面基本齐平，不会突出瓦片表面影响后续的屋面维护行走，也不会因为突出结构导致瓦片搭接处出现缝隙引发漏水问题。针对不同排布数量的线缆需求，结构可以沿长度方向自由裁切，不需要特殊的裁切工具，普通的手工锯或者角磨机即可完成现场裁切适配，适配不同宽度的瓦片间隙场景。

　　从功能特性上看，这款结构除了基础的防磨损防护作用外，还能起到规整线序的作用，多根光伏线缆沿槽道平行排布，后期运维时可以快速区分不同组串的线缆，排查故障时不需要翻找杂乱的线堆。同时槽体的隔离结构可以避免多根线缆之间长期摩擦导致的绝缘层破损，降低线缆之间短路的风险。槽体底部设计有细微的排水凹槽，即使有少量雨水顺着线缆流入槽内，也可以顺着凹槽从两端排出，不会在槽内积水浸泡线缆绝缘层，延长线缆的户外使用寿命。

　　在建模实现层面，这款结构的特征逻辑非常清晰，主体采用拉伸特征生成基础槽体，卡爪结构采用阵列特征沿槽体长度方向等距排布，所有的棱边都做了R0.5以上的圆角处理，完全符合注塑加工或者挤出加工的工艺要求，不需要额外做工艺补正即可直接开模量产。建模时特意考虑了安装公差，槽体的外部宽度尺寸比常规瓦片搭接间隙小0.2mm，避免因为瓦片制造公差导致结构无法嵌入，内部线缆槽的直径比6mm线缆大0.3mm，既保证线缆可以轻松穿入，又不会因为间隙过大导致线缆在槽内晃动。
