格兰富配套传感式齿轮变速箱结构设计

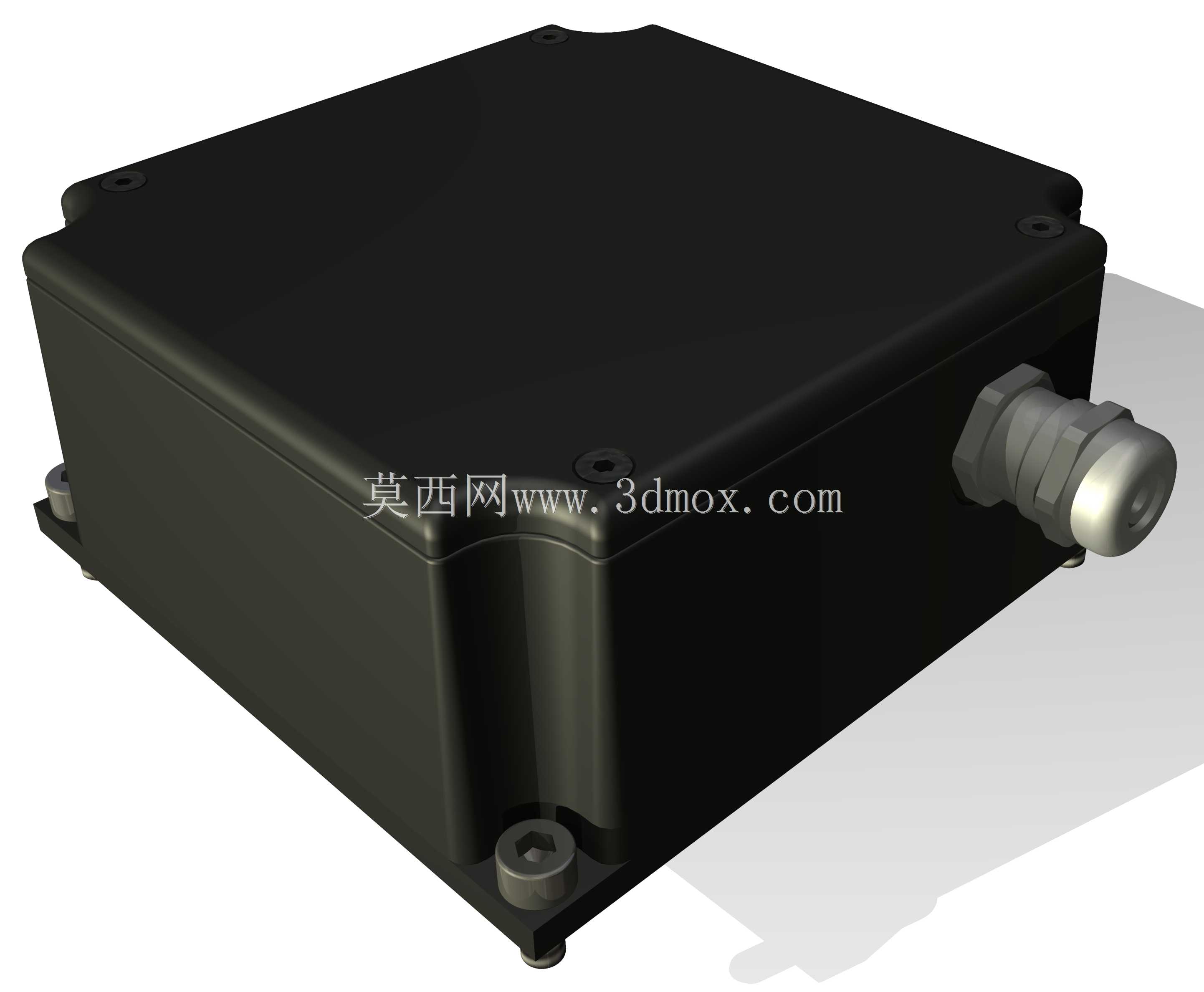

　　在工业流体输送、水处理泵站、暖通循环水系统的现场部署场景中，这类集成传感接口的齿轮变速箱常作为格兰富系列水泵机组的核心传动配套单元，承担着动力匹配、转速转换、运行状态信号采集的多重作用，区别于常规开式传动齿轮箱，该结构在设计之初就充分考虑了水泵类负载长期连续运行、现场环境多水汽多粉尘的工况特点，从壳体密封到接口布局都做了针对性的工程适配。从结构设计逻辑来看，整个箱体采用一体化压铸成型的方形封闭结构，边角位置做了圆弧过渡处理，既避免了压铸过程中应力集中导致的壳体开裂问题，也能减少现场安装时尖锐边角对操作人员的磕碰风险，壳体壁厚经过载荷校核，在满足齿轮啮合传动的刚性支撑要求前提下，尽可能压缩了整体壁厚冗余，兼顾了箱体强度与整机重量控制。

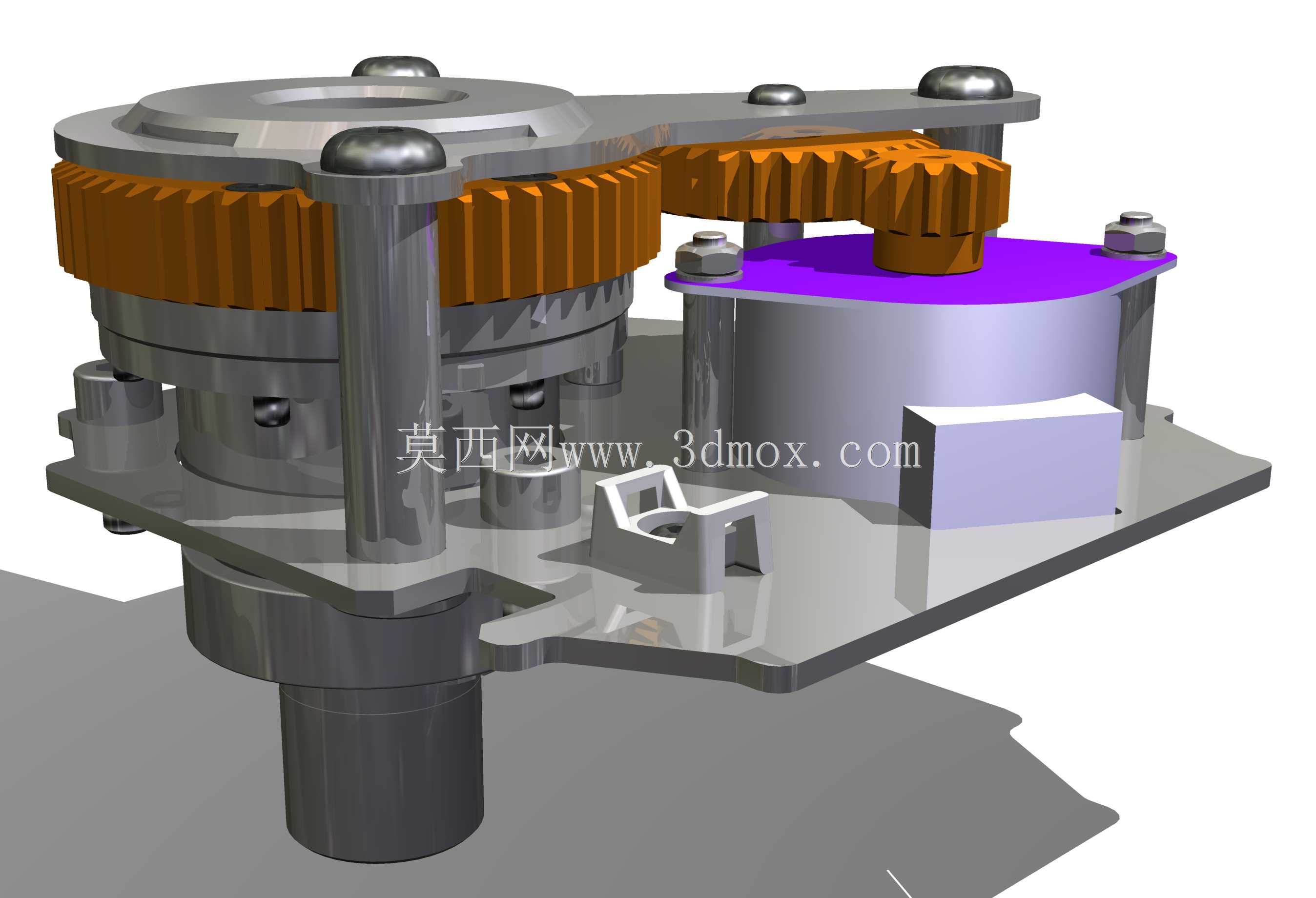

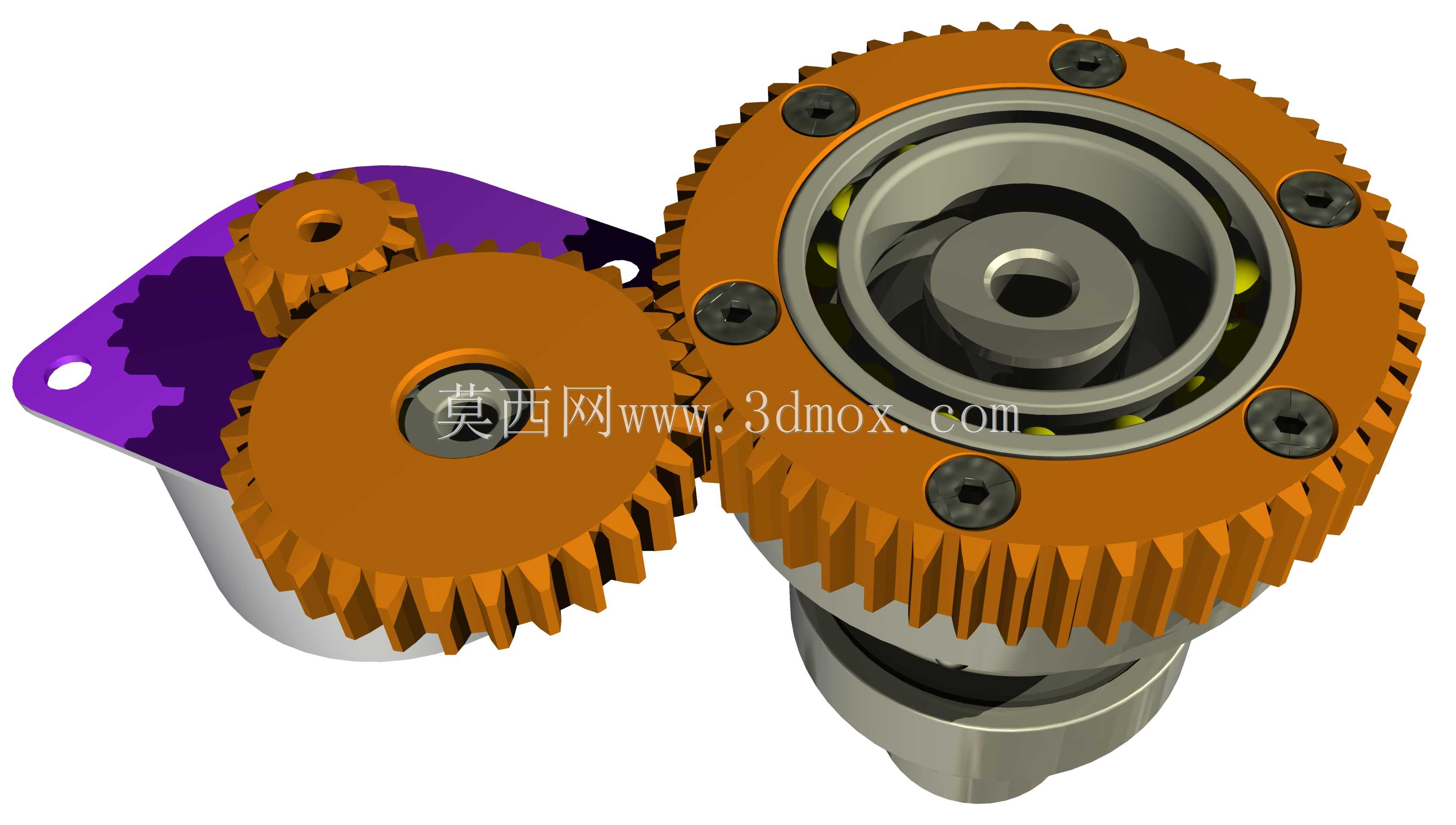

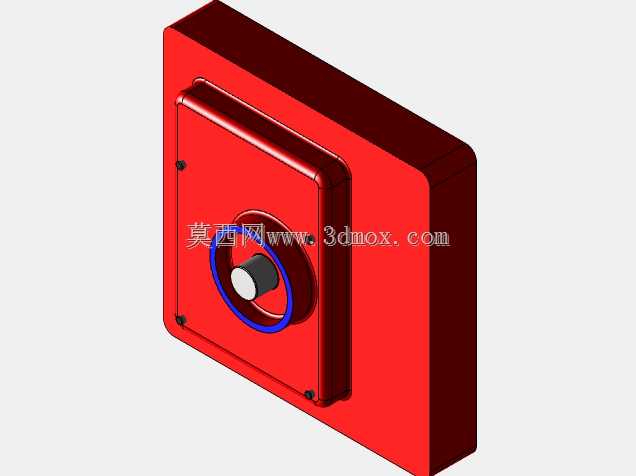

　　安装边界方面，箱体底部预留了四个带金属衬套的固定安装孔，孔位公差按照IT7级精度设计，可直接适配常规水泵机组的安装底座标准孔距，不需要额外做转接板加工，安装时只需将固定螺栓穿过衬套孔锁紧即可，衬套的存在可以避免长期运行中螺栓预紧力对压铸壳体的压溃损伤，提升长期连接可靠性。侧面预留的防水航插接口是该结构的核心设计亮点，接口采用阶梯式密封结构，内置橡胶密封圈与锁紧卡扣，可直接对接转速、油温、振动类传感元件的信号线缆，不需要在现场额外对箱体做开孔加工，航插的防护等级可以满足户外露天安装的防雨防尘要求，线缆接入后不会因为现场喷淋、积尘导致信号传输故障。内部齿轮传动方案采用斜齿圆柱齿轮啮合布局，相比直齿结构传动噪音更低、承载能力更强，

　　适合水泵类负载平稳连续运行的需求，齿轮轴的支撑位预留了标准轴承安装位，可适配深沟球轴承与圆锥滚子轴承两种选型方案，用户可根据实际传输扭矩大小灵活选配，轴承位外侧设计了骨架油封安装槽，可有效阻隔箱体内润滑油泄漏，同时避免外部水汽、粉尘进入箱体内部污染润滑介质。箱体上盖与下壳的连接面设计了连续的密封胶槽，装配时填充成型密封胶即可实现整圈密封，不需要额外加装密封垫片，既减少了装配工序，也避免了垫片长期老化导致的密封失效问题，上盖表面预留了两个注油与排气螺塞孔，日常维护时不需要拆开上盖即可完成润滑油补充与箱体内气压平衡，大幅降低现场运维的工作量。在实际选型匹配过程中，该类齿轮箱可适配不同功率段的驱动电机，通过调整内部齿轮副的传动比，

　　即可实现水泵叶轮工作转速的精准匹配，满足不同扬程、流量工况下的水泵运行需求，集成的传感接口可实时采集齿轮箱输出轴转速、箱体振动值、润滑油温等运行参数，接入泵站的自控系统后可实现传动部件的故障预判，避免突发停机影响整个水系统的正常运行。从三维建模的工程实现角度来看，整个结构的建模过程严格按照自上而下的设计逻辑开展，先确定安装孔位、输出轴中心高、航插接口位置等对外安装接口的硬点尺寸，再向内推导壳体内部的齿轮容纳腔、轴承安装位、密封槽结构，所有配合尺寸都预留了合理的加工公差与装配间隙，既不会因为间隙过大导致传动晃动，也不会因为间隙过小导致装配卡滞，壳体的拔模角度按照压铸工艺要求设置为1.5度，所有转角位置都预留了R0.5以上的工艺圆角，完全符合压铸模具的开模要求，不需要做额外的工艺修改即可直接投入生产加工。
