直滑式线性位移电位器结构建模

　　这款直滑式线性位移电位器的三维建模，完全参照实物样品测绘尺寸完成，建模过程中优先还原了实际装配的公差配合关系，没有做理想化的无间隙简化，能直接用于电路板装配干涉校验、控制面板布局模拟。从实际应用场景来看，这类滑动电位器大量用在调音台音量推子、工业控制操作台的参数调节旋钮替代件、小型实验设备的位移反馈输入端、消费电子的滑动调节模块上，和旋转电位器相比，它的调节行程直观，操作者可以通过推柄的位置直接判断当前参数的大致档位，不需要额外的刻度标识辅助，在需要快速粗调参数的场景下操作效率更高。

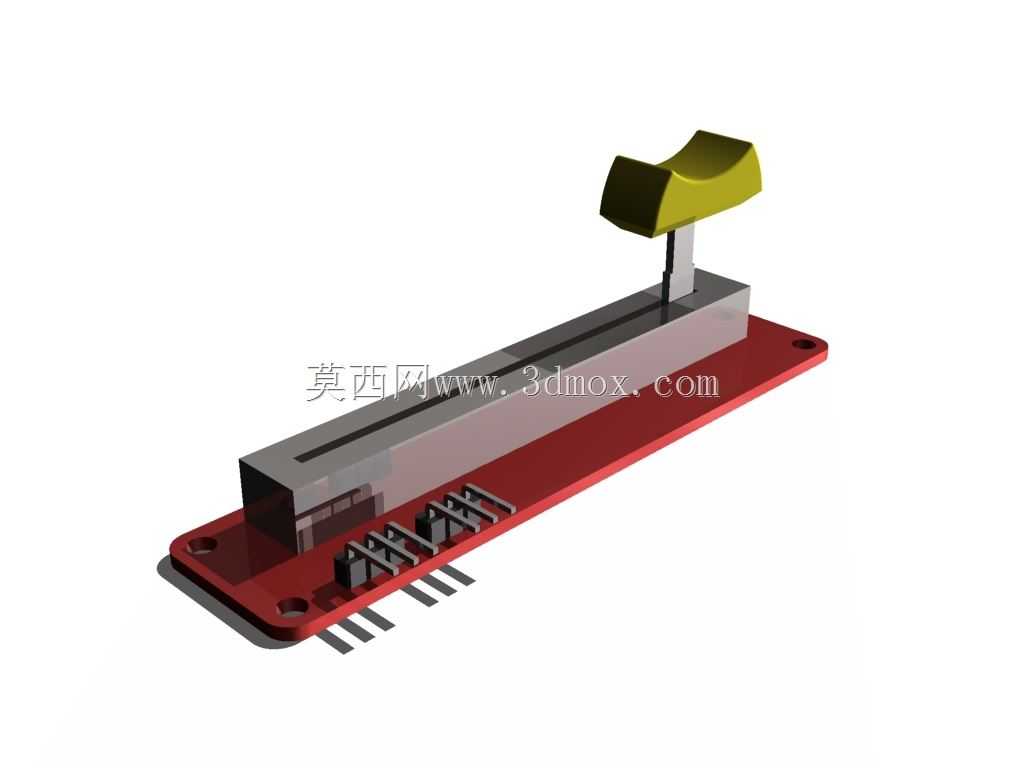

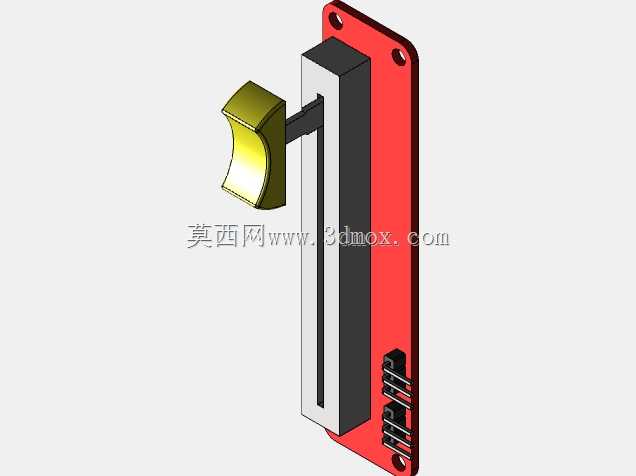

　　建模时首先确定的是安装基准面，也就是底部红色PCB安装基板的下表面，这个面是和设备面板或者电路板贴合的装配面，所有尺寸链都从这个基准出发计算。基板上预留了两个对称的安装固定孔，孔位间距按照常用的直滑电位器通用安装尺寸设定，能直接适配市面上多数同行程推子的安装位，不需要重新打孔改板。基板下方伸出的引脚是标准的直插式焊脚，焊脚的间距、伸出长度都按照实际焊接需求做了还原，焊脚和基板内部碳膜轨道的连接位置也做了准确建模，能直接用于PCB Layout的封装匹配校验，避免出现焊盘对不上、引脚长度不够无法过波峰焊的问题。

　　滑动轨道部分采用了金属基座加耐磨碳膜层的结构建模，金属基座的壁厚按照实际冲压件的厚度设定，既保证轨道的直线度，不会因为推柄反复滑动出现形变偏移，又控制了整体的重量和材料成本。推柄和内部滑动电刷的连接部分做了卡扣式的结构还原，实际装配时不需要额外紧固件，直接卡入就能固定，同时预留了微小的配合间隙，保证推柄滑动时没有卡顿感，又不会出现横向晃量导致的接触不良。推柄顶部的防滑帽采用了弧形曲面设计，建模时还原了表面的细微防滑纹理，这个设计是为了贴合手指指腹的触感，长时间操作不会打滑，同时弧形边缘做了倒角处理，没有尖锐棱角，操作时不会划伤手指。

　　从功能特性来看，这款电位器的有效滑动行程和整体长度的比例经过优化，在10厘米左右的总长度下，有效调节行程占比超过七成，既保证了足够的调节精度，又不会因为无效行程过多浪费安装空间。内部的电刷接触压力在建模时通过结构配合间隙做了隐含还原，实际生产中这个压力需要控制在合理范围，压力过大会加速碳膜磨损缩短使用寿命，压力过小会出现接触不良、信号跳变的问题，建模时的配合尺寸就是按照这个最优压力区间对应的公差带设定的。安装边界方面，整体高度从安装基准面到推柄最高处的尺寸控制得比较紧凑，不会在面板下方占用过多的纵深空间，适合用在薄型控制面板、手持设备的内部结构里，推柄滑动到最两端的位置时，和周边结构的安全间隙也做了预留，不会出现滑动到极限位置时和周边零件碰撞的问题。

　　设计思路上完全遵循实物逆向测绘的逻辑，没有做多余的外观美化，所有结构都服务于实际功能：比如基板边缘的倒角是为了安装时不会刮伤电路板的阻焊层，轨道两端的限位结构是为了防止推柄滑出轨道，引脚的弯折角度是为了适配不同厚度的电路板焊接需求。建模时所有的圆角、倒角都按照实际零件的加工工艺设定，冲压件的折弯圆角、注塑件的脱模斜度都做了还原，不是生硬的直角拼接，能直接用于后续的工程图导出、手板制作验证。对于结构设计从业者来说，这个模型可以直接套用在需要线性调节功能的设备结构里，不需要重新测绘调整尺寸，能节省前期选型建模的时间；对于选型人员来说，可以直接把模型导入装配体，验证安装空间、操作行程是否符合整机设计要求，避免选型错误导致的结构返工。
