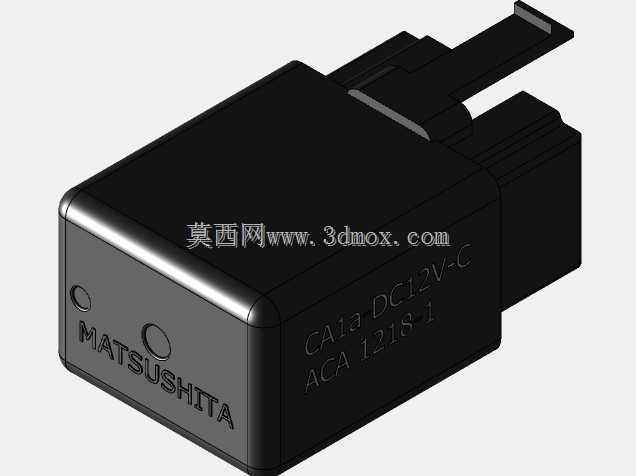

本田踏板车起动继电器三维结构模型

　　这款起动继电器主要适配小排量踏板类机车的起动回路，在整车电气系统里承担小电流控制大电流的核心切换作用——骑手按下起动按钮时，继电器内部线圈得电产生电磁吸力，吸合动触点接通起动机的主供电回路，避免起动按钮直接承载起动机的百安培级起动电流，防止手把开关触点烧蚀、线路压降过大的问题，是机车电起动系统里不可或缺的执行元件。从实际装车场景来看，这类继电器一般布置在踏板车的前围内侧或座桶下方的电气舱内，周边会和整流稳压器、点火器、保险盒等元件集中排布，安装位需要兼顾防水溅、通风散热以及走线便利性，避免和车架金属棱边、运动部件发生干涉。

　　从结构设计层面拆解，模型还原了该款继电器的插装式外壳结构，主体采用阻燃工程塑料注塑成型的方壳封装，边角做了圆弧过渡处理，既可以降低注塑生产时的应力集中，也能在装车时避免尖锐边角割伤线束绝缘层。外壳侧面预留了集成式的安装固定支耳，支耳上的定位卡槽可以直接卡入车架预设的钣金支架，不需要额外设计复杂的固定压片，装配时只需要对准卡槽推入即可完成定位，能大幅提升整车总装的工序效率。外壳表面的标识区域做了微凹的刻字位，清晰标注了元件的额定工作电压、型号序列以及生产标识，和实物的丝印位置完全对应，方便维修时快速识别元件参数。

　　接插结构的设计完全贴合机车线束的配套标准，主回路采用大电流插片端子，控制回路采用小规格信号端子，不同规格的端子做了防呆错位排布，装配时不会出现插反的问题，端子根部和外壳衔接处做了密封胶圈的安装槽位，装车后可以阻挡雨天行驶时的泥水、路面积水溅入端子内部，避免出现端子氧化锈蚀、接触不良的故障。内部结构的建模还原了电磁线圈、动铁芯、触点组件的排布逻辑，线圈骨架采用耐高温工程塑料材质，触点采用银合金材质以承受起动瞬间的大电流冲击，外壳内部预留了灭弧腔的空间，可以快速消散触点分断时产生的电弧，延长元件的使用寿命。

　　从安装边界尺寸来看，模型的整体外轮廓尺寸完全匹配实车的安装空间，方壳主体的长宽高比例适配多数小排量踏板车的电气舱预留位，固定支耳的伸出长度、卡槽宽度和原厂钣金支架的尺寸完全契合，接插端子的伸出长度、间距和整车线束端的接插件护套完全匹配，不需要对原车支架或线束做任何修改即可直接适配。建模时对外壳的分型线、端子的倒角、安装支耳的加强筋都做了细节还原，这些细节在做整车电气系统的装配干涉检查时尤为重要——如果忽略了分型线的凸起高度或者加强筋的厚度，很容易在实际装配时出现和周边线束、支架的硬干涉，导致继电器装不到位或者接插件插合不严的问题。

　　在实际的维修替换场景中，这类继电器的故障多表现为触点烧蚀导致的起动机不转、或者线圈烧毁导致的控制回路断路，精准的三维模型可以帮助配件生产厂商快速开模复刻替换件，也能帮助维修人员提前熟悉元件的安装结构，减少实车拆装时的摸索时间。对于机车改装爱好者来说，该模型也可以作为整车电气布局三维布线的参考元件，在改装加大排量起动机、升级电气系统时，提前确认继电器的安装位置、走线方向，避免改装后出现元件和周边部件干涉、线束拉扯断裂的问题。建模时对元件的重量分布也做了等效还原，在做整车振动仿真分析时，可以准确模拟继电器在不同路况下的振动载荷，验证安装支架的结构强度是否满足耐久要求，避免长期行驶后出现支架断裂、继电器脱落的故障。
