小型摩托用电压调节器三维结构设计

　　这款电压调节器主要适配本田AF32（巴厘岛）、SJ50这类小排量踏板摩托车的车载电气系统，属于摩托整车电气回路里的核心调压部件，日常装车后直接对接磁电机输出端与整车用电回路、蓄电池端，核心作用是把磁电机随发动机转速波动输出的幅值不稳定交流电，整流稳压成幅值稳定的直流电能，既给车头照明、信号指示灯、点火系统这类车载用电部件提供稳定供电，也避免电压过高冲坏蓄电池、烧毁车载灯泡与点火元件，是小排量摩托维持电气系统稳定运行必不可少的部件。

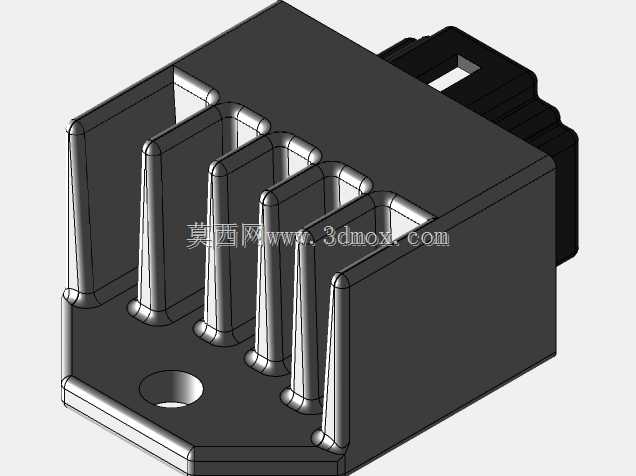

　　从结构设计逻辑来看，这款调压部件采用了带散热鳍片的一体化壳体设计，主体壳体选用导热性较好的金属材质压铸成型，壳体外侧直接做出四道平行排布的立式散热鳍片，鳍片与壳体为一体结构没有拼接缝隙，能直接把内部调压电路工作时产生的热量快速传导到鳍片表面，借助车辆行驶时的迎面气流完成被动散热，不需要额外加装散热风扇，完全适配小排量摩托紧凑的安装空间与低成本设计需求。壳体一侧预留了带定位卡扣的插接式接口，接口做了阶梯式防呆结构，装车对接线束时不会出现插反的问题，接口外侧的橡胶密封筋能阻挡日常骑行时溅入的泥水、灰尘，避免接插件氧化接触不良。壳体底座位置预留了一个圆形安装固定孔，孔位周边做了局部加厚的凸台结构，安装时可以通过单颗螺栓直接固定在车架预设的安装位上，凸台结构能避免螺栓锁紧时压裂壳体边缘，同时保证安装后部件与车架金属面贴合紧密，既可以辅助传导散热，也能避免车辆行驶振动导致部件松旷移位。

　　从安装边界来看，这款部件整体外形为方正块体结构，散热鳍片侧朝向车辆行驶方向布置，能最大化获得迎风散热面积，插接接口朝向车架线束排布方向预留足够的线束弯折空间，不会和周边的车架管材、塑料覆盖件产生运动干涉。安装孔位的中心距完全匹配AF32、SJ50车型车架上的预装孔位，不需要额外打孔改装就能直接原位安装，壳体整体做了黑色氧化绝缘处理，避免壳体与车架金属部分意外导通造成电路短路。内部电路部分被完全封装在壳体空腔内，采用导热灌封胶填充所有空隙，既可以固定内部的整流元件、电路板，避免车辆颠簸导致元件引脚脱焊，也能进一步提升热量传导效率，同时阻挡雨天骑行时的水汽渗入，提升部件在户外复杂使用环境下的可靠性。

　　在实际使用场景中，这类小排量踏板摩托的发动机转速波动范围大，怠速时磁电机输出电压低，高速行驶时磁电机输出电压会大幅升高，这款调压器内部的调压电路会实时监测输出端电压，当电压超过设定阈值时自动调整导通回路，把输出电压稳定在适配车载系统与蓄电池充电的合理区间，不会出现怠速时灯光昏暗、高速时灯泡烧毁、蓄电池过充鼓包的问题。设计时特意将散热鳍片的高度控制在合理范围，既保证足够的散热面积满足长时间大负荷用电的散热需求，也不会因为鳍片过高导致部件整体尺寸过大，挤占车架上其他部件的安装空间，壳体边角位置全部做了圆角过渡处理，避免安装维护时锋利边角划伤维修人员，也不会在车辆振动时磨破周边的线束外皮。插接接口的端子采用铜质镀锡材质，导电性能好且抗氧化能力强，长期使用也不会出现接触电阻过大导致的发热、接插件烧毁问题，接口的卡扣锁紧力经过匹配，日常骑行振动不会松脱，维修拆卸时只需要按压卡扣就能顺利拔下，不需要额外撬动，维护便利性较好。
