机床用多工位定位装夹工作台结构

　　在数控加工尤其是立式加工中心的批量精密加工场景中，工件的装夹定位效率直接决定整线的加工节拍与成品一致性，这套多工位装夹工作台结构，正是针对DMC系列立式加工中心的工作台面适配开发的模块化装夹载体。从实际加工场景来看，这类装夹结构多用于中小型精密零件的批量铣削、钻攻工序，常见于3C精密结构件、小型液压阀块、汽车精密小零部件的加工工位，区别于传统单件平口钳装夹的低效模式，这套结构可在单次工作台装夹完成后，实现4个独立工位的工件同步定位，配合机床自动换刀系统可完成一次走刀完成多件加工，大幅减少单件装夹的辅助停机时间。

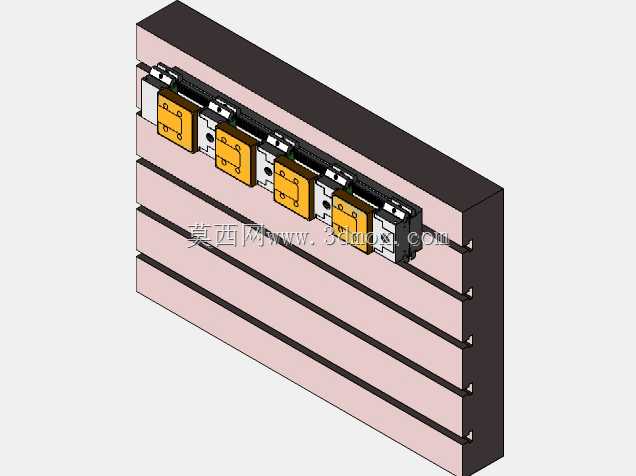

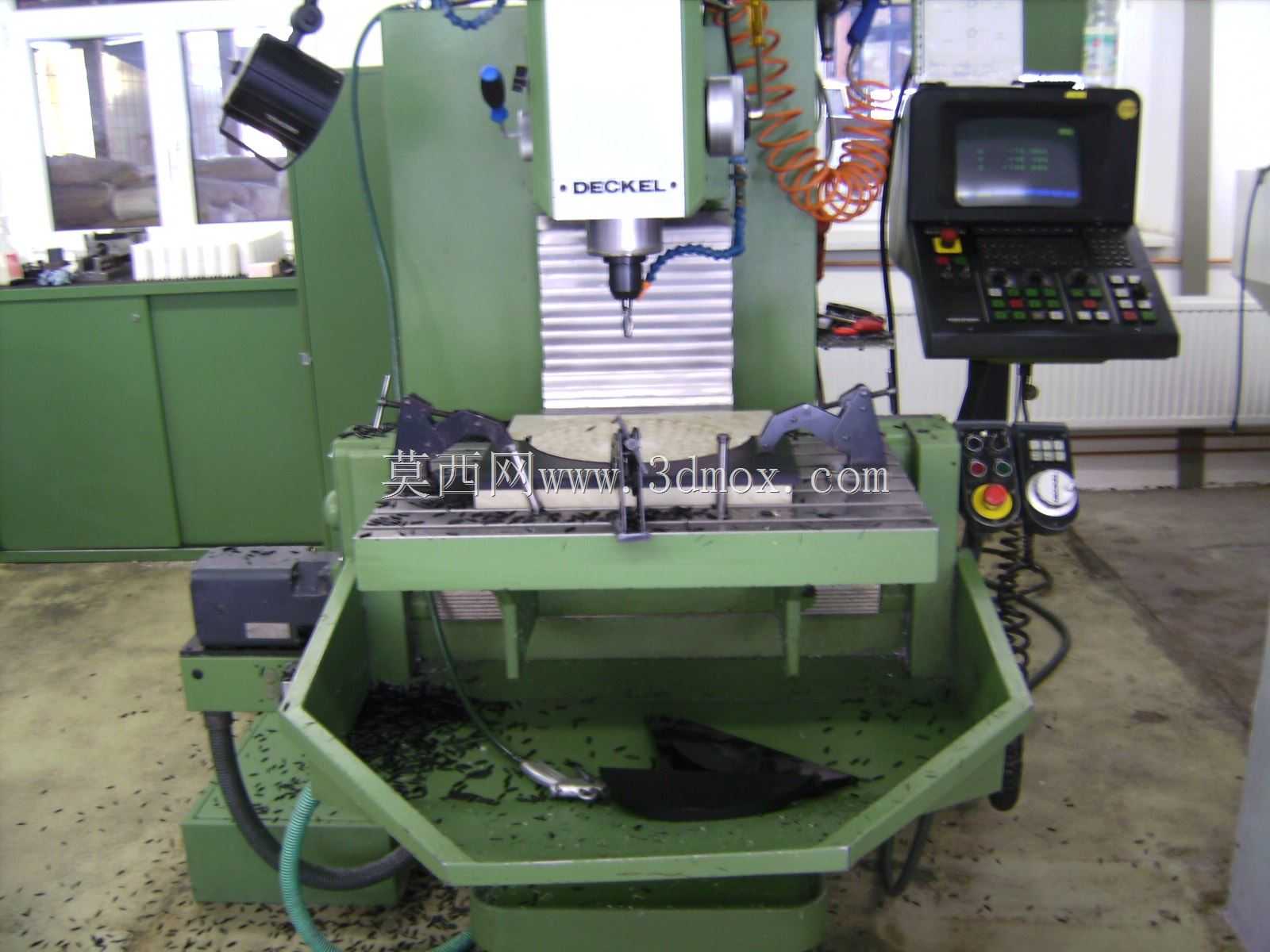

　　从功能特性来看，每个独立装夹单元都集成了定位基准面、快速夹紧模块与行程避让结构，装夹单元沿工作台的T型槽方向线性排布，相邻单元之间预留了足够的刀具走刀避让空间，避免加工过程中刀柄与相邻夹具发生碰撞。每个夹紧模块采用侧推式夹紧结构，配合定位块的硬限位，可保证工件装夹后的重复定位精度控制在0.02mm以内，满足精密加工的公差要求；同时夹紧单元的夹紧力可根据工件材质调整，针对铝合金薄壁件可降低夹紧力避免工件变形，针对钢件可提升夹紧力保证大切削量下的工件稳定性。

　　设计思路上，这套结构采用了基体与装夹模块分离的模块化设计，整体基体采用高牌号铸铁加工，经过时效处理消除内应力，保证长期使用过程中基准面不会发生形变；基体上的T型槽与机床原装工作台的槽距完全匹配，安装时无需对机床工作台进行二次改造，直接通过T型螺栓即可完成整体固定，安装基准面经过精磨处理，平面度公差控制在0.01mm/全长范围内，保证装夹后的整体基准与机床坐标系的重合度。独立装夹模块可根据加工工件的尺寸规格进行快速更换，无需拆卸整体基体，仅需松开模块固定螺栓即可完成不同规格夹具的切换，适配多品种小批量的柔性加工需求。

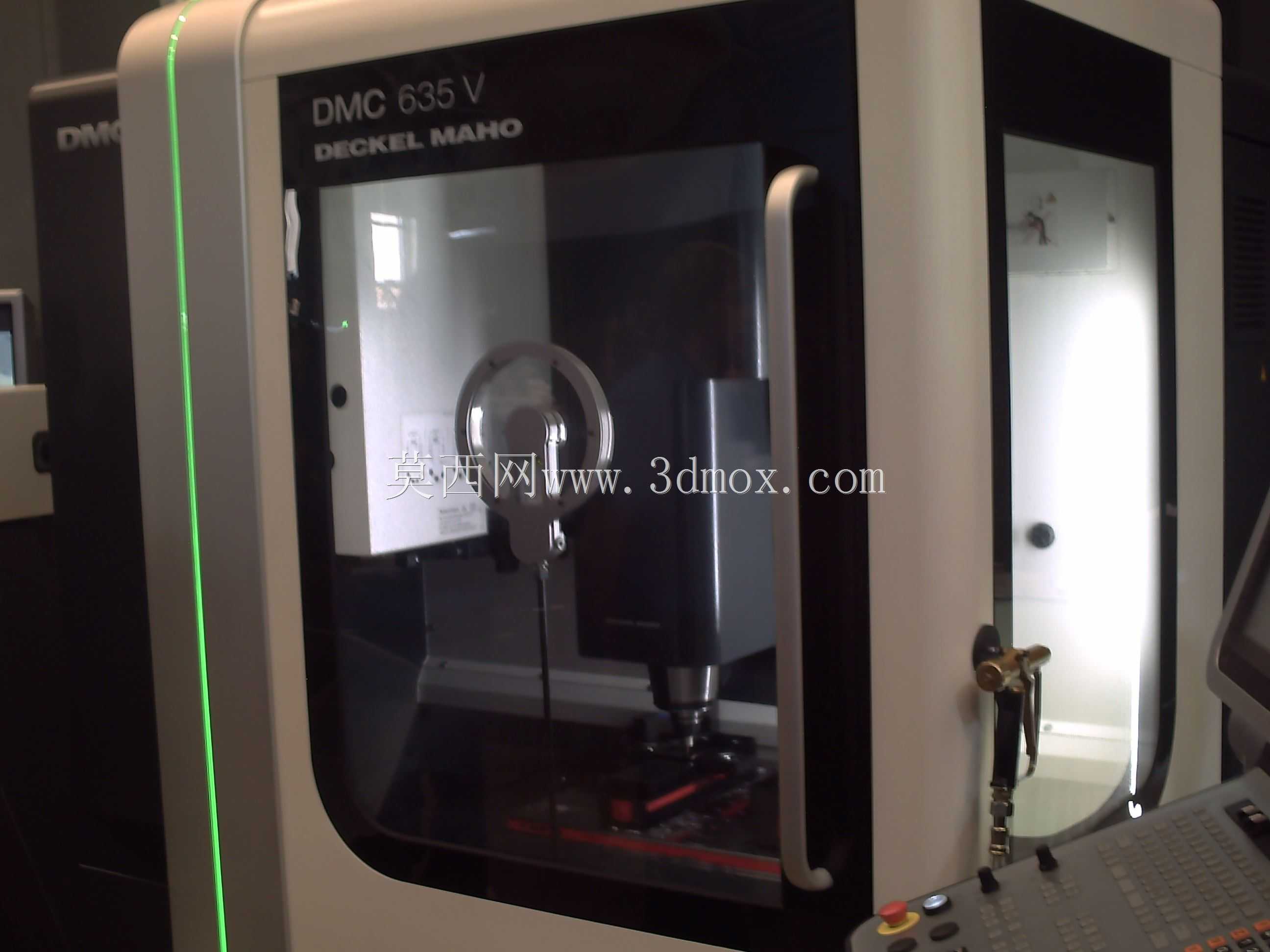

　　从安装边界与尺寸适配来看，这套装夹结构的整体长度适配DMC 635V机床的工作台行程，安装后不会超出机床的X轴行程极限，宽度方向预留了机床两侧排屑槽的空间，不会影响加工过程中的铁屑排出与切削液回流。每个装夹工位的定位面高度一致，可保证多工位加工时Z轴对刀一次即可完成所有工位的高度设定，减少对刀辅助时间；结构侧面预留了气动夹紧的管路走线槽，若升级为气动自动夹紧方案，可直接在原有结构上布设气管，无需额外加工走线空间。

　　在实际使用过程中，这类装夹结构还可配合机外预调台使用，操作人员可在机床加工的同时，在机外完成待加工工件在备用夹具模块上的装夹，待机床加工完成后直接更换装夹模块即可进入下一轮加工，将装夹辅助时间与机床加工时间重合，进一步提升设备利用率。结构上的所有定位面都做了淬火处理，硬度达到HRC55以上，长期使用不会因为工件装夹的摩擦产生基准面凹陷，延长夹具的整体使用寿命；相邻工位之间的隔板结构可阻挡加工过程中铁屑飞溅到相邻工位的定位面上，减少每次装夹前的清理工作量，避免铁屑垫在定位面下造成的装夹误差。
