传感器安装定位夹具装夹平台结构

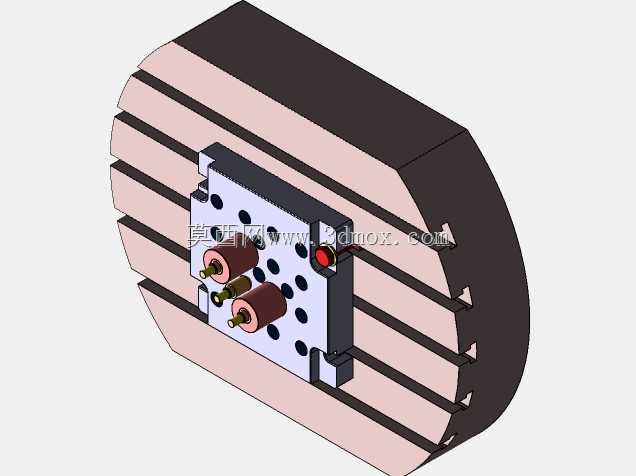

　　在精密检测类设备的装配、校准工位上，这类装夹平台是传感器类元件完成定位装夹的核心载体，日常会配合三坐标测量仪、光学检测设备完成待装传感器的位置固定，避免检测或装配过程中工件出现微米级偏移，影响最终参数校准精度。从结构上看，平台主体采用带平行T型槽的圆盘式基座，这类槽型结构是工装领域通用的装夹接口，可兼容不同规格的T型螺栓快速调整装夹位置，不需要在基座上额外打孔，适配多规格传感器的装夹需求，圆盘式的外形设计也适配回转式检测工位的安装边界，可直接固定在回转工作台台面上，配合工位旋转完成多面检测作业。

　　平台上集成的装夹模块采用多孔位定位设计，基板上规则排布的定位孔可适配不同外形尺寸的传感器安装孔位，通过销钉定位加螺栓锁紧的方式，可将待装夹的传感器牢牢固定在基板上，避免装夹过程中出现过定位或者定位间隙，保证装夹重复精度。模块上配置的三个带铜套的夹紧柱，可针对传感器上的圆柱型接口部位做辅助顶紧，铜套材质可避免夹紧过程中刮伤传感器外壳表面，同时带调节旋钮的夹紧结构可根据不同直径的圆柱接口调整顶紧行程，不需要更换夹头就能适配一定尺寸范围内的工件，减少工装换型的时间成本。侧边设置的红色限位销可作为装夹到位的硬限位，当传感器基板推到限位销位置时即可完成初步定位，不需要反复调整位置找正，大幅提升装夹效率。

　　设计这类装夹平台时，首先要考虑的是基座的平面度要求，作为整个装夹结构的基准面，T型槽所在平面的平面度需要控制在0.02mm以内，避免基座本身的形位公差影响传感器的装夹精度，T型槽的平行度公差也要控制在合理范围内，保证装夹模块在槽内滑动时不会出现卡滞或者位置偏移。其次是装夹模块的受力设计，夹紧柱的顶紧力方向需要垂直于传感器的安装面，避免顶紧过程中产生侧向分力导致传感器位置偏移，同时顶紧力的大小要控制在合理区间，既要保证装夹牢固不会在检测过程中松动，也要避免顶紧力过大导致传感器外壳产生形变，影响内部敏感元件的精度。

　　从安装边界来看，圆盘基座的外径尺寸适配常规回转工作台的安装尺寸，底部不需要额外做转接法兰就能直接固定，基座的厚度经过刚度校核，在常规夹紧力作用下不会产生明显形变，保证长期使用后的精度保持性。装夹模块在基座上的安装位置可沿着T型槽方向自由调整，当需要装夹更大尺寸的传感器组件时，可将模块向基座中心或者边缘移动，适配不同的工件外形尺寸，不需要重新制作基座，大幅提升工装的复用率。这类装夹结构除了用于传感器的检测校准工位，也可用于小型精密零件的铣削、钻孔加工工位，作为机加工工装使用，通过更换不同的装夹夹板，就能适配不同类型工件的装夹需求，在小批量多品种的精密加工场景下有很高的实用价值。

　　在实际使用过程中，这类平台的维护也比较便捷，T型槽内的切屑或者灰尘可通过压缩空气直接吹扫，不需要拆解整个结构，定位孔和夹紧柱的配合面定期涂抹少量润滑脂就能保证调节顺畅，长期使用后如果出现定位磨损，只需要更换定位销和夹紧铜套就能恢复原有精度，维护成本远低于定制化的专用工装。平台上的所有装夹组件都采用模块化设计，单个零件损坏后可单独更换，不需要整体报废，也符合当下工装设计模块化、通用化的设计趋势，能帮助生产环节降低工装投入成本，缩短生产准备周期。
