小型手动压装工装结构设计

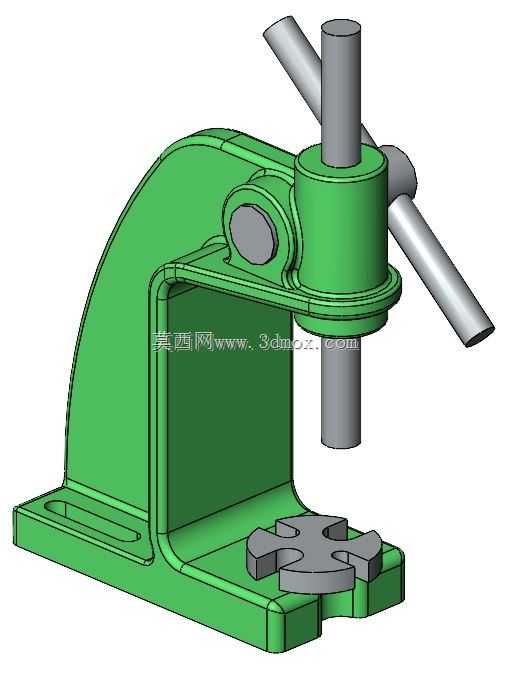

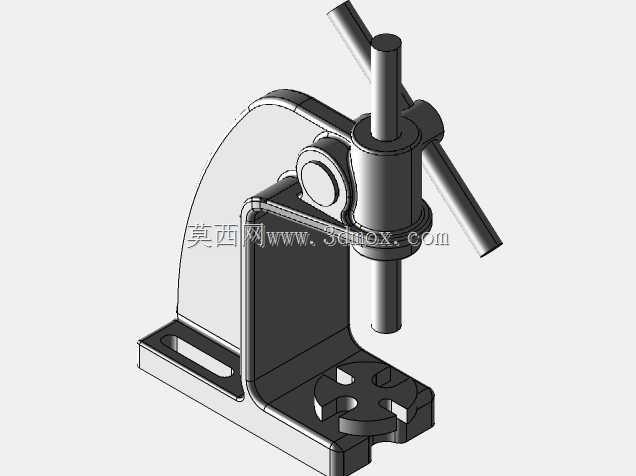

　　在小批量装配、维修工位以及实验样件试制环节，大型液压或气动压装设备往往存在占地大、投入高、调度不便的问题，这类悬臂式小型手动压力机恰好填补了轻载压装作业的空白。它不需要外接动力源，依靠杠杆放大手动力矩，即可完成销钉压入、轴承套合、螺栓校直、小件铆点以及薄壁件整形等常见工序，特别适合桌面式工位布置。模型呈现的是一种典型的开放式C型床身结构：底座承担安装与支撑功能，立柱部分集成导向套，压杆沿竖直方向往复运动，侧面的手扳杆通过偏心或销轴机构把水平方向的扳动转化为压头的直线进给。这种布局的优势在于操作视野开阔，工件可以从前方和侧面放入，压装位置能够直接观察，便于对准基准。底座上设置了带槽的安装平台，既可以通过T型槽或螺栓孔固定专用定位块，也能适配不同外形的工件支座。平台中央预留避让空间，压头下行时不会直接撞击台面，细长工件还可以从孔位中穿过，满足通孔压装或销钉贯穿的需求。床身侧面采用加强筋过渡，目的是在有限壁厚下控制C型开口在受载时的张开变形。压装设备最关键的指标不是极限压力 alone，而是刚度与导向精度。若导向间隙过大，压头在接触工件瞬间会产生偏摆，直接导致销轴折弯、轴承外圈压斜或工件表面压伤。该结构中压杆与导向套之间需要保留合理配合长度，使压头在全行程内保持稳定；导向套与床身的连接面也应具备足够定位面积，避免长期受力后松动。手扳机构的力臂长度决定操作手感：力臂过短会让操作者费力，过长则会降低进给控制精度，并使设备外轮廓增大。实际选型时，

　　常根据常用压装力反算手动力，再结合人体施力范围确定杠杆比。该模型的压头部分为简单圆柱端面，属于通用压头形式。工程使用中通常会根据具体工件更换压头，例如带导向台阶的压头用于套类零件压入，尼龙或铜质压头用于表面易损件，平砧座用于校直作业。因此压杆下端最好设计成可更换接口，如内螺纹孔或快换销孔，以便扩展用途，而不必整体更换设备。台面定位区域也应考虑标准化螺孔分布，方便后续制作夹具，减少重复找正时间。从安装边界看，这类设备属于台式机型，整体高度约半米级，底座占地面积较小，可直接固定在木质或钢制工作台上。布置时需要在左右两侧预留手扳杆摆动空间，前方保留取放工件的操作距离，后侧留出检修和润滑位置。由于手动压力机在工作时会产生一定倾覆力矩，

　　底座必须通过螺栓压紧，不能仅靠自重放置；若用于较频繁的生产工位，还应在台面下方增加垫铁或加厚安装板，以降低振动并提高稳定性。设计思路上，该模型没有追求复杂的传动机构，而是强调结构简单、维护方便和成本可控。床身、导向套、压杆、手扳轴和底座构成核心功能链，零件数量少，加工方式以铣削、车削和钻孔为主，适合常规机加工车间制造。对于三维建模人员而言，建立这类设备时应重点关注运动关系：手扳杆转动角度与压杆行程的对应关系、压杆与导向套的同轴度、床身开口高度与最大工件尺寸的匹配，以及压头与台面之间的闭合高度。闭合高度过大，会限制薄工件的压装；闭合高度过小，则无法放入较高组件。模型中压杆位置可通过不同配置体现，这对装配规划很有价值。

　　在实际装配验证阶段，可以利用该三维模型检查工件放入后是否与床身内壁、手扳杆或压头发生干涉，也可以提前设计专用定位夹具。对于维修岗位，它常用于把过盈配合的小轴承压入支座、把圆柱销推入组件、把变形的小板材校正；对于电子或小家电装配，可用于卡扣压合、端子压紧；对于教学和实训场景，则能直观展示杠杆增力、直线导向和机架受力的基本原理。需要注意的是，手动压力机虽然结构简单，但仍属于施压设备，使用时应避免超行程、偏载和用它替代大吨位压机完成重载任务。导向部位需定期润滑，销轴连接处要检查磨损，台面与压头的清洁度会直接影响压装质量。若长期用于同一工序，建议配置防错定位块，使工件只能以唯一姿态放入，从而降低人工对准难度并提高一致性。整体来看，该模型抓住了小型手动压力机的核心结构要素，既保留了通用设备的开放性，也为后续专用化改造留下了接口，是桌面压装工位中非常实用的一类基础工装。
