适配I2C转接板的双线液晶显示安装支架

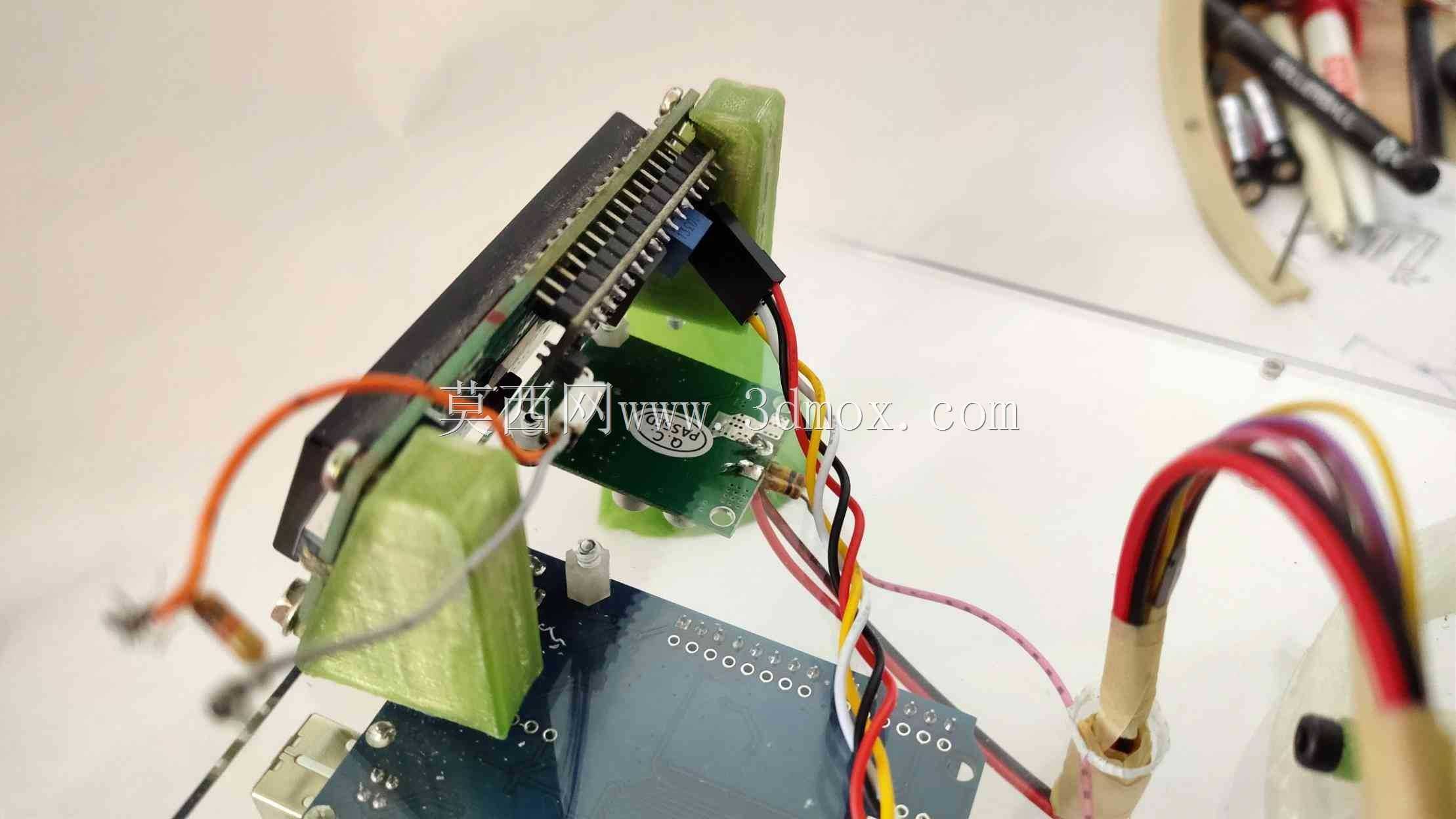

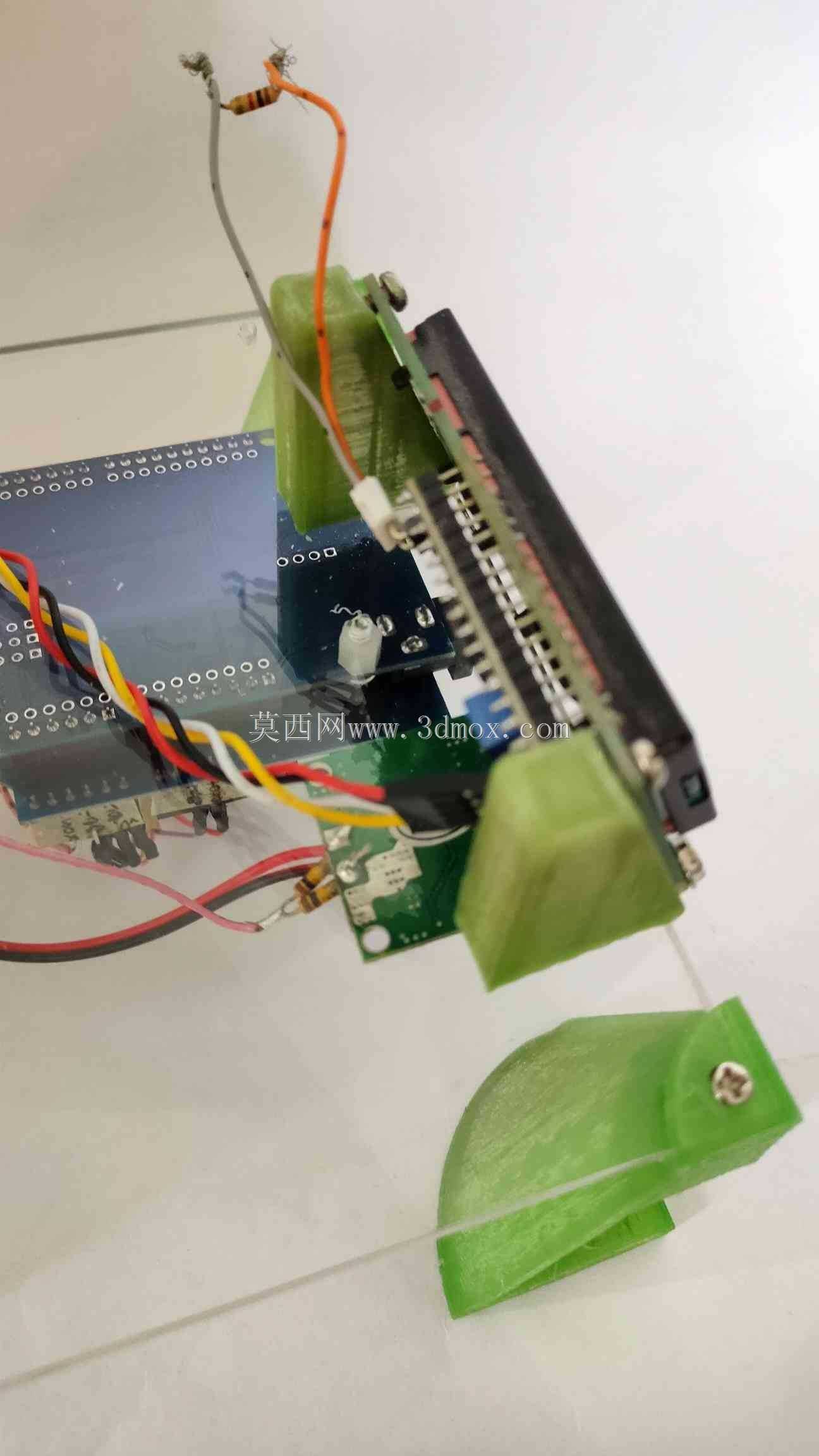

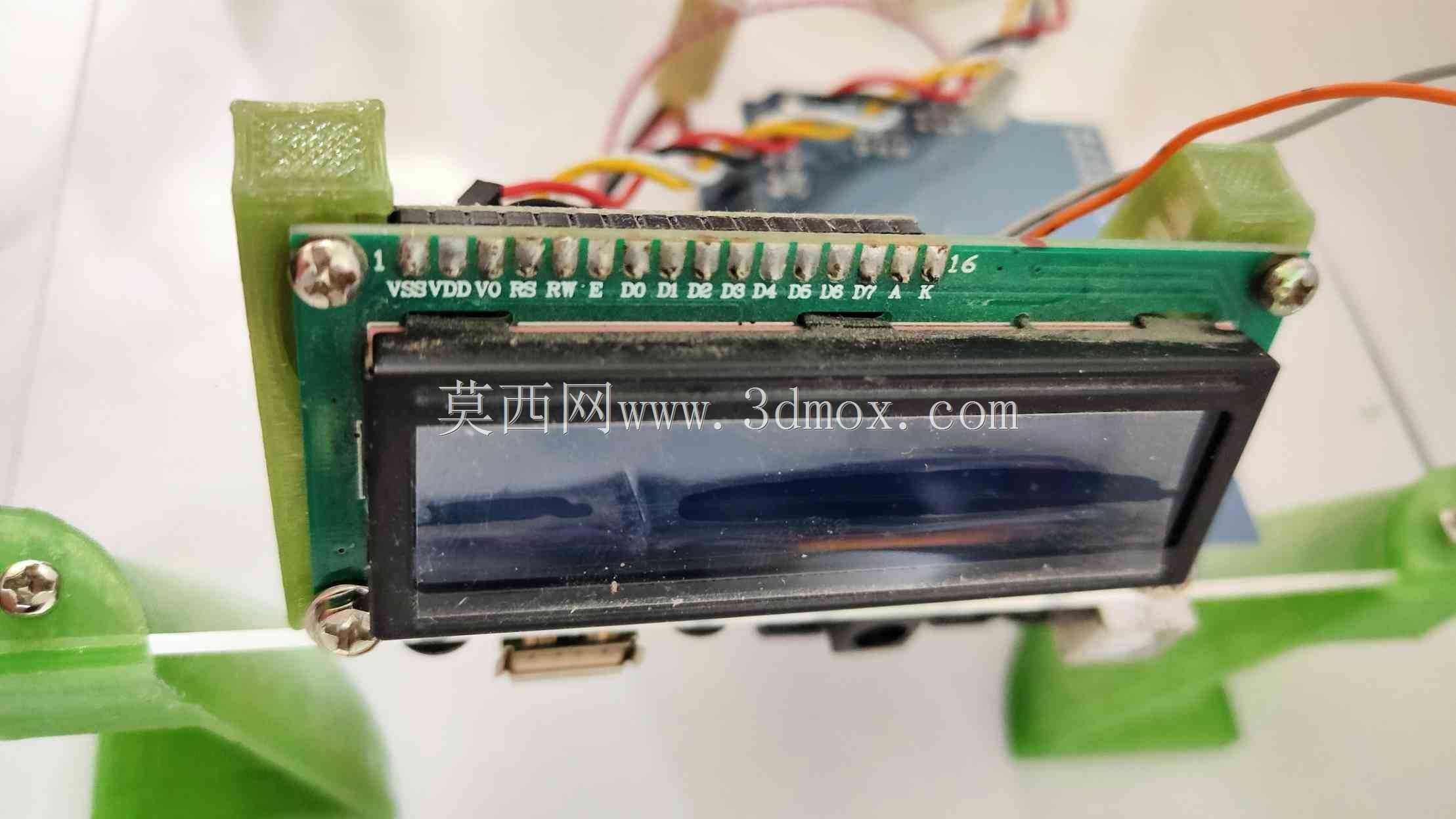

　　在嵌入式开发、小型工控装置、教学实验平台的搭建过程中，带I2C接口的字符型LCD是极为常用的人机交互输出部件，这类显示屏本身自带I2C转接板，能大幅减少主控板的IO口占用，但常规LCD模块出厂时仅配备裸屏本体，没有配套的安装固定结构，很多开发者在做装置集成时要么用热熔胶临时粘接，要么用扎带随意捆扎，不仅装配效率低，长期使用中还容易出现屏幕移位、接口受力松脱的问题，针对这一实际装配痛点，这套配套的安装支架从实际安装场景出发做了针对性的结构设计。整套支架分为左右两个对称布置的固定件，分别对应LCD模块长度方向的两端安装位，每个支架上都预留了三个安装孔位，其中两个孔位的孔距完全匹配常规1602型双线LCD模块两侧的标准安装螺孔，

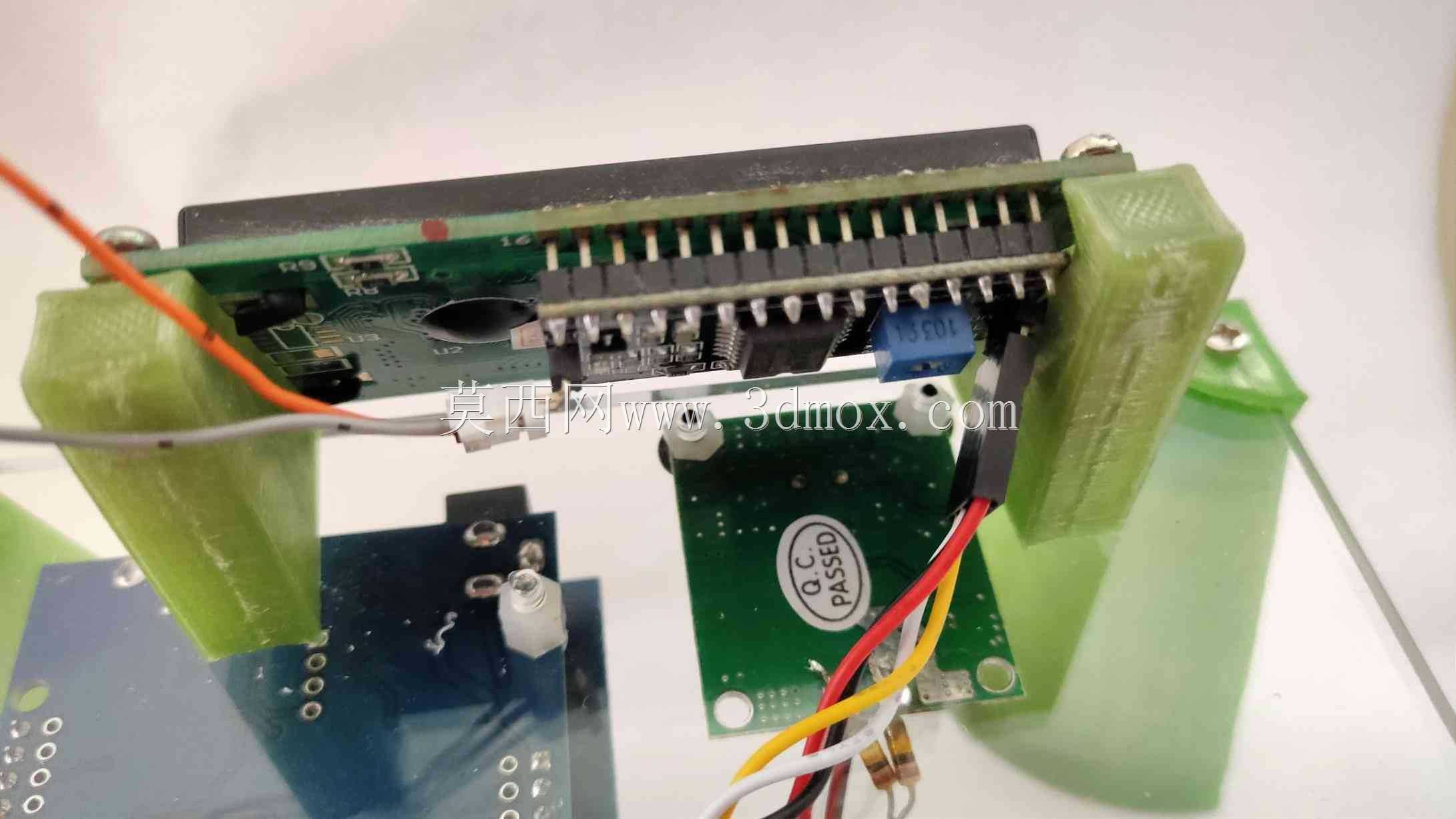

　　采用M3规格的螺丝就能直接将支架与LCD屏体锁紧固定，不会出现孔位错位、需要二次扩孔的问题；剩下的一个孔位则用于将整个屏幕组件固定在设备的安装基板或者面板上，同样适配M3规格的螺钉，安装时不需要额外准备特殊规格的紧固件，用常规电子装配常用的螺丝就能完成全部装配流程。考虑到I2C转接板是直接焊接在LCD模块背面的，左侧支架专门做了适配的凹槽避让结构，装配时I2C转接板可以刚好嵌入这个凹槽内，不会因为支架的挤压导致转接板上的元件虚焊或者引脚变形，同时这个凹槽的定位尺寸经过校准，能保证I2C电路板上的四个触点与LCD屏的电路板保持垂直对齐，避免因为安装错位导致排线弯折、接触不良的问题。支架的整体外形做了轻量化的结构处理，

　　没有多余的冗余结构，整体厚度控制在合理范围内，不会额外占用过多的设备内部空间，安装后屏幕的显示面与安装基准面保持平行，不会出现倾斜歪扭的情况，方便使用者观察屏幕显示内容。在实际应用场景中，这套支架可以适配各类学生电子竞赛作品、小型环境监测装置、桌面级工控小设备、开源硬件开发项目的LCD屏幕固定需求，不管是将屏幕安装在设备外壳的面板内侧，还是固定在开源硬件的堆叠安装板上，都能获得稳定的固定效果。设计过程中充分考虑了3D打印加工的工艺特性，所有结构都没有大角度的悬空面，不需要额外添加支撑结构就能直接打印成型，打印完成后不需要做过多的后处理，去除打印毛刺就能直接投入装配使用。支架的安装边界经过反复校核，当屏幕通过支架固定在基板上后，

　　屏幕背面的I2C转接板与安装基板之间会预留出足够的走线空间，方便连接I2C通讯线与电源线，不会出现线材被挤压、线皮被磨破的隐患，同时屏幕正面与支架前端面保持齐平，安装在设备面板上时可以和面板表面贴合，不会出现明显的缝隙，兼顾了装配的实用性与外观的整洁性。不同于市面上通用的LCD支架只考虑屏体本身的固定，这套结构专门针对带I2C转接板的双线LCD做了适配，不需要使用者自行对转接板做移位或者改装，直接就能完成装配，对于经常做嵌入式装置集成的开发者来说，能省去大量自行设计固定结构、反复调整孔位的时间，有效提升装置装配的效率与结构可靠性。
