三臂式圆弧连接异形机械构件设计

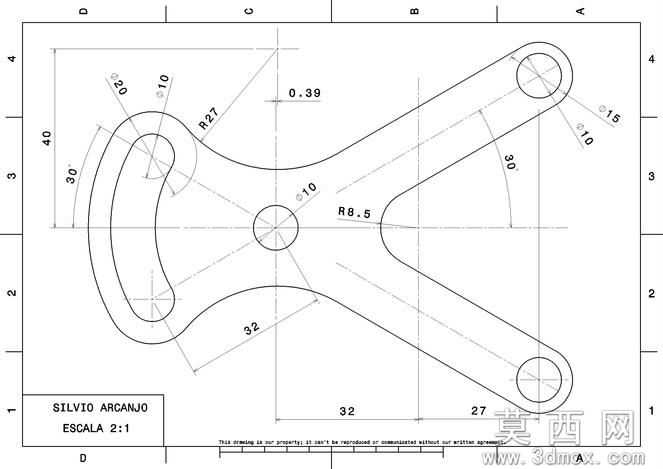

本作品为一款三臂式异形机械构件的平面设计与三维建模方案，整体采用中心对称式三臂延展布局，以中心带孔的圆形基座为核心，向外延伸出三条形态各异的连接臂，各臂末端均设置同轴通孔结构，用于实现与其他机械部件的铰接或固定连接。建模过程首先以平面工程图的尺寸标注为基准，在三维建模软件中绘制精准的二维草图，先确定中心基准孔的坐标位置，再依次定位三个末端孔的相对坐标，通过水平、竖直及角度尺寸约束锁定各孔位的相对位置关系，其中两条直臂分别标注有32、27的水平定位尺寸，弧形臂则通过30°角度约束与直臂形成夹角定位。草图绘制阶段重点处理各臂之间的圆弧过渡结构，分别采用R27、R8.5等不同半径的圆弧实现轮廓的顺滑连接，避免结构出现应力集中的尖角，同时对各臂的轮廓宽度通过Φ10、Φ15等尺寸进行约束，保证各臂段的结构强度均匀一致。完成全约束的二维草图后，通过拉伸特征生成实体结构，拉伸深度结合构件的使用场景设定为适配通用机械装配的厚度参数，同时对所有孔位进行切除拉伸处理，保证孔的同轴度与尺寸精度。材质选用常规机械结构常用的45号钢，渲染阶段赋予金属哑光材质，添加环境光遮蔽效果突出结构的轮廓层次，同时对边缘进行轻微倒角处理，既去除加工毛刺隐患，也提升模型的视觉质感。设计思路上充分考虑构件的受力传递特性，三臂布局可同时实现三个方向的动力或载荷传递，圆弧过渡的轮廓设计在保证结构轻量化的同时最大化提升结构刚度，各孔位的尺寸统一适配标准销轴规格，具备良好的通用互换性，可直接应用于连杆机构、传动组件等多种机械场景中。
