可编程滚轮送料裁切一体化设备结构

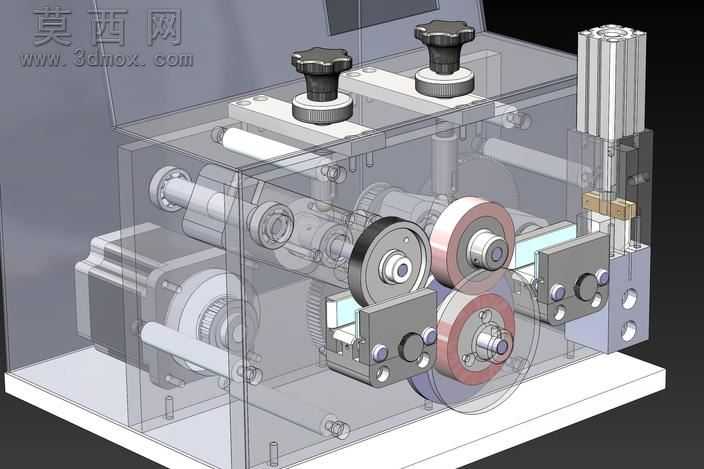

本作品为可编程控制的滚轮送料裁切一体化设备三维结构模型，采用SolidWorks完成全参数化建模，整体结构以透明防护外壳包裹内部核心传动与执行组件，清晰展现各部件的装配关系与运动逻辑。建模过程中对每一个零件都进行了精准的尺寸约束，从底部安装基板到顶部调节旋钮，从传动齿轮组到执行气缸，所有部件均按照实际机械加工的公差标准进行配合设计，确保虚拟装配下无干涉问题。渲染阶段采用半透明材质表现设备外罩，既保留了外壳的防护形态展示，又不遮挡内部机械结构，金属传动部件赋予哑光钢材质感，滚轮组件采用不同色彩的橡胶与金属材质区分功能，气动缸采用阳极氧化铝材质表现，调节旋钮采用黑色电木材质还原真实工业零件的视觉效果。结构设计上，设备采用双组上下对压滚轮作为送料执行端，通过后端的齿轮传动组连接驱动电机，实现送料速度的精准控制，滚轮上方设置两个手动调节旋钮，可根据待加工物料的厚度调整滚轮间隙，适配不同规格的带材、线材加工需求。裁切端采用直线气缸作为动力源，搭配导轨滑块机构实现裁切刀具的直线往复运动，裁切工位旁设置定位挡块与检测传感器安装位，可配合电控系统实现定长送料、精准裁切的自动化流程。整体设计思路围绕小型化、集成化的加工需求展开，将送料与裁切功能整合在同一台座上，减少设备占用空间，传动路径短且结构紧凑，各功能模块独立装配，便于后期维护与部件更换，同时预留了电控元件的安装空间，可直接配套PLC控制系统实现可编程的自动化加工作业，模型完整还原了设备的装配层级，可直接用于工程出图、运动仿真以及方案展示使用。
