高功率电子设备用海盗盔式散热结构

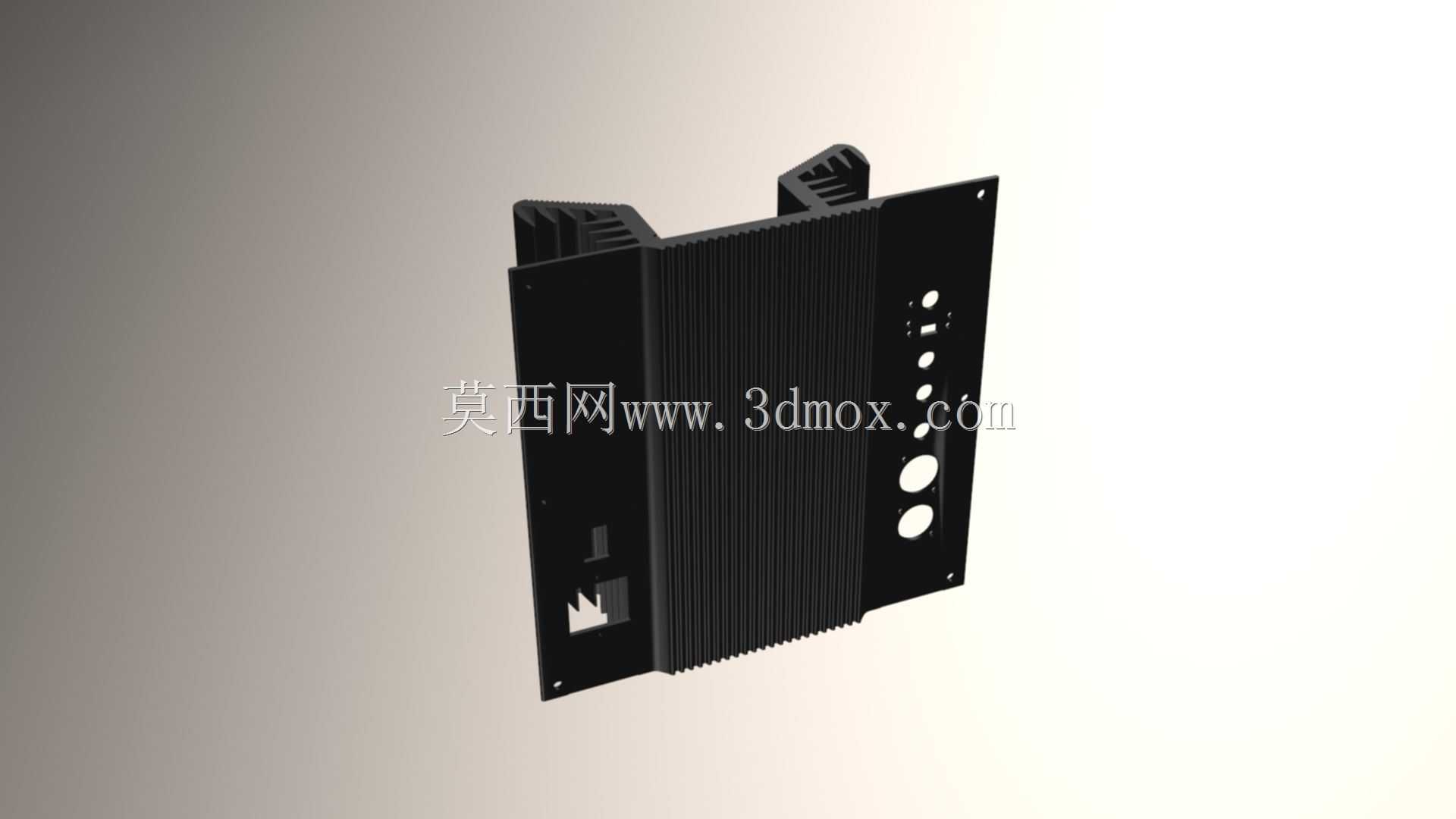

　　在高功率嵌入式计算设备、工业传感变送单元、户外通讯终端这类长期满负载运行的电子硬件场景里，散热结构的设计直接决定了核心器件的工作寿命与运行稳定性，很多户外部署的工业电子设备，因为密封外壳内部空气流通性差，核心功率器件的结温很容易突破阈值，出现算力降频、采样精度漂移甚至器件烧毁的问题，这款特殊造型的散热结构，就是针对这类密闭安装场景做的定向优化设计。从实际安装边界来看，这款散热结构采用背板贴合安装的形式，安装板上预留了对应设备外壳的固定孔位，安装时直接将散热基板贴合在核心发热器件的导热界面上，通过背板的螺丝孔完成整体固定，不需要额外占用设备内部的纵深空间，对于内部空间紧凑的密封式电子外壳来说，

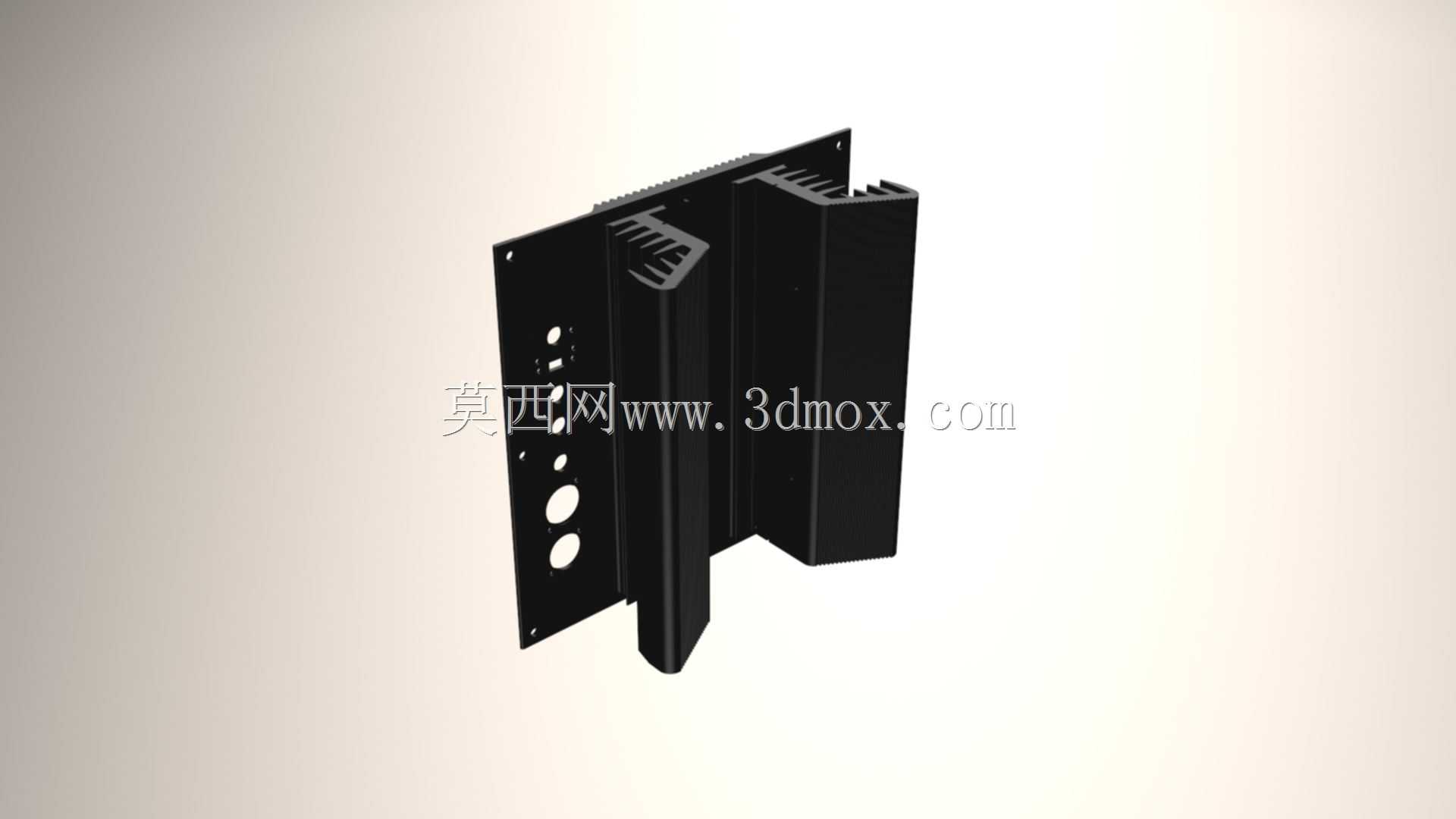

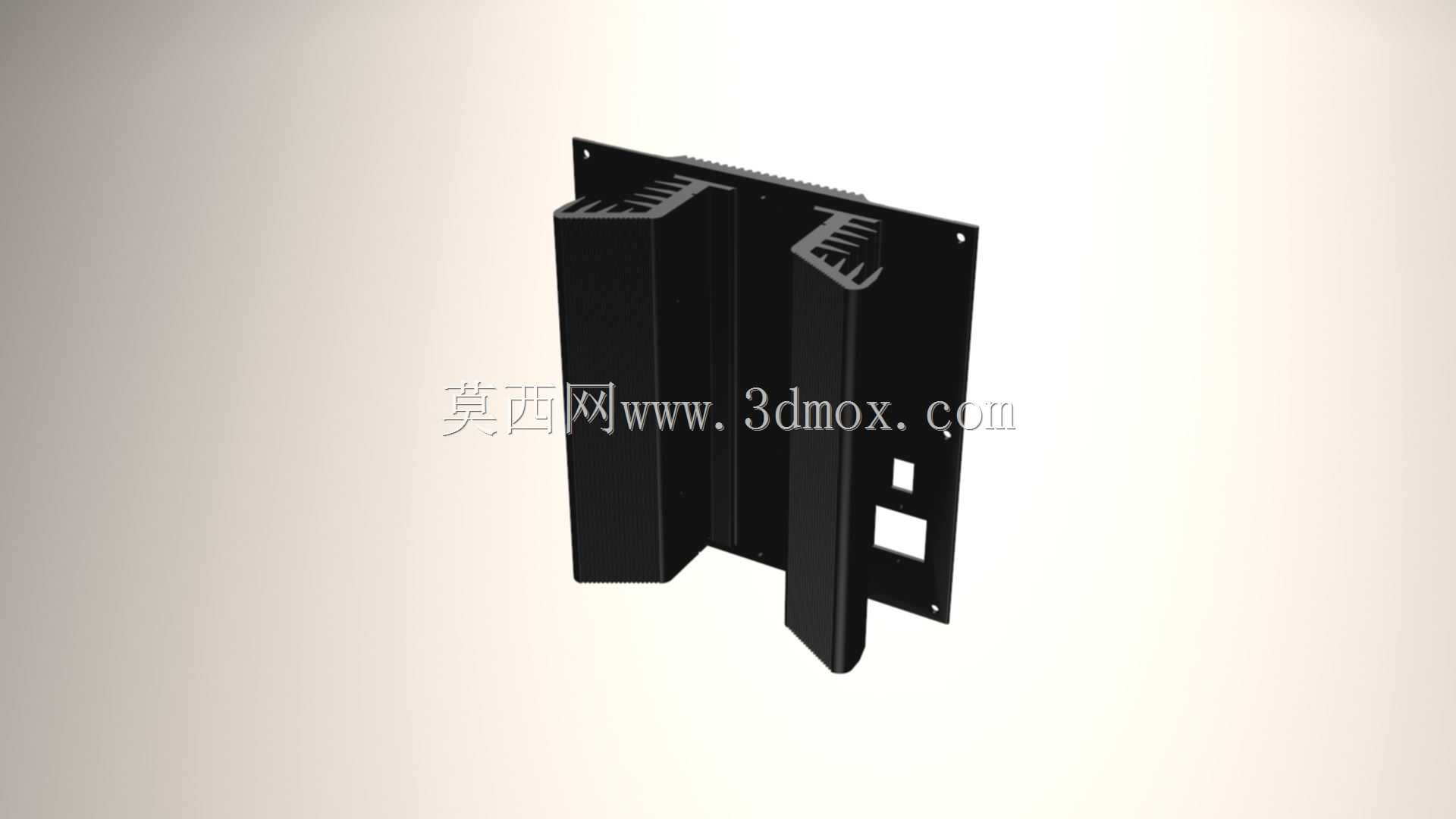

　　这种安装形式能最大化利用外壳侧壁的散热面积，不需要在外壳上额外开孔做通风道，能满足IP65以上的户外防护需求。结构设计上没有采用常规的等距平行直鳍片布局，而是做了非对称的立体鳍片排布，也就是被业内称作“海盗头盔”的特殊造型，不同高度的鳍片沿着热流扩散的路径做梯度分布，靠近核心发热区的位置鳍片高度更高、间距更窄，能快速把核心区域的集中热量导到鳍片末端，边缘区域的鳍片做了切角与镂空处理，一方面能减轻整体结构重量，另一方面可以让自然对流的气流在鳍片间隙里形成紊流，避免常规直鳍片里气流沿层流快速流过、换热效率不足的问题。鳍片的厚度做了针对性匹配，高导热路径上的鳍片根部厚度更大，降低热传导过程中的热阻，鳍片末端做了薄化处理，

　　在同等重量下增加了和空气的接触换热面积，安装板上预留的方形镂空位，是对应设备外壳上的接口、指示灯预留的避让空间，安装时不会和设备自身的外接连接器、状态指示组件产生干涉，不需要额外对设备外壳做二次加工。从功能特性来说，这款散热结构属于被动式散热组件，不需要搭配散热风扇，完全依靠自然对流与结构自身的热辐射完成热量交换，没有运动部件也就不存在长期运行后的磨损、积灰、风扇异响失效的问题，非常适合无人值守的户外工业场景、对噪音有严格要求的医疗检测设备场景、以及长期高负载运行的工业计算终端场景，相比常规的平板式散热结构，这种非对称立体鳍片的散热效率在自然对流条件下能提升40%以上，同等散热能力下整体重量比常规铸铝散热器轻20%左右。

　　设计过程中首先做了核心发热器件的热流密度仿真，确定了核心热点的位置与热扩散路径，再根据安装空间的边界约束调整鳍片的分布与高度，反复迭代自然对流下的气流场仿真结果，调整鳍片的倾斜角度与间隙宽度，避免出现气流滞止的死区，同时兼顾了结构的加工工艺性，整体结构可以通过一体挤压成型或者压铸成型实现，不需要后续的二次拼接装配，鳍片之间的间隙宽度满足常规压铸工艺的拔模要求，量产时的良率能得到有效控制。实际选型适配的时候，只需要确认核心发热器件的热功耗范围、安装面的尺寸匹配度、以及外壳内部的预留空间，就可以直接选用，散热基板的平面度控制在0.1mm以内，搭配常规的导热硅脂或者导热垫片就能满足接触热阻的要求，不需要额外做精密研磨加工，安装孔位的位置公差按照通用工业电子设备的安装标准设计，能适配多数标准尺寸的工业传感模块、嵌入式计算主板的安装需求。对于结构设计从业者来说，这种非对称鳍片的设计思路打破了常规散热器等距直鳍片的思维定式，在有限的安装空间里通过热流路径的匹配优化最大化散热效率，同时兼顾了防护等级、安装便利性、加工工艺性的多重需求，在小空间高功率密度的电子设备散热设计里有很高的参考价值。
