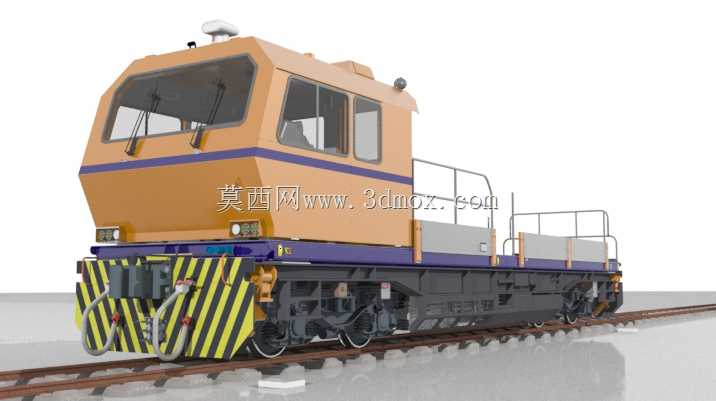

常规铁路线路作业工程车辆三维设计

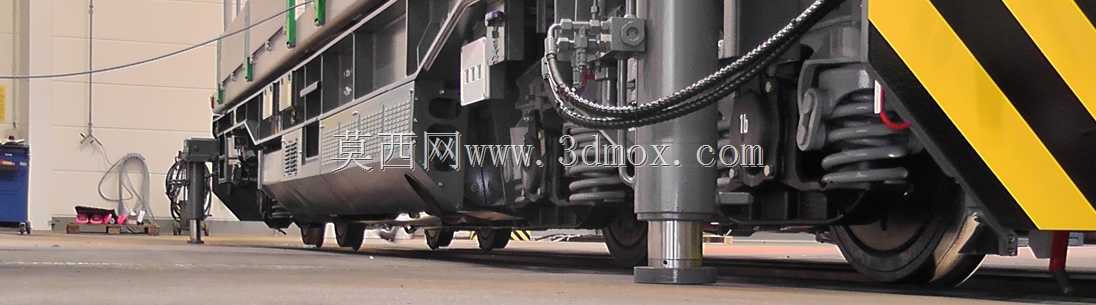

　　这款轨道作业车辆的三维建模，核心围绕1067mm与1435mm两种标准轨距的线路作业需求展开，建模过程中优先还原了设备在不同工况下的结构适配性，从走行部到上部作业平台的每一处结构，都对应实际铁路运维场景的使用逻辑。走行部采用适配标准钢轨的轮对结构，建模时严格匹配轨距安装边界，轮缘内侧距、踏面锥度都按照铁路车辆通用设计规范设置，保证车辆在轨道上行驶时的导向稳定性，避免过弯或道岔通行时出现脱轨风险，转向架部分的一系悬挂结构做了细节还原，能够缓冲线路不平顺带来的振动，保障上部作业人员与设备的稳定性。车体前部设置了醒目的黄黑警示防撞结构，这部分建模时考虑了现场作业的安全需求，突出的防撞梁能够在低速连挂或意外碰撞时吸收冲击能量，

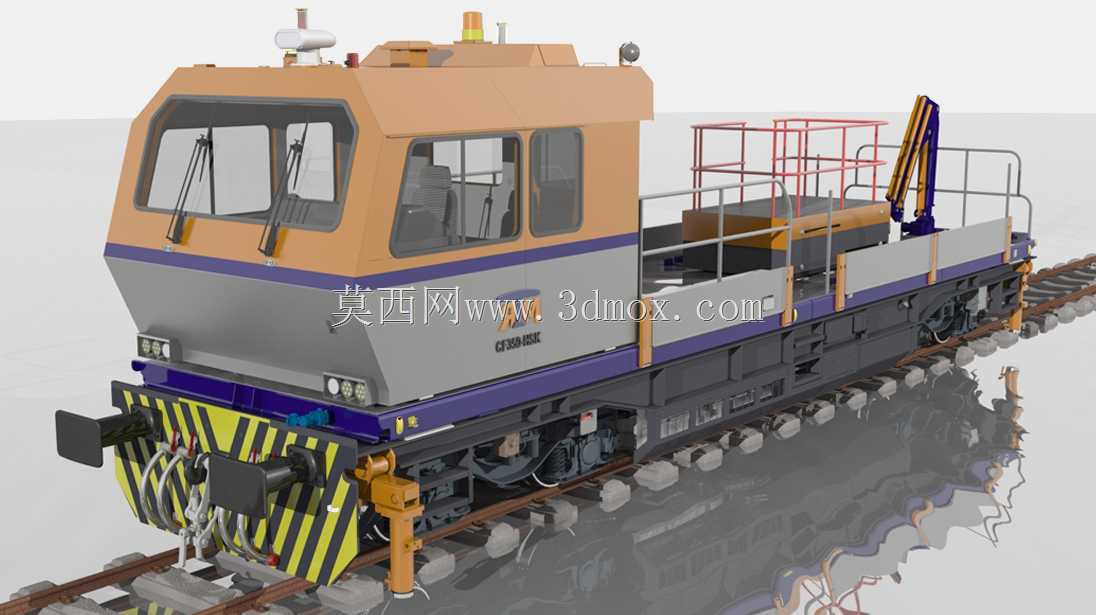

　　保护驾驶室结构不受损，前部预留的管路接口可根据作业需求外接风源、液压动力，为现场施工设备提供动力输出。驾驶室采用宽视野设计，前挡风与侧窗的倾斜角度、窗框位置都经过视线校核，保证驾驶员在行驶与作业过程中能够清晰观察前方线路、道岔状态以及周边作业人员位置，驾驶室顶部预留了警示灯、天线的安装位，可根据现场作业需求加装不同的信号警示装置，满足营业线施工的安全防护要求。车体中部与后部设置了带安全护栏的作业平台，平台的承载面做了防滑纹理处理，护栏高度符合铁路作业安全规范，平台下方的车体空间预留了工具柜、动力单元的安装位置，可根据不同作业场景搭载桥梁检测设备、道岔维护工具、勘测仪器等不同作业载荷，平台边缘设置了系挂安全绳的挂点，

　　保障高处作业人员的操作安全。车辆的动力传动系统布局在车体下部的设备舱内，建模时预留了散热系统、燃油箱、蓄电池组的安装空间，设备舱的检修门位置、开启角度都按照日常维护的操作需求设置，方便运维人员在现场快速完成设备检修、油水补给等操作。整车的外形尺寸严格按照铁路机车车辆限界要求设计，车体宽度、高度都控制在标准限界范围内，保证车辆能够在常规铁路线路上正常通行，不会与线路周边的信号机、接触网支柱等设施发生干涉。在实际应用场景中，这款车辆可承担桥梁梁体施工时的物料运输、人员通勤，道岔大修时的工机具转运与现场作业支撑，灾后线路恢复时的快速踏勘与抢修设备运载，以及日常线路勘测时的人员与仪器搭载任务，

　　不同作业场景下可通过加装不同的上部作业模块实现功能拓展，无需对车体主体结构做大幅改动。建模过程中对车体的管线排布做了简化还原，空气管路、液压管路、电气线路的走向都按照实际车辆的布线逻辑设置，既保证模型的结构真实性，也为后续的结构修改、功能拓展预留了调整空间，车体的连接部位、走行部的铰接结构都做了可动性设置，能够模拟车辆过弯、通过道岔时的结构运动状态，方便设计人员校核不同工况下的结构干涉情况。
