轨道车辆司机操控舱室结构设计方案

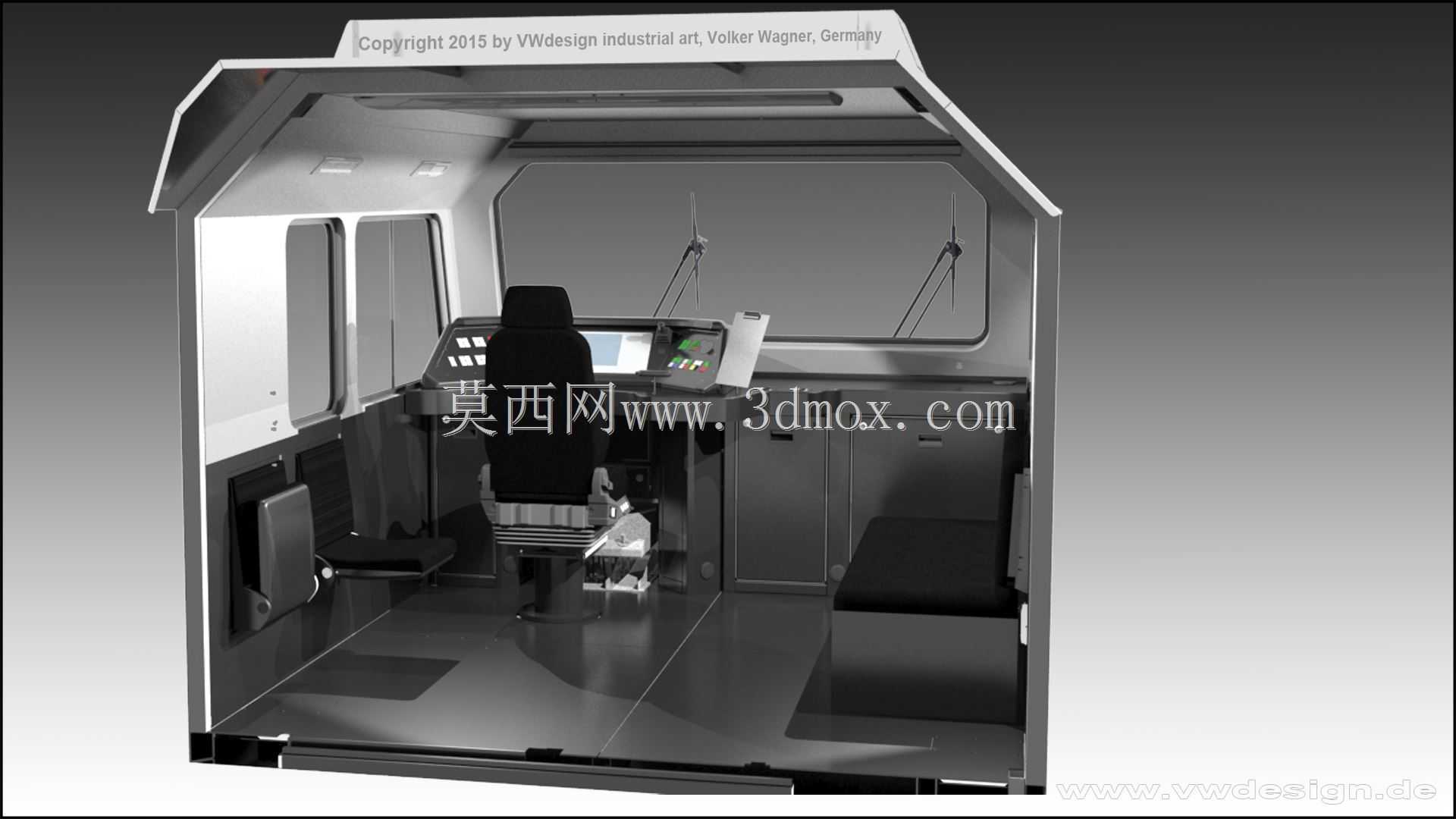

　　该舱室设计主要面向轨道类载具的前端操控区域，核心承担驾乘人员作业空间承载、操控界面集成、驾乘防护等实际功能，日常应用场景覆盖干线机车、城市轨道交通列车、工程作业轨道车等载具的前端驾驶区段，是整车载具人机交互最集中的核心区域。从实际使用逻辑出发，设计阶段首先划定了舱室的安装边界：整体舱室采用框架式承载结构，外轮廓匹配载具车头的内装安装点位，横向宽度适配车头端墙的内侧安装间距，纵向深度从车头前窗内侧延伸至舱室后隔断位置，垂直方向从地板安装面一直覆盖到顶棚内装层，所有外沿安装点位都预留了与车体主结构连接的固定孔位，能够直接匹配现有主流轨道载具的车头安装接口，不需要额外做大规模的结构改制。舱室内部的布局完全围绕驾乘人员的作业动线展开，

　　操控台设置在舱室前部正对前窗的位置，台面上按照操作频率划分了不同的功能区域：高频操作的控制按键、制动手柄、牵引控制单元布置在驾乘人员坐姿状态下手臂自然伸展可及的核心操作区，显示单元、仪表模块布置在视线自然下倾15度到30度的可视范围内，避免长时间观察造成的视觉疲劳，台体侧面预留了车载设备的安装空位，可根据不同车型的需求集成通讯设备、行车记录装置、应急操作模块。驾乘座椅采用集成式安装结构，固定在舱室地板的预设安装基座上，座椅位置与操控台的间距经过反复校核，保证不同身高的驾乘人员落座后，腿部有充足的活动空间，手臂操作操控元件时不会出现过度伸展或者弯曲局促的问题，座椅周边预留了安全带安装点、调节机构的安装空间，可适配减震式、

　　固定式等不同类型的司机座椅配置。舱室两侧的侧窗位置匹配车体的窗体开口，窗下区域设置了辅助储物空间与小型设备安装位，顶棚区域集成了照明模块、通风接口、线缆走线槽，所有外露的线缆都隐藏在内装层与结构框架之间的走线通道内，既避免线缆外露造成的安全隐患，也方便后期检修时的线路排查。舱室内部的内饰覆盖件采用模块化设计，不同区域的内饰板通过卡扣与螺栓组合固定在框架结构上，单块内饰板的尺寸控制在单人可独立拆装的范围内，日常维护时不需要整体拆解舱室结构，就能完成内部设备的检修与零部件更换。从结构强度角度考虑，舱室的主框架采用型钢焊接成型，关键受力位置做了加强筋处理，能够承受载具运行过程中的振动载荷与突发情况下的冲击载荷，

　　框架与车体连接的位置设置了减震垫，能够过滤行驶过程中传递到舱室的高频振动，提升驾乘人员的作业舒适度。舱室内部的边角位置全部做了圆弧过渡处理，避免紧急情况下驾乘人员磕碰造成伤害，所有操控元件的安装高度都符合人机工程学的相关标准，保证长时间作业状态下，驾乘人员不会因为操作姿势不当产生过度疲劳。设计过程中还充分考虑了不同车型的适配性，操控台的模块划分采用通用化接口，可根据不同载具的功能需求增减对应的功能模块，不需要重新设计整个台体结构，舱室的整体框架也预留了足够的调整余量，可根据不同车型的车头尺寸做适应性的参数调整，大幅降低同系列车型的设计重复工作量。
