航空涡轮发动机剖面结构三维设计

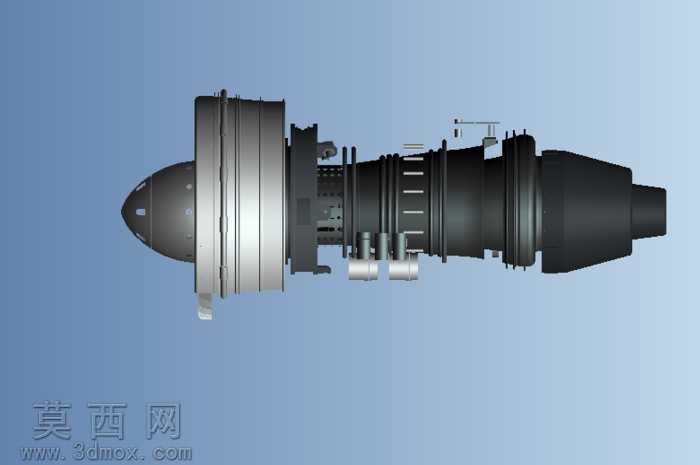

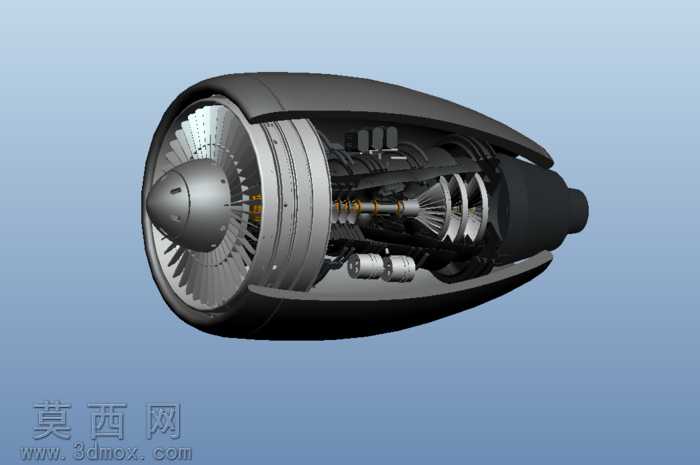

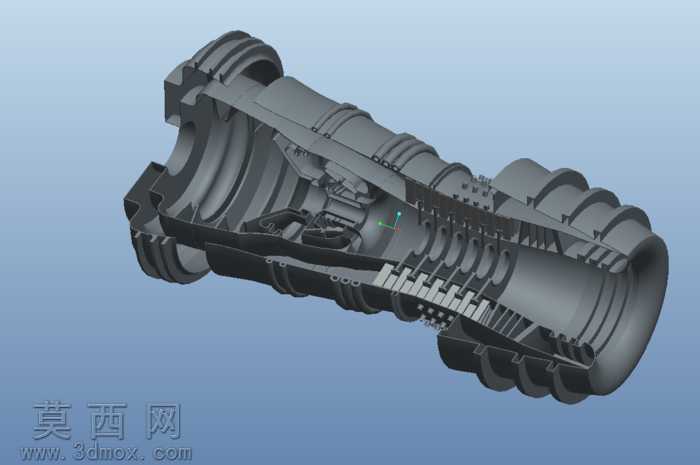

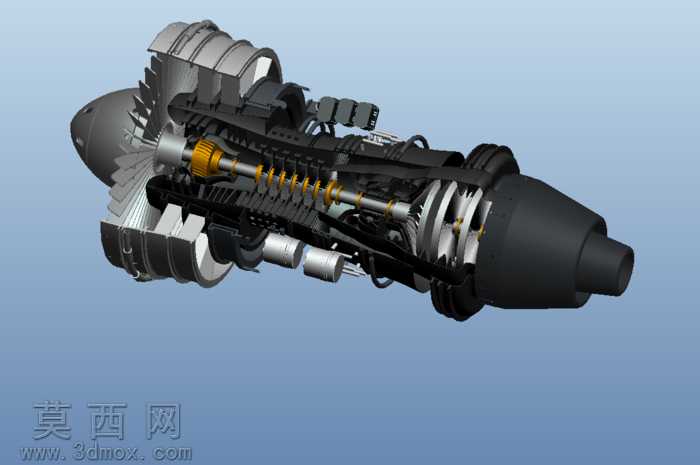

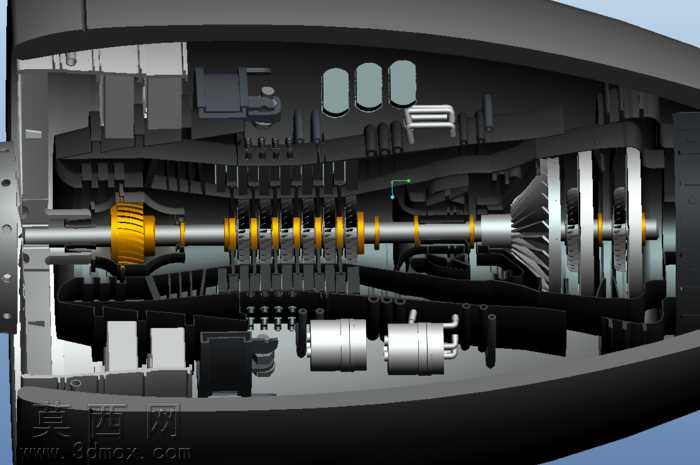

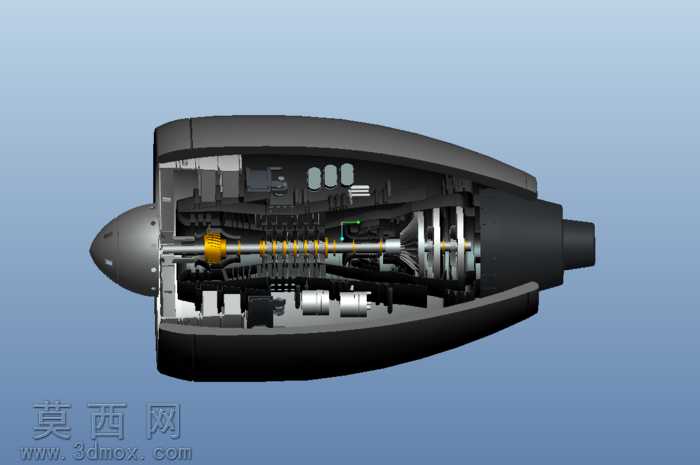

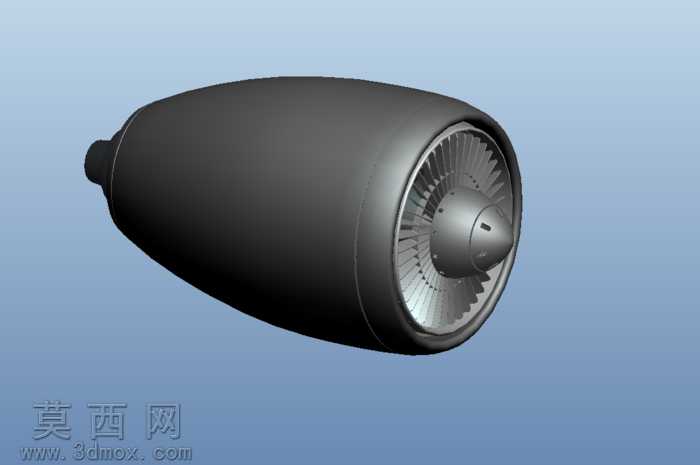

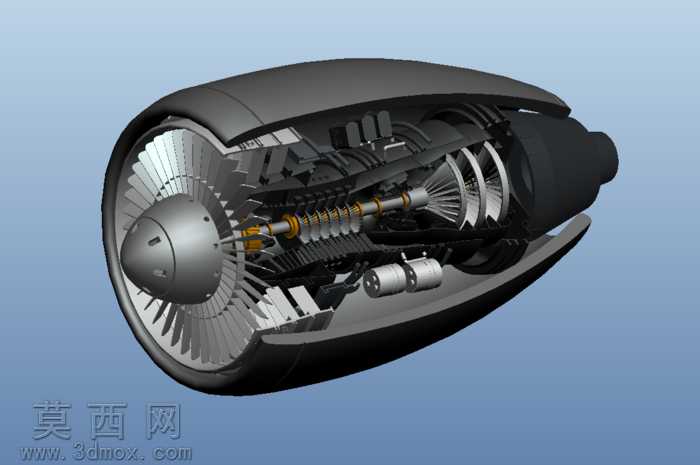

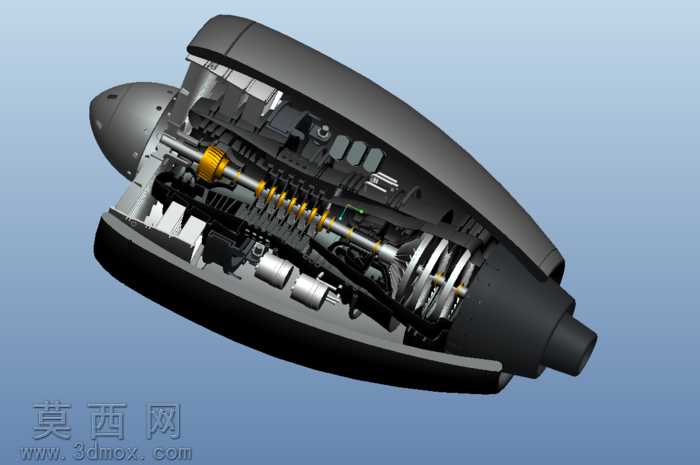

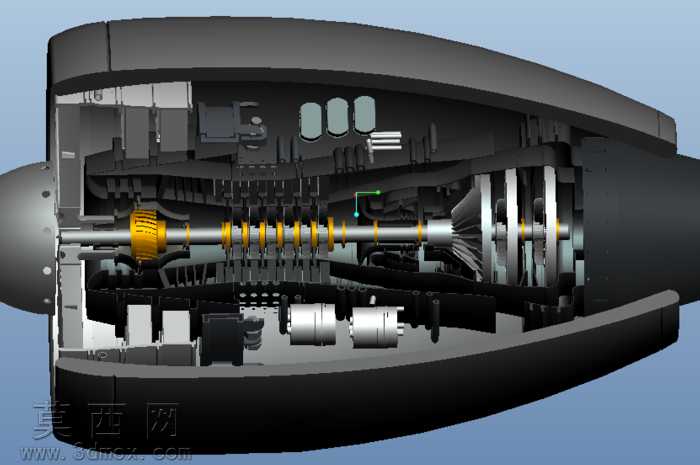

本作品为航空涡轮发动机的全剖面三维结构设计，完整还原了涡轮发动机从进气道到尾喷口的全部内部构造，建模过程严格遵循航空涡轮发动机的真实结构比例与装配逻辑，将复杂的动力系统以直观的剖视形式呈现。建模阶段采用分层构建的思路，首先完成外部整流壳体的曲面造型，通过多段曲面放样、曲率连续匹配打造出符合空气动力学特性的流线型外壳，外壳采用半剖展示设计，既保留了整机外形的辨识度，又能完整暴露内部核心结构。内部结构建模按照气流流经顺序依次搭建：进气道段的整流锥采用光滑回转曲面设计，引导来流平稳进入压气机段；压气机部分逐级还原了多级轴流式压气机叶片与轮盘结构，每一级叶片的翼型截面、安装角度都符合压气机气动设计逻辑，相邻级间的机匣、密封结构也做了精细化还原；燃烧室段还原了环形燃烧室的火焰筒、燃油喷嘴、点火装置结构，清晰展示了压缩空气与燃油混合燃烧的腔体构造；涡轮段作为核心做功部件，精准还原了高压涡轮、低压涡轮的叶片组、涡轮轴、支撑轴承结构，涡轮叶片的冷却通道造型、叶冠结构都做了细节刻画，传动轴系的多级支撑、密封结构完整呈现；尾喷段的收敛喷管、调节结构也按照真实结构完成建模，同时还原了发动机内部的附件管路、线缆排布等细节。渲染阶段采用金属材质为主的材质体系，外部壳体使用哑光深灰金属材质模拟航空发动机外壳的复合材料质感，压气机叶片、涡轮叶片使用抛光高温合金材质，呈现金属反光特性，传动轴、轴承使用镀铬亮面金属材质，密封件、管路使用黑色橡胶与哑光金属区分不同部件，通过分层打光突出内部结构的层级关系，让每一级部件的装配关系都清晰可见。整个模型装配逻辑严谨，所有部件无干涉，既可以作为航空动力结构教学的演示模型，也能为航空发动机相关的结构设计、科普展示提供精准的三维参考，完整展现了涡轮发动机将内能转化为机械能的核心结构原理。
