云手造型焊接练习教学套件结构设计

　　这套焊接实训套件的设计初衷，是面向刚接触电子焊接工艺的入门学习者，解决传统焊接练习件造型单调、缺乏实操趣味性的痛点，让初学者在完成基础焊接操作训练的同时，能获得具备完整展示性的成品，降低入门阶段的枯燥感。从应用场景来看，它既可以作为中职、高职院校电子工艺实训课程的课堂练习载体，也适合电子爱好者在居家环境下开展入门焊接实操，不需要复杂的配套工装，仅需常规的恒温电烙铁、焊锡丝、助焊剂即可完成全部组装操作，对实操场地的配套要求极低。

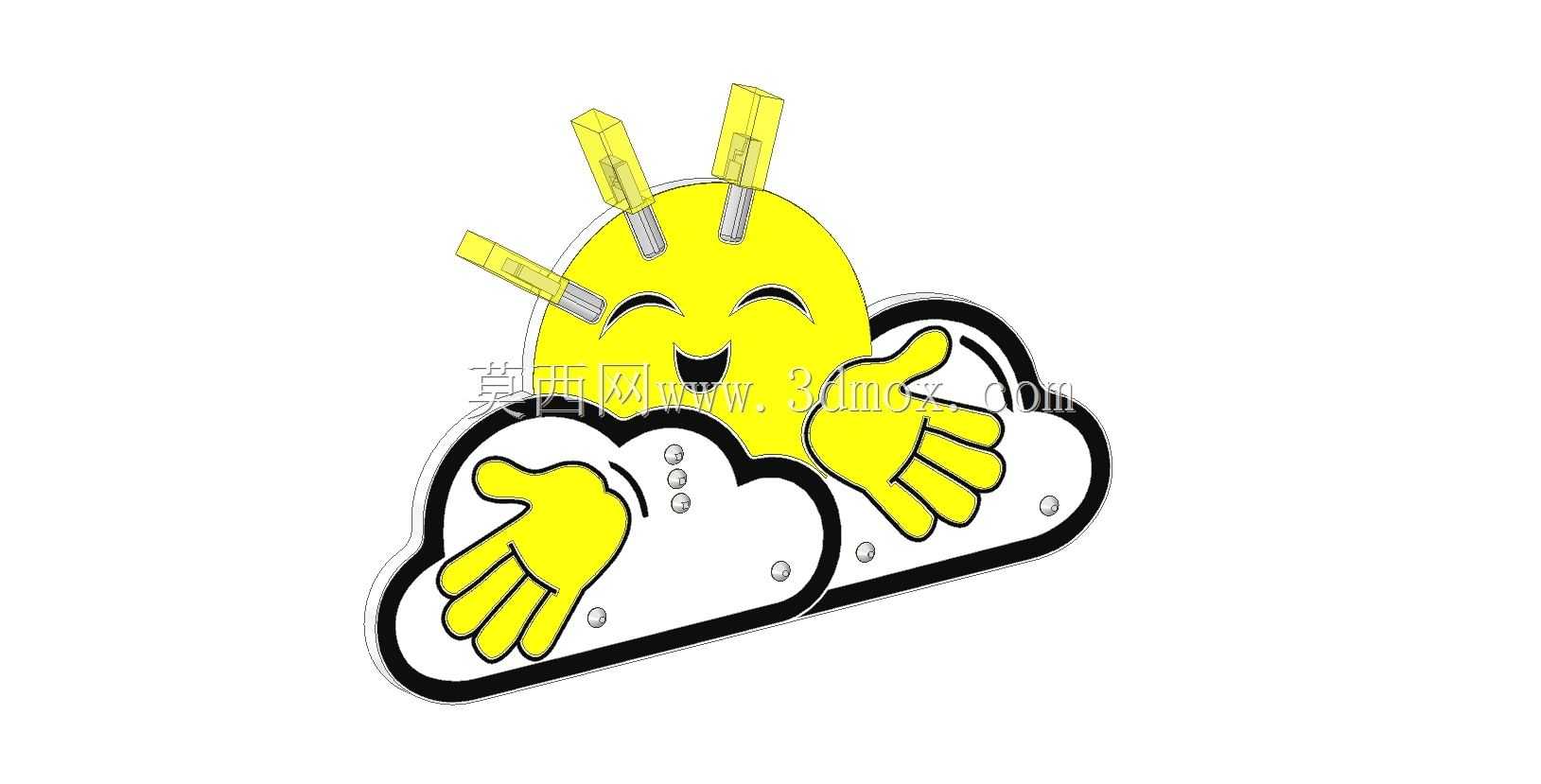

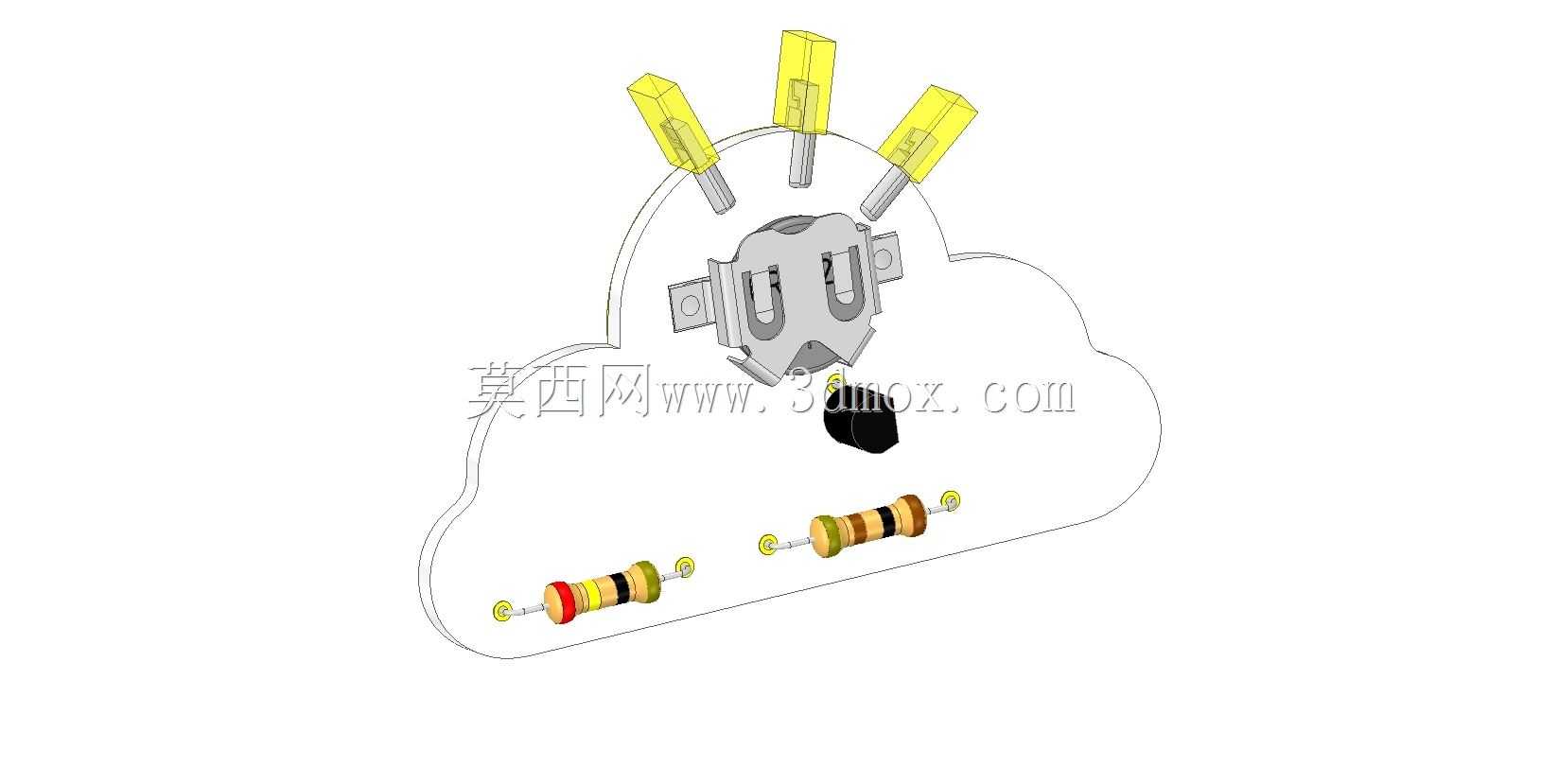

　　从结构设计逻辑来看，整体采用卡通化的云形基底搭配拟人化黄色手掌造型，顶部预留三个直插式元件的安装位，对应三个发光指示元件的插装孔位，孔位公差按照常规直插电子元件的引脚尺寸设计，单边预留0.2mm的装配间隙，既可以保证元件插装时的顺畅度，也能避免间隙过大导致焊接时元件歪斜、引脚虚焊的问题。云形基底的轮廓采用大圆角过渡设计，没有尖锐的边角，一方面是避免初学者在拿取套件时被边角划伤，另一方面也适配卡通化的视觉风格，降低入门学习者对焊接操作的畏难情绪。基底上的固定点位按照元件布局均匀排布，每个焊接点位都预留了足够的焊盘面积，焊盘尺寸设计为直径2mm，足够初学者在反复补焊、拆焊练习时不会出现焊盘脱落的问题，适配入门阶段操作者操作不熟练、容易出现焊接失误的特点。

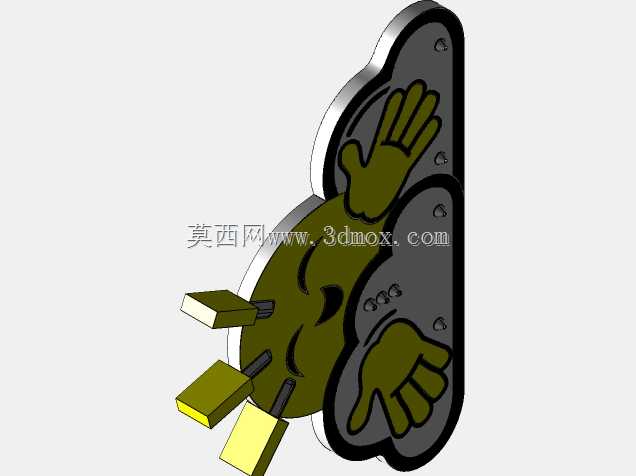

　　从安装边界来看，整个套件组装完成后的整体外轮廓尺寸控制在掌心可握持的范围内，不需要额外的安装固定支架，组装完成后可以直接放置在桌面作为装饰摆件，基底底部预留了三个均匀分布的支撑凸点，凸点高度1mm，放置时可以保证整体平稳，不会出现晃动歪斜的问题。三个顶部元件的安装角度经过特意设计，分别朝向斜上方不同角度，焊接完成后点亮时可以形成均匀的光线散射效果，不会出现光线集中朝向单一方向的问题。拟人化的手掌造型采用对称式布局，左右两个手掌的安装孔位与基底上的定位柱一一对应，定位柱采用过盈配合设计，不需要额外粘接即可完成手掌部件与云形基底的固定，降低组装过程中的操作复杂度，初学者不需要掌握复杂的装配工艺即可完成整体组装。

　　从功能特性来看，这套套件覆盖了电子焊接入门阶段需要掌握的全部基础操作：包括直插元件的引脚成型、插装定位、焊点成型、多余引脚剪除等核心操作步骤，元件数量控制在入门学习者可接受的范围内，不会因为元件过多导致组装过程中产生挫败感，也不会因为元件过少无法覆盖基础操作要点。所有焊接点位的走线都在基底背面做了加宽处理，走线宽度1.5mm，既可以满足常规小电流的导通需求，也能提升铜箔的附着强度，即使初学者反复焊接加热，也不容易出现铜箔起翘脱落的问题。整体电路结构简单，没有复杂的贴片元件，全部采用直插式元件，适配入门阶段操作者的操作能力，不需要借助放大镜等辅助工具即可完成全部焊接操作，焊接完成后通过简单的供电即可验证焊接质量，能让初学者快速获得操作反馈，提升学习过程中的正向激励。

　　在设计细节上，特意将卡通表情区域做了留白处理，不需要焊接元件，避免焊接时的高温损伤表面印刷层，所有需要焊接的点位都集中在基底的下半部分和顶部区域，操作时电烙铁不会接触到表面的印刷图案，保证组装完成后的外观完整性。部件之间的装配间隙都经过反复验证，即使是焊接操作不熟练的初学者，在出现少量焊锡溢出的情况下，也不会影响部件之间的装配贴合，不会因为少量的焊接失误导致整个套件无法组装完成，容错率远高于常规的工业级焊接练习板。
