DIY点焊机控制板结构设计

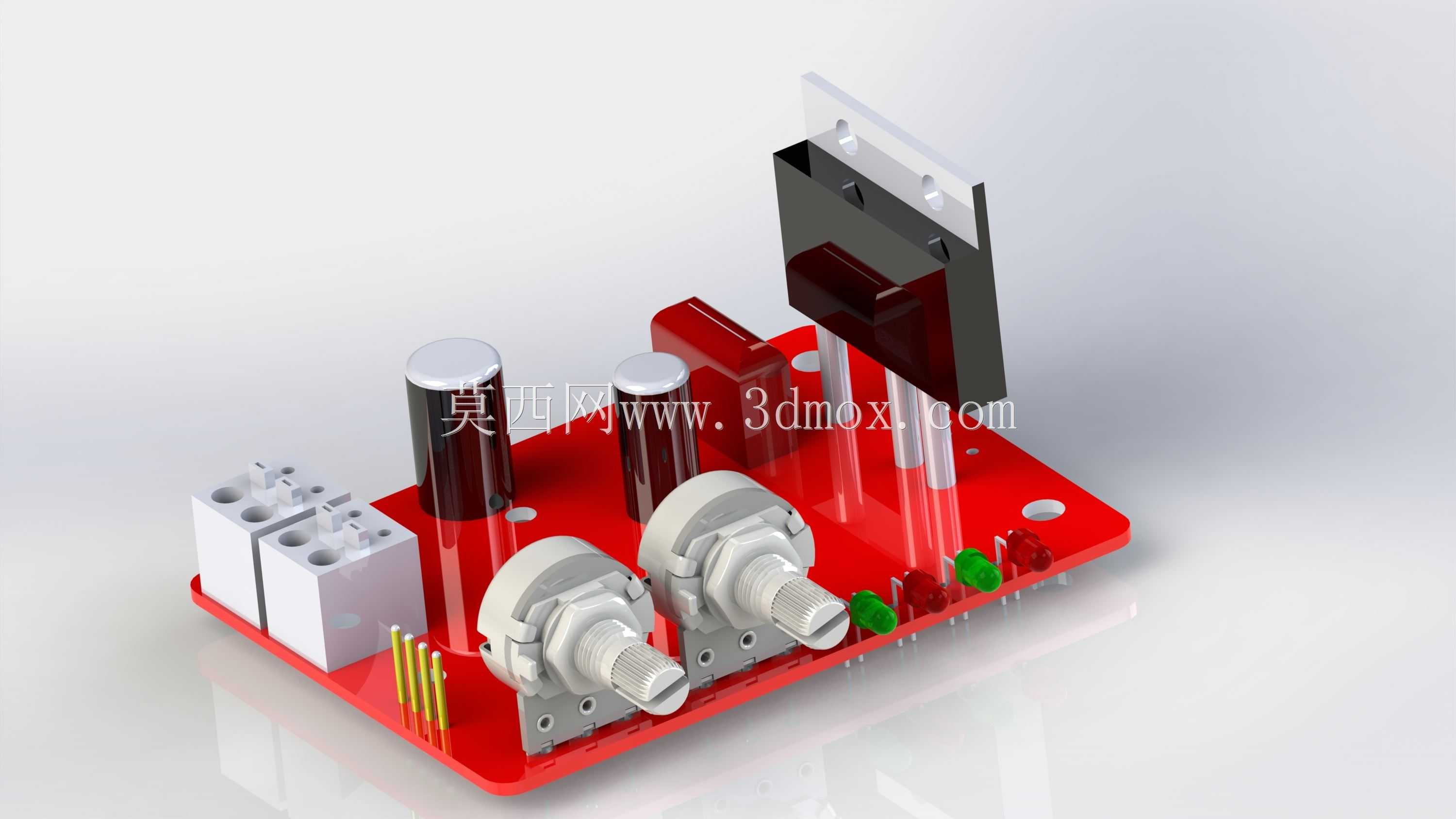

　　这套点焊机控制板的结构设计，核心围绕小型DIY点焊机的实际操作需求展开，没有采用工业级点焊机复杂的柜体集成方案，而是把触发控制、参数调节、功率接口全部整合在一块红色PCB基板上，方便爱好者直接嵌入自制的点焊设备机架内。从实际应用场景看，这类控制板多用于18650锂电池组组装、薄镍片连接、小型五金件点焊等轻量作业，不需要配套大型水冷变压器或气动压头，直接配合便携储能电源或微波炉拆机件改造的点焊变压器即可工作，桌面占用空间小，拆装维护都很方便。

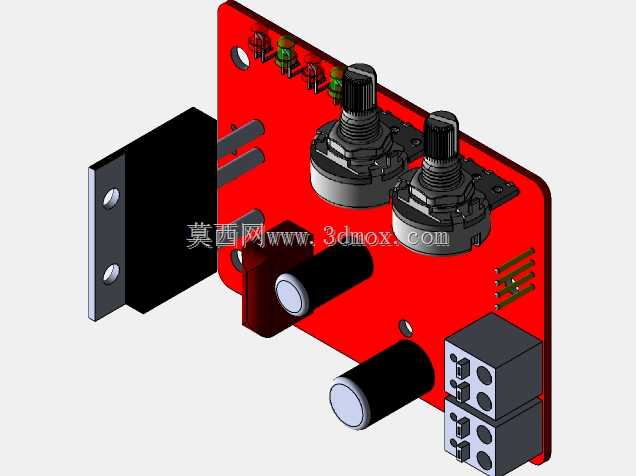

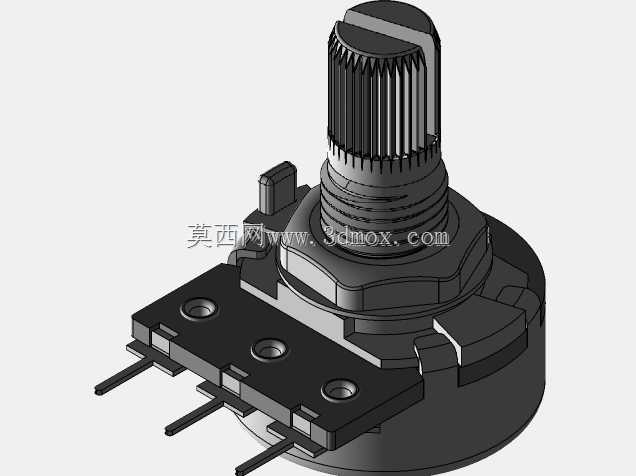

　　板载元件的布局完全遵循操作动线设计：两个带螺纹轴的电位器布置在PCB靠前侧，安装时旋钮轴可直接伸出设备面板，操作人员无需开盖就能调节点焊时间与输出电流，电位器下方预留的插针接口可外接触发按键或脚踏开关，避免手持焊笔时还要腾手操作面板；左侧的白色栅栏式接线端子是功率输入与输出接口，大间距的接线位能容纳较粗的铜线，拧紧螺丝后即可牢固夹持导线，适配点焊瞬间的大电流导通需求，端子旁预留的固定孔可配合扎带整理走线，防止频繁移动焊笔时拉扯接线导致松脱。

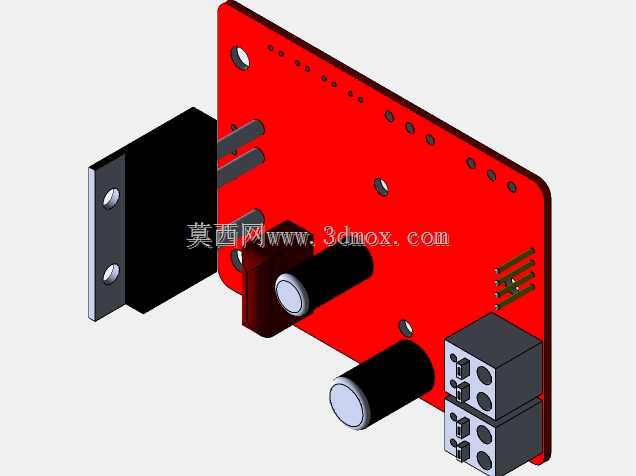

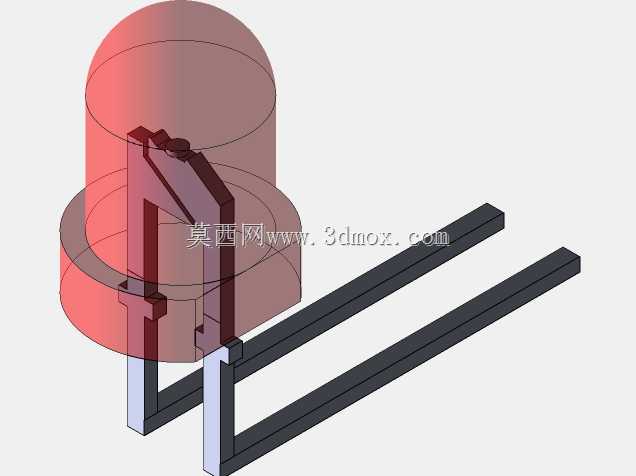

　　板上两个立式电解电容沿PCB纵向排布，周边预留了足够的电气间隙，既满足储能滤波的电路需求，也避免电容外壳与周边金属元件发生接触；后侧的黑色散热件通过铜柱支撑抬高，与PCB板面形成通风通道，持续点焊时热量可通过空气对流快速散出，散热件的安装孔位完全对齐PCB上的固定孔，不需要额外定制支架就能完成装配。板边的绿色指示灯对应电源与触发状态，安装后可透过面板开孔直观显示设备工作状态，红色PCB基材本身也具备不错的绝缘性能，降低元件引脚误接触的风险。

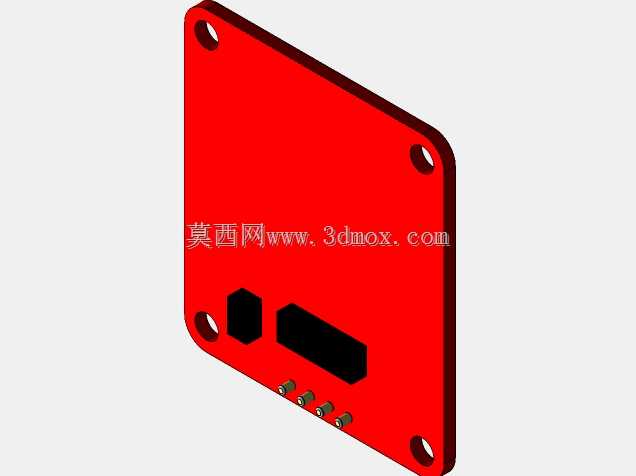

　　从安装边界来看，整块控制板的轮廓为规则矩形，四个角位均预留了标准安装孔，可直接通过铜柱固定在设备外壳内部，孔位间距适配常见的DIY设备机箱尺寸；板上所有外接元件的接口都朝向同一侧，方便面板开孔与走线规划，电位器的螺纹轴长度适配常规厚度的亚克力或金属面板，搭配螺母即可完成轴向固定，不会出现轴长不足或过长干涉的问题。接线端子的进线方向与板面平行，设备后盖关闭时不会挤压导线，散热件的顶部高度低于常规机箱的内部净高，不需要额外加高外壳。

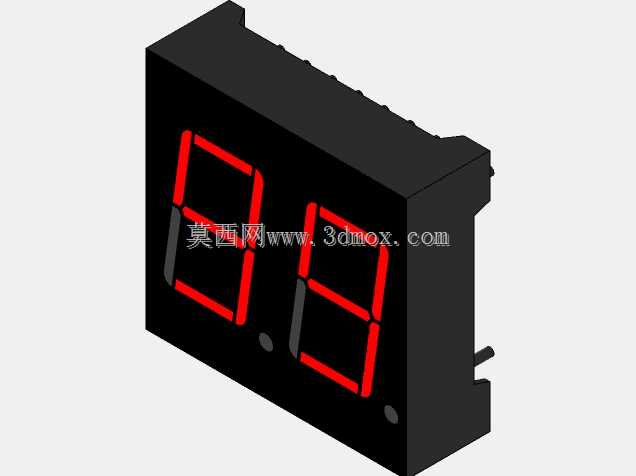

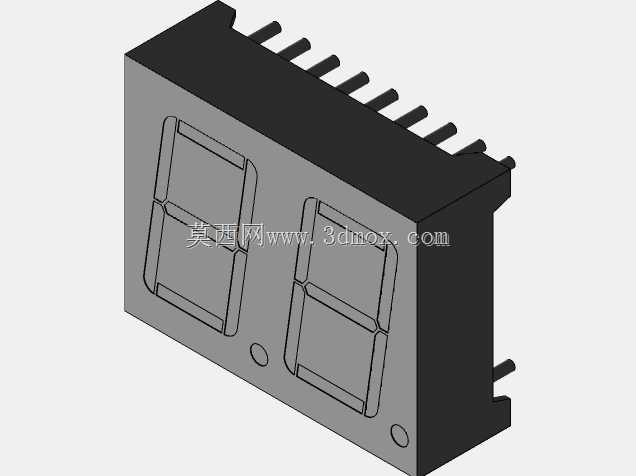

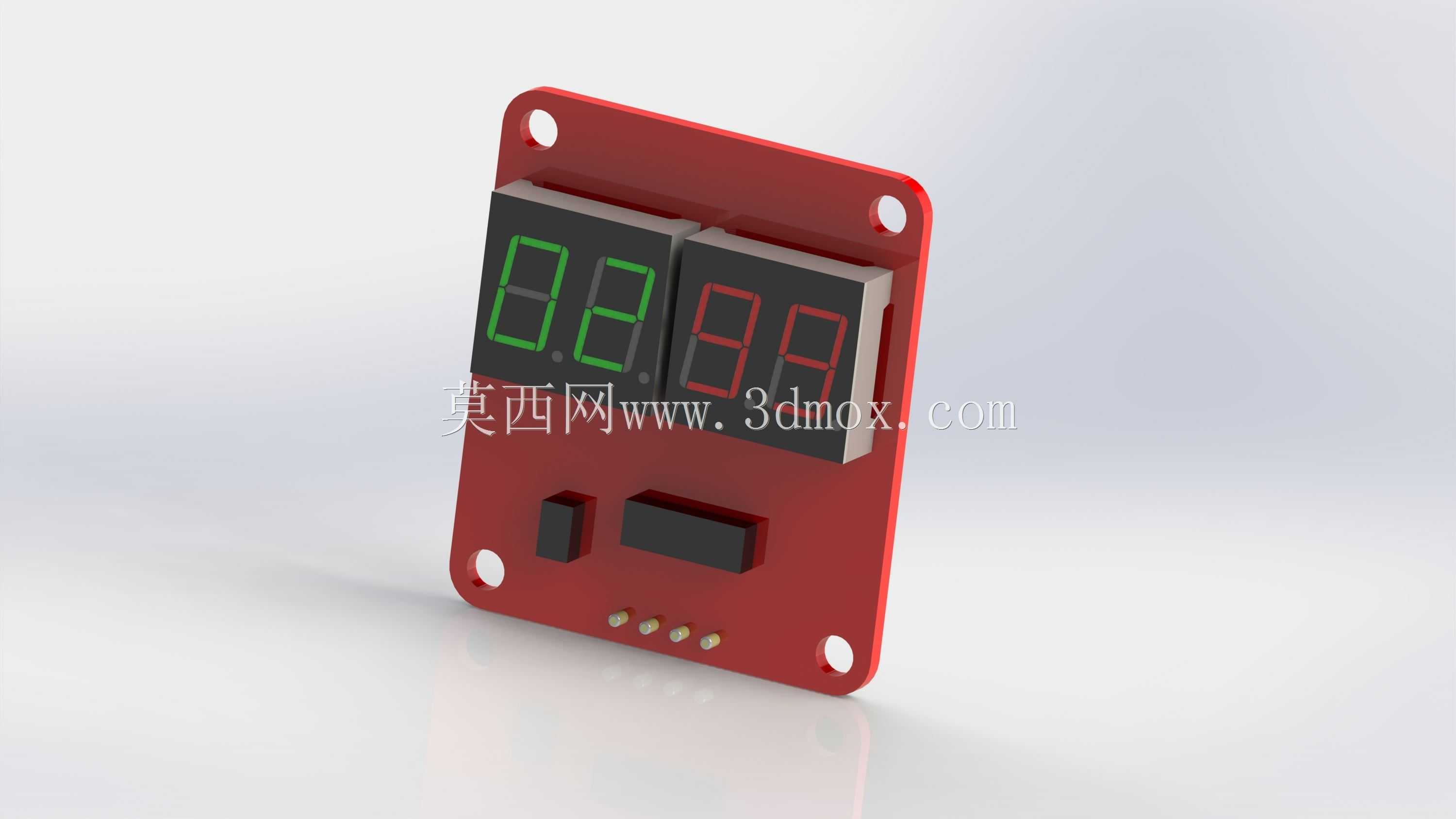

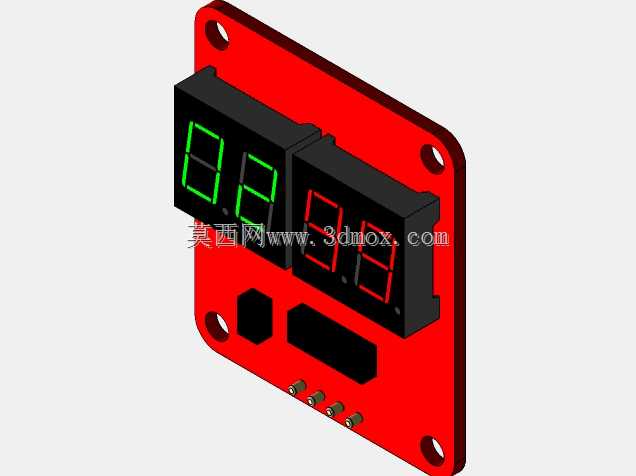

　　设计过程中优先考虑了手工装配的便利性，所有插装元件的引脚间距都符合手工焊接的操作空间，没有出现密集贴片元件导致的焊接难度，即使是入门级爱好者也能完成元件替换与维修；板上预留的多组排针接口，可扩展外接数码管显示、电流检测模块等功能，不需要重新改版就能拓展设备的功能边界。整体结构没有多余的装饰性设计，每一处布局都对应实际点焊作业的操作需求，元件之间的位置避让充分，既保证了电气安全距离，也最大化压缩了控制板的整体体积，适配各类自制点焊机的紧凑安装空间。
