移动式等离子焊接工装台架结构设计

　　该台架主要面向小批量钣金件、型材框架及异形金属构件的等离子焊接与切割辅助作业，常见于机修车间、五金加工厂、实训场地及现场维修班组。工件在台面上完成定位、临时支撑与焊接，焊渣和切割熔渣可直接穿过格栅落入下方收渣区域，避免熔渣在表面积聚影响工件摆放，也减少高温碎屑对地面和人员的灼伤风险。

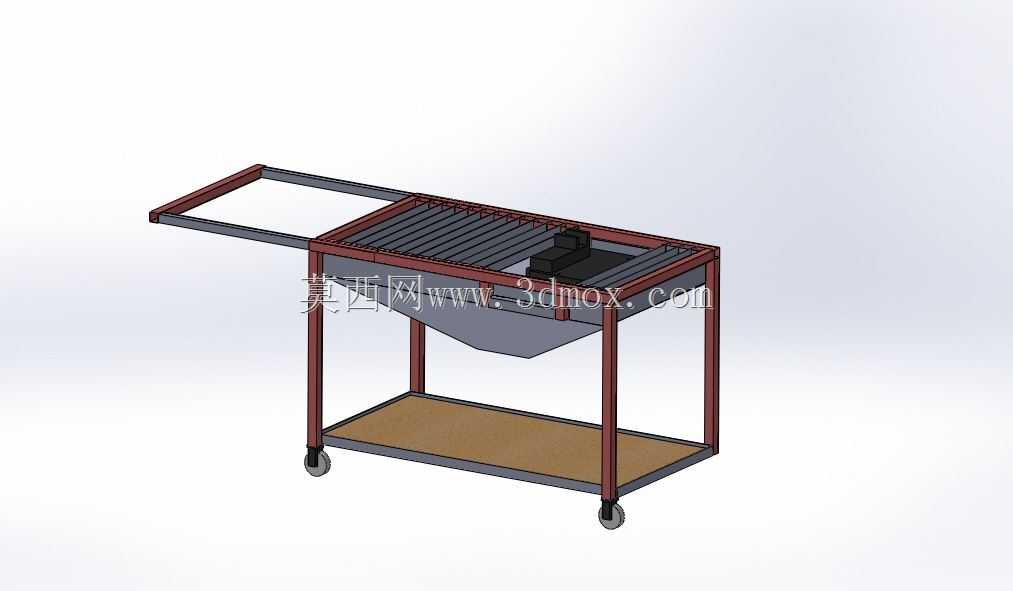

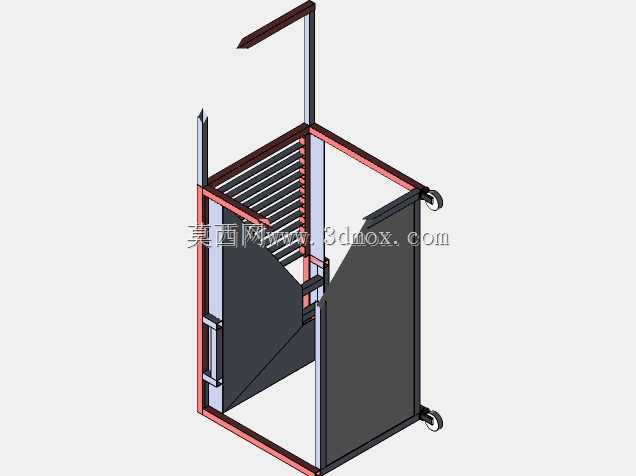

　　从结构组成看，整体采用方管焊接框架作为承载主体，四条立柱与上下层横梁形成稳定的箱形受力体系。上层台面分为两个功能区：一侧为平面托板，可放置图纸、小件工具、待焊零件或定位样板；另一侧为格栅式工作区，栅条沿统一方向排布，间隙兼顾排渣能力与支撑密度，能够承托常规尺寸的钢板、角钢、方管及小型装配件。格栅下方设置漏斗形导渣板，将焊渣向中部集中，便于停机后集中清理。

　　下层为整块置物平台，可存放焊枪耗材、打磨片、防护面罩、夹具及小型量具，使作业面周边工具保持有序。底部配置四只脚轮，其中两只建议采用带刹车型，设备需要在不同工位间转移时可直接推行，到位后锁定脚轮即可限制位移；这种布置特别适合车间内多任务并行、作业点频繁变化的场景。

　　设计思路上优先考虑的是实用性与制造便利性。主框架选用常规矩形钢管，型材规格可根据额定载荷调整，节点以焊接连接为主，焊后进行打磨与校正，保证台面平面度和整体方正度。格栅条可采用扁钢或方钢，与边框采用分段焊固定，既保留足够的通风排渣空间，也避免满焊带来的热变形。侧部延伸托板与主框架连成一体，不额外增加复杂机构，降低了制造成本与后期维护难度。

　　台面高度按人工站立操作设定，便于焊工在自然姿态下观察熔池、调整焊枪角度并进行变位作业。长宽方向需要结合常见工件尺寸规划：格栅区应覆盖大多数中小件的投影范围，侧托板宽度则以能放置工具和零件盒为宜，过宽会增加台架占地并削弱移动灵活性。整体外廓尺寸还需考虑车间通道、门宽及电梯入口限制，脚轮安装位置应略内收于框架外缘，防止推移时磕碰通道两侧物体。

　　安装边界方面，地面只需满足基本平整和一定承载能力，无需预埋地脚或专用基础。脚轮的回转半径、最低离地高度以及刹车手柄操作空间应在建模时明确，避免与下层搁板或立柱发生干涉。若用于大电流等离子或切割工况，可在框架上预留接地螺栓位置，保证工件与设备接地可靠；格栅间距与栅条截面需匹配预期熔渣粒径，既要防止细小工件失稳，又要避免熔渣搭桥堵塞。

　　三维建模时应分别建立主框架、格栅、导渣斗、下层搁板、脚轮及连接件，按实际焊接关系装配，便于出工程图和统计型材下料长度。对受力集中的脚轮安装板、格栅边框和吊点位置，可通过加厚板件或增加加强筋提升可靠性。整体结构不追求复杂外观，而强调排渣、承重、移动、储物和操作便利性的平衡，适合作为金属焊接作业中的基础工装平台使用。
