带按键I2C接口OLED显示模块结构设计

　　在嵌入式开发、小型智能设备搭建的场景里，这类集成了独立按键的OLED显示模块是非常常用的外设组件，很多做小型检测装置、桌面实验设备、便携采集终端的结构工程师，在选型阶段都会优先考虑这类集成度适中的模块，不用额外单独排布按键和显示屏的安装位，能大幅缩减整机内部的布局空间。从实际使用的角度出发，这个模块的核心功能是通过I2C通讯接口和主控板完成数据交互，把主控传输过来的字符、简单图形信息在OLED屏上做实时显示，板载的两个独立按键可以直接实现参数调整、界面切换、功能确认这类交互操作，不用再额外外接按键组件，对于小体量的智能设备来说，能省掉不少外接走线的麻烦，也降低了整机装配的接线复杂度。

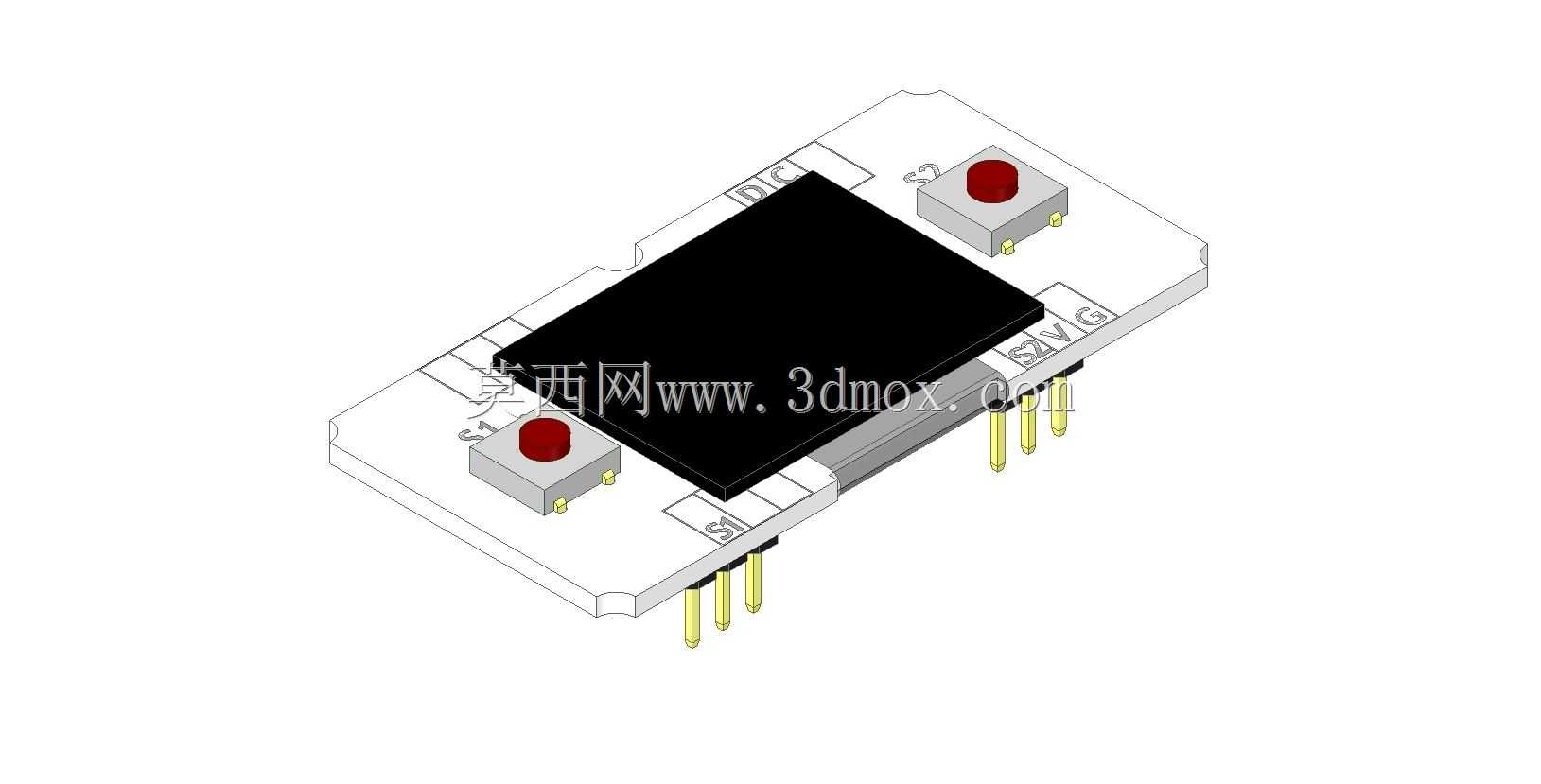

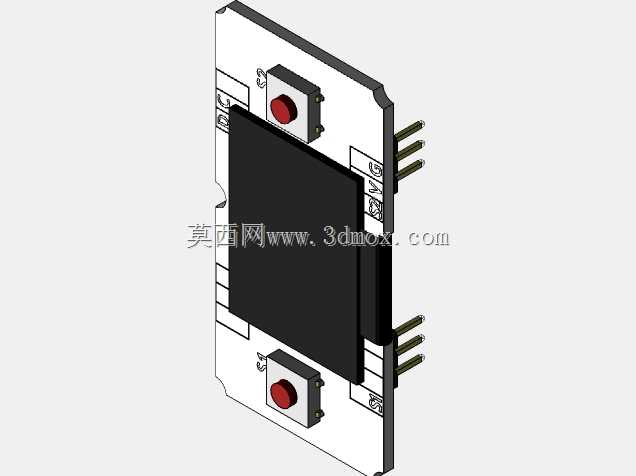

　　做这个模块的结构设计时，首先要考虑的是PCB板的安装边界，整个模块采用直插排针的连接方式，排针的伸出长度、引脚间距都要符合通用2.54mm排针的标准规范，这样既能直接插在面包板上做原型验证，也能通过排座焊接在定制的主控板上，兼容两种最常见的嵌入式开发装配方式。板上的两个按键分别布置在OLED屏的对角位置，这个排布思路是为了避免操作按键的时候手指遮挡到显示区域，同时两个按键的按压行程、键帽高度都做了统一，按压的时候不会和屏幕表面产生干涉，按键的焊接脚做了加固处理，频繁按压的时候不容易出现焊盘脱落的问题。

　　OLED屏幕本身采用沉板贴合的安装方式，屏幕的黑色显示区域和PCB板的表面保持齐平，既可以直接裸露使用，也能在做整机外壳的时候给屏幕预留对应的开窗，屏幕边缘和PCB的预留间隙控制得比较小，能避免灰尘从屏幕和PCB的缝隙里落到板载电路上。模块整体的外形轮廓做了切角处理，四个边角不是尖锐的直角，在多模块并排安装的时候，不会因为边角的公差问题出现相邻模块卡滞的情况，PCB板的边缘预留了两个小型的定位孔位，如果需要把模块通过螺丝固定在壳体内部，不需要额外做固定支架，直接用M2的小螺丝就能完成锁紧固定，安装的适配性很强。

　　从实际选型的适配场景来看，这个模块可以用在小型环境检测设备上，实时显示温湿度、气体浓度这类采集数据，两个按键可以用来切换显示界面、调整报警阈值；也可以用在小型教学实验装置上，作为学生做嵌入式编程实验的显示交互组件，直插的结构不用焊接就能快速完成接线，适合反复拆装的实验场景；还能集成在小型桌面3D打印机、迷你数控电源这类DIY设备里，作为状态显示和参数调整的交互终端，I2C接口只需要两根通讯线就能完成数据传输，不会占用主控过多的IO引脚资源。

　　设计的时候也充分考虑了模块的堆叠兼容性，排针的安装位置在PCB板的一侧边缘，当模块插在主控板上的时候，屏幕和按键的操作面完全朝上，不会被旁边的其他模块遮挡，PCB板的厚度采用常规1.6mm的标准厚度，和通用排座的夹持深度匹配，插装之后不会出现松动歪斜的情况。屏幕的驱动电路全部布置在屏幕下方的PCB区域，被屏幕本身遮挡住，既节省了板面的布局空间，也能对驱动芯片起到一定的物理防护作用，避免装配的时候异物刮碰到驱动芯片的引脚。两个按键的键帽采用红色的辨识度设计，在一堆电子元件里能快速找到按键位置，操作的时候不用刻意辨认位置，盲操作也能准确按到按键。

　　在做整机结构适配的时候，这个模块的安装高度从PCB底面到按键顶面的尺寸控制得非常紧凑，外壳内部只需要预留不到10mm的高度空间就能完成安装，对于内部空间局促的便携设备来说非常友好，屏幕表面没有额外的保护盖板，做外壳设计的时候可以根据使用场景选择是否加装透明亚克力保护片，模块本身的屏幕边缘和PCB的高度差刚好和1mm厚的亚克力片厚度匹配，加装保护片之后保护片表面可以和外壳表面齐平，整体外观的一致性很好。模块的整体重量很轻，就算是用在可穿戴类的小型原型设备上，也不会带来过多的重量负担，直插排针的连接方式抗振动能力也能满足一般桌面设备、便携设备的使用要求，不会因为日常移动出现接触不良的问题。
