适配UNO开发板的双路直流电机驱动扩展板

　　在小型自动化实验装置、教学实训机器人、桌面级智能小车这类嵌入式控制项目里，电机驱动模块是连接主控单元与动力执行件的核心桥梁，这款适配UNO主控板的双路直流电机驱动扩展板，正是针对小功率直流动力场景做的集成化设计。从实际落地的使用场景看，它常被用在高校电子实训课程的智能小车搭建、创客群体的小型移动机器人开发、简易自动化输送工位的微型动力控制，还有各类桌面级互动装置的动力输出环节，这类场景普遍存在安装空间紧凑、接线复杂度要求低、主控板堆叠需求强的特点，这款扩展板的设计刚好匹配这类需求。

　　从功能特性上看，它单通道最大可承载2A的持续输出电流，能够同时独立控制两路直流电机的正反转、启停以及调速动作，完全覆盖小功率直流减速电机、普通微型直流电机的驱动需求，不需要额外搭建复杂的H桥驱动电路，省去了分立元件焊接、接线调试的冗余步骤。板载的接线端子采用大电流绿色螺钉端子，能够牢固锁紧电机引线与电源引线，避免实验过程中拉扯导致的接触不良问题，端子旁预留的丝印标识清晰标注了电源正负极、电机通道序号，接线时不需要反复对照原理图就能完成操作，降低了新手的接线出错概率。

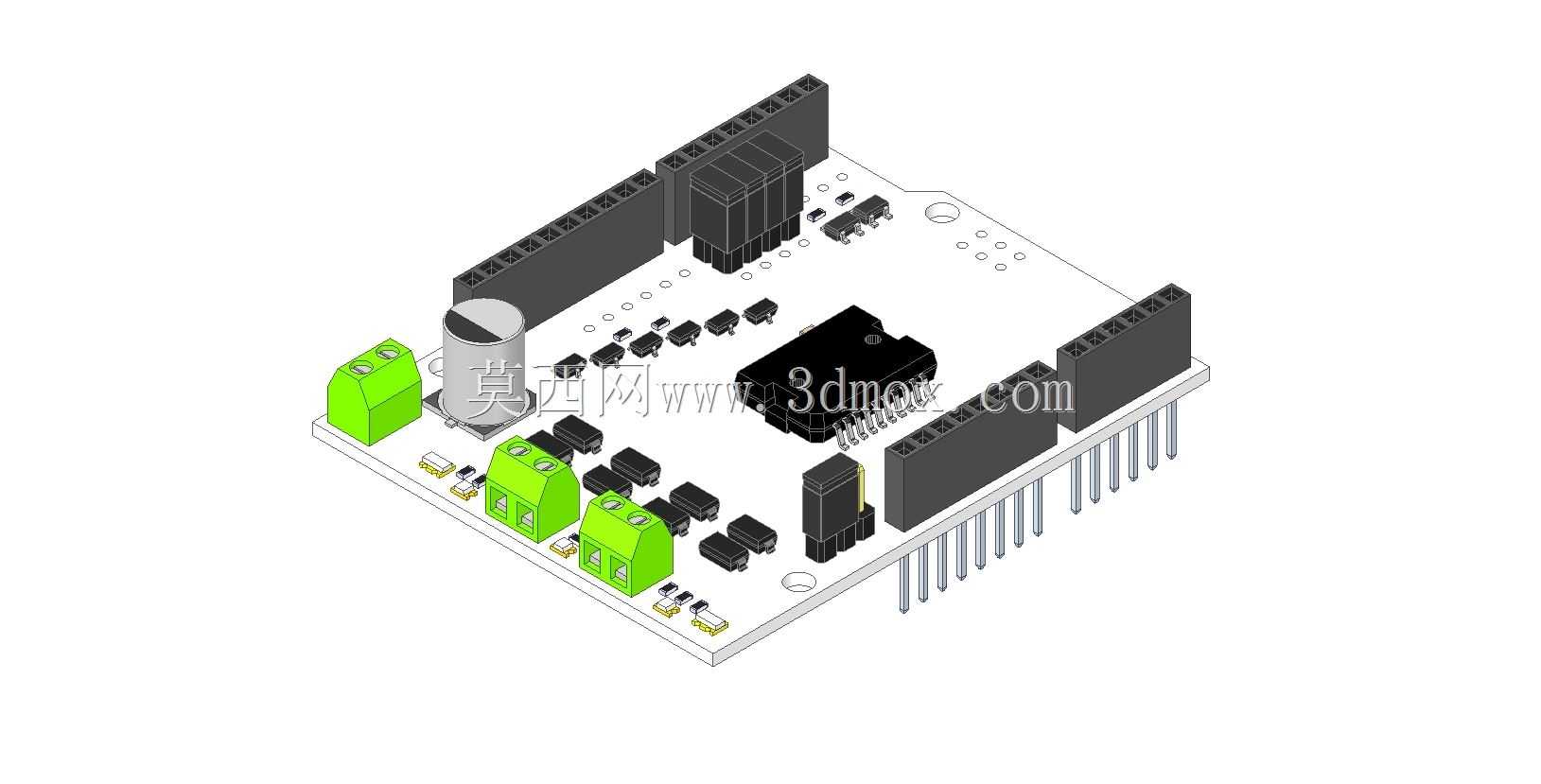

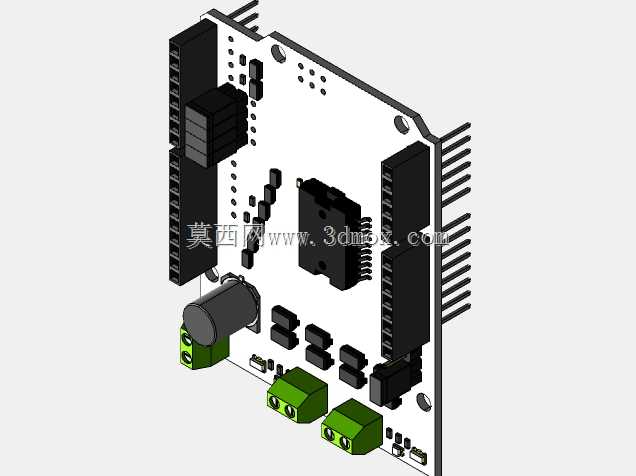

　　设计思路上，这款扩展板完全遵循UNO主控板的堆叠安装规范，板边的排针排母位置完全对应UNO板的插针布局，安装时直接对准插针下压就能完成与主控板的连接，不需要额外飞线，堆叠后整体结构紧凑，不会额外占用过多的安装空间，能够直接适配常规的UNO开发板固定孔位，方便安装到小车底盘或者设备壳体内部。板上的驱动芯片布置在板身中部区域，周边预留了足够的散热空间，持续带载运行时能够通过板身铜箔辅助散热，避免长时间大电流工作导致的芯片过热保护。板上的电容、电阻等分立元件都采用贴片封装布置在板身正面，元件排布整齐，信号走线与动力走线做了分区处理，减少动力线路对主控信号的干扰，提升运行稳定性。

　　从安装边界与尺寸适配来看，板身整体轮廓与标准UNO板尺寸保持一致，长宽尺寸完全匹配UNO主控板的外形，堆叠后整体厚度控制在合理范围，不会和上层其他传感器扩展板产生结构干涉。板上预留的固定孔位位置与标准UNO板的孔位完全重合，使用M3铜柱就能完成多层扩展板的堆叠固定，安装到设备内部时，既可以通过铜柱固定在安装平面上，也可以直接依托主控板的固定结构完成安装，不需要额外设计定制化的固定支架。接线端子的高度经过选型控制，堆叠后端子顶部不会超出上层扩展板的安装高度，避免出现结构顶触的问题。排针的引脚定义完全兼容通用扩展规范，对应的控制引脚直接连通主控的PWM输出引脚与数字IO引脚，不需要额外修改引脚映射就能直接调用常规的电机驱动库完成程序编写，降低了开发阶段的适配工作量。

　　在实际使用过程中，这款扩展板的接口布局充分考虑了多模块叠加的使用需求，板边的排针在完成插接后，依然预留了足够的空间供其他传感器模块接线，不会因为驱动板的安装遮挡其他引脚的使用。电源输入部分支持独立供电与主控供电两种模式，板上的电源隔离设计能够避免电机启动时的电流倒灌影响主控板的稳定运行，当驱动功率稍大的电机时，可以通过独立电源端子外接电机电源，保障主控板的供电稳定性。整体结构设计没有多余的突出部件，所有元件的高度都控制在堆叠安装的安全范围内，安装到小型设备内部时不会和壳体、其他传动部件产生剐蹭，适配各类紧凑安装空间的使用需求。
