Troyka MOSFET电子控制模块结构设计

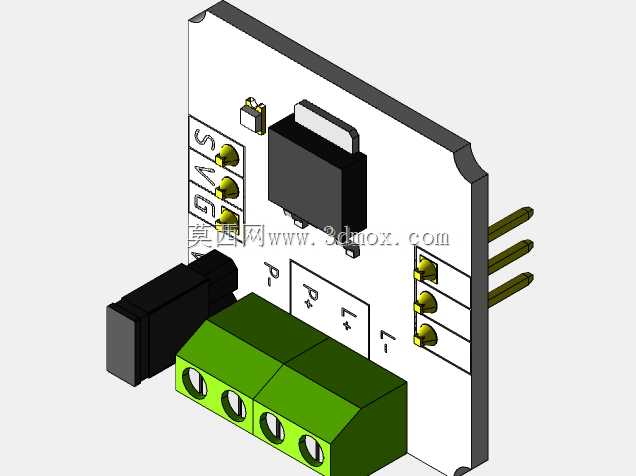

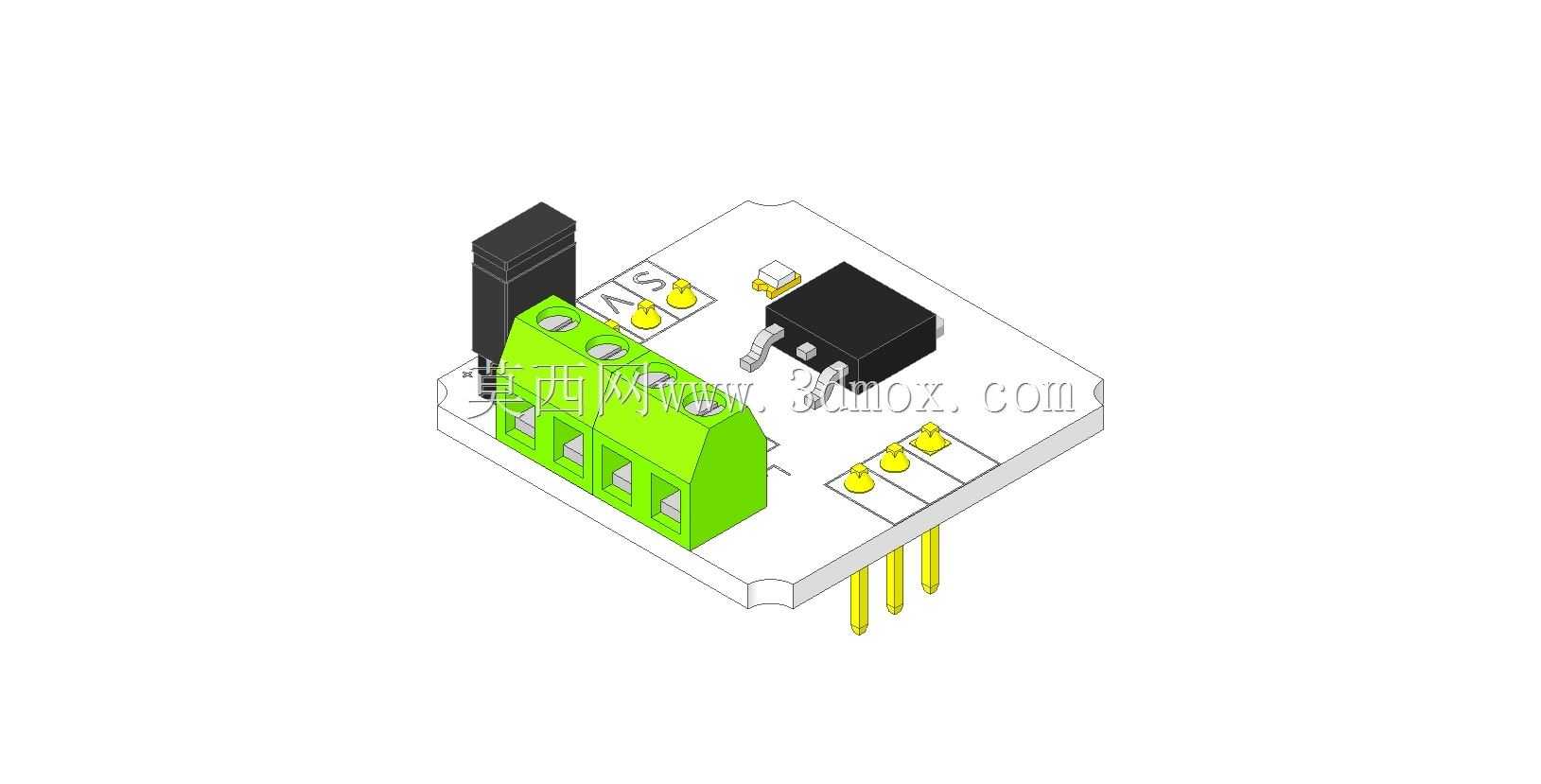

　　在嵌入式开发、小型电控装置搭建以及教学实验场景中，这类MOSFET模块是极为常用的功率开关执行部件，主要承担小信号控制大功率负载通断的核心作用，能够直接对接单片机、开发板的IO输出引脚，在不额外增加驱动电路的前提下，实现对直流电机、LED灯组、电磁阀、小型加热元件等负载的开关控制，避免主控引脚直接驱动负载出现过流烧毁的问题。从结构设计来看，该模块采用标准的Troyka模块外形规范，整体以矩形PCB基板作为承载主体，板上集成了功率MOSFET芯片、接线端子、状态指示元件、排针引脚以及必要的阻容保护元件，布局上严格遵循信号、电源、接地分区排布的设计逻辑，信号输入侧布置黄色排针引脚，对应信号输入、电源正、接地三个连接点位，排针采用标准2.

　　54mm间距设计，能够直接插装在面包板或者对应规格的扩展座上，无需额外转接即可完成信号侧的快速连接。负载接线侧采用绿色栅栏式接线端子，端子带有固定螺丝，能够可靠锁紧16-22AWG线径的导线，避免负载接线在振动、拉扯工况下出现松脱，端子旁印有清晰的丝印标识，分别对应电源输入、负载输出、接地的接线点位，装配时无需对照原理图即可快速完成接线，降低现场接线的出错概率。板上的黑色功率器件采用卧式贴装配合局部散热的布局，器件引脚与PCB焊盘之间预留了足够的爬电距离，满足低压直流场景下的绝缘安全要求，旁边布置的小型黄色LED为工作状态指示灯，当模块接收到导通信号时，指示灯点亮，能够直观反馈模块的工作状态，方便调试阶段快速排查信号通断问题。

　　模块一侧预留的黑色立式接插件为扩展供电接口，可在负载功率较大时单独接入外部供电，避免信号侧供电线路承载过大电流，接口采用防反插的外形设计，错插时无法完全就位，从结构上杜绝反接烧毁的风险。从安装边界来看，模块整体外形规整，PCB板边缘无突出的尖锐元件，板上预留的安装孔位可配合M2螺丝固定在安装平面或者型材支架上，整体厚度控制在15mm以内，能够适配紧凑空间内的安装需求，相邻元件之间的间隙满足手工焊接、返修的操作空间要求，不会出现元件过于密集导致烙铁无法操作的问题。在实际选型应用中，这类模块的结构设计充分考虑了教学场景、快速原型开发场景的使用需求，无需用户自行搭建MOSFET驱动电路，通过标准化的接口设计实现即插即用，结构上的防呆设计、

　　状态指示设计、可靠接线设计都大幅降低了使用门槛，同时PCB基板采用FR-4材质，具备足够的机械强度，日常插拔、接线操作中不易出现基板弯折、焊盘脱落的问题。设计过程中针对元件布局做了多轮优化，将发热的功率器件布置在板边位置，利于工作过程中的自然散热，避免热量集中在板中心影响周边元件的使用寿命，信号路径与功率路径在板上做了物理分隔，减少功率回路通断时对信号侧的电磁干扰，保证主控侧信号采集的稳定性。
