Troyka叉形土壤湿度检测传感模块

　　这款叉形结构的湿度检测模块，核心应用场景集中在小型盆栽种植监测、家庭园艺墒情采集、教学实验类传感验证场景，也可嵌入小型自动浇灌系统作为前端感知单元，替代传统人工扦样检测的繁琐操作，实现介质湿度参数的实时信号输出。从实际用途来看，模块依靠双叉形探针作为感知端，插入待检测的多孔介质（多为种植土壤、人工栽培基质）后，通过探针间的介质导电率差异换算对应湿度值，输出适配通用单片机IO口的电平信号，无需额外信号调理电路即可直接接入主控回路，大幅降低小型感知节点的搭建门槛。

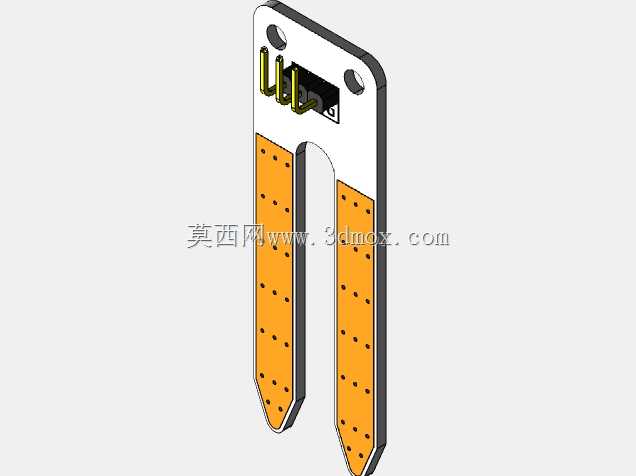

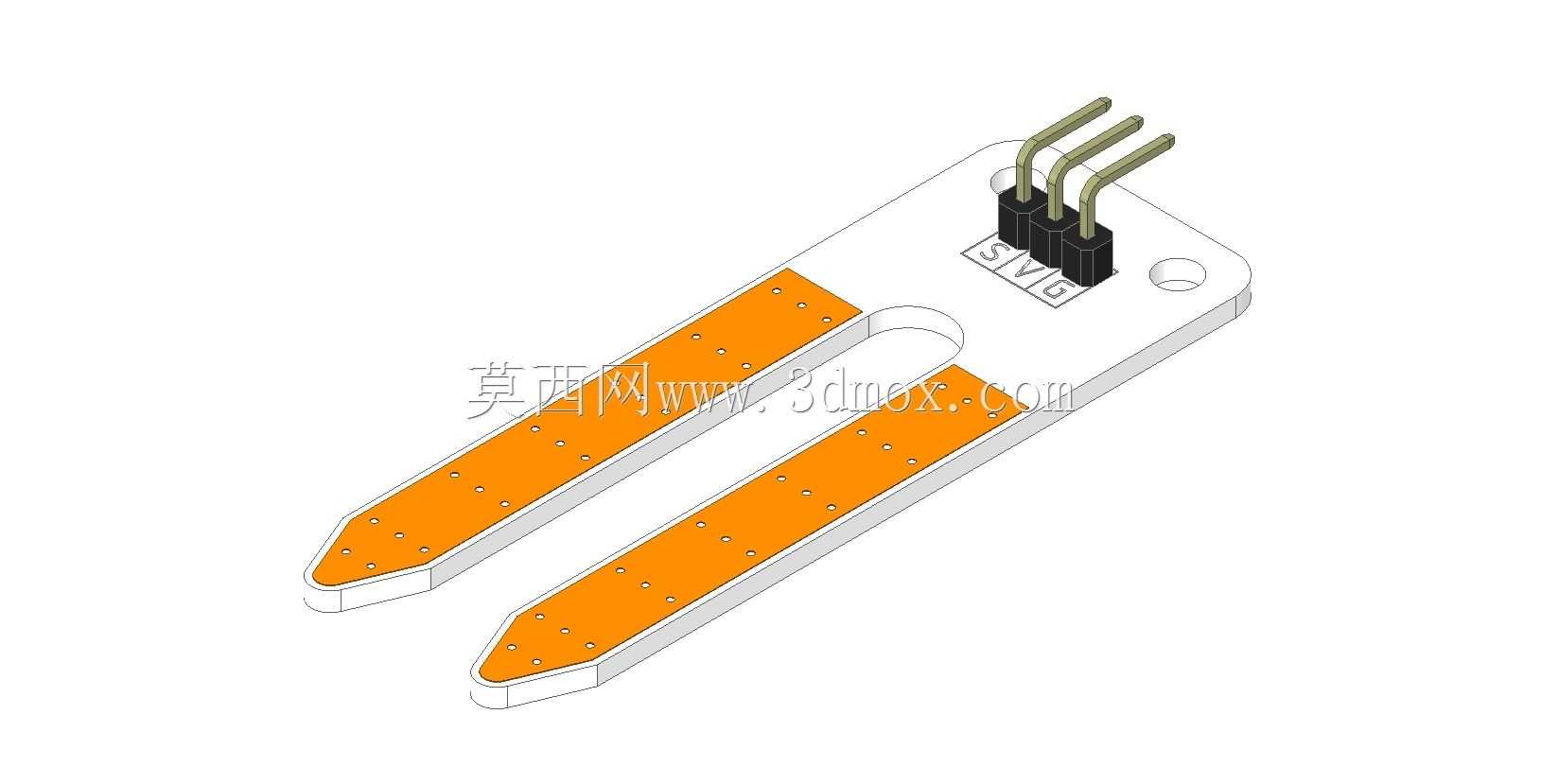

　　功能特性层面，模块遵循标准的信号、电源、接地三引脚定义，引脚间距匹配通用2.54mm排针座规格，可直接插接到面包板或配套扩展板上，无需额外焊接转接；探针部分采用覆铜镀金工艺设计，减少长期接触潮湿介质带来的氧化锈蚀问题，延长模块在高湿环境下的连续工作寿命；基板采用FR-4环氧玻纤板材，边缘做圆角处理，避免安装插拔过程中划伤操作人员或周边线材，基板上预留的圆形安装孔可配合M2螺丝完成模块在设备壳体或安装支架上的固定，防止探针受外力弯折变形。

　　设计思路上，这款模块没有采用传统湿度传感器的一体式封装结构，而是将感知探针与信号处理电路集成在同一块PCB基板上，省去了探针与电路之间的飞线连接环节，减少了接触不良的故障点；双叉形的探针布局，在插入介质时可形成均匀的电场分布，相比单针或平行直针结构，检测范围覆盖探针周边10mm左右的介质区域，避免局部介质干湿不均带来的检测偏差；排针引脚采用弯针设计，引脚伸出方向与基板平面垂直，插接后模块基板与主控板保持平行，减少整体安装厚度，适配紧凑空间内的集成需求。

　　外形尺寸与安装边界方面，模块整体长度控制在65mm左右，探针部分长度约40mm，可满足常规盆栽花盆100mm深度以内的检测插入需求，基板宽度18mm，安装孔中心距为15mm，安装时需预留至少20mm的宽度空间、70mm的长度空间，探针插入介质的深度建议控制在30-35mm，避免过深导致基板接触介质造成电路短路；引脚部分突出基板高度8mm，插接时排针座与基板之间需预留1mm以上的间隙，防止焊接残留的焊锡渣堆积造成引脚间短路。在实际选型集成时，需要注意模块的工作电压匹配通用5V单片机系统，信号输出范围随湿度变化呈线性对应，可直接通过AD采样引脚读取数值，无需额外校准即可满足非高精度要求的湿度检测场景，探针部分在长期使用后若出现氧化，可采用细砂纸轻擦探针表面去除氧化层，即可恢复检测精度。
