Troyka环境光检测传感模块结构设计

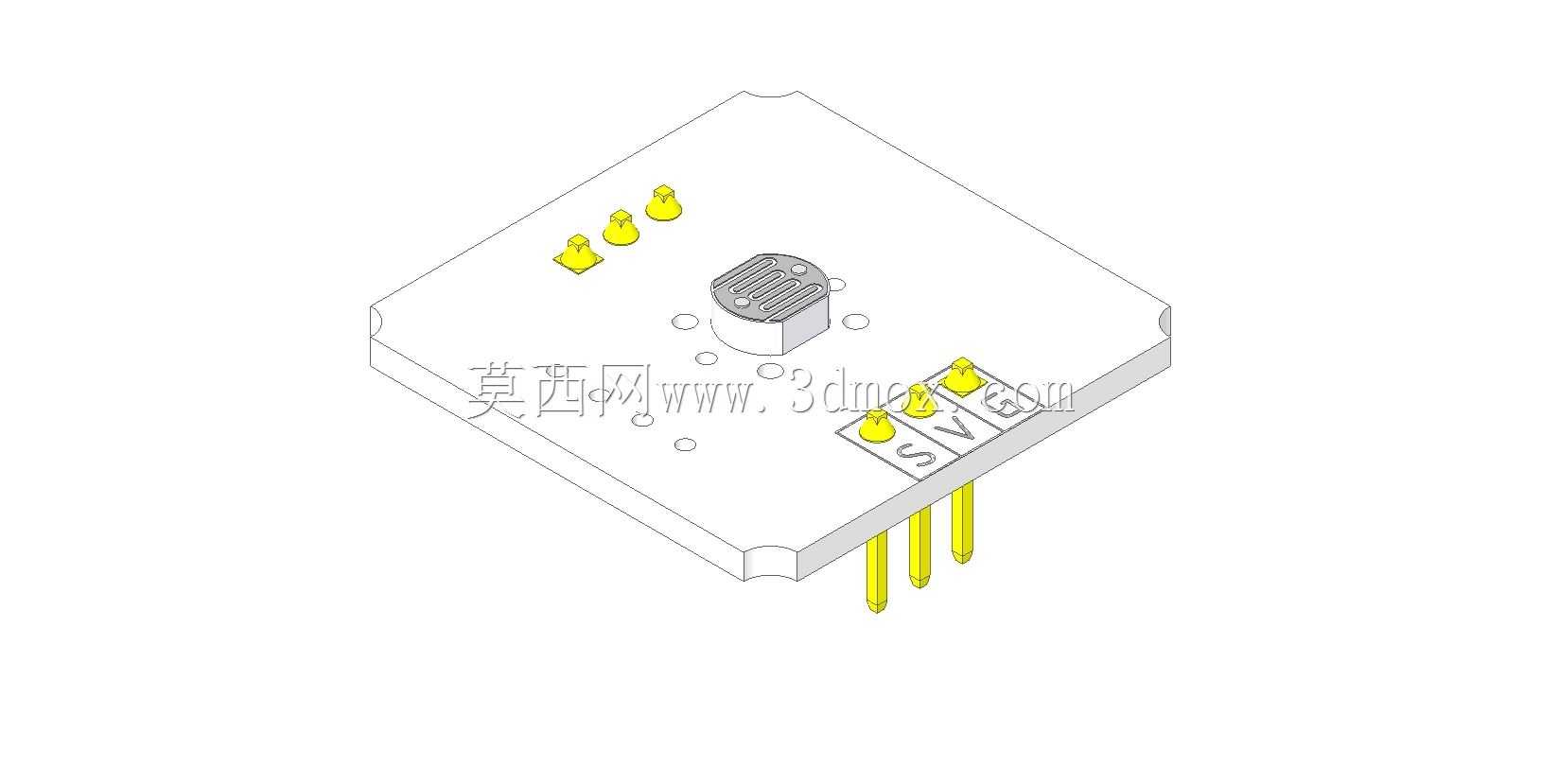

　　在嵌入式开发、小型智能装置搭建的场景里，这类光传感模块是感知环境光照强度的核心前端部件，常被集成到智能照明调光系统、户外环境监测节点、教学实验实训平台、小型机器人巡线或避障感知单元中，负责将环境中的可见光强度转化为可被主控单元读取的电信号，为系统的逻辑判断提供实时的环境光照数据支撑。从结构设计层面看，该模块遵循通用的信号、电源、接地三引脚排布规范，这种引脚定义的统一化设计，能够直接兼容市面上主流的特洛伊卡系列扩展基座，无需额外做引脚转接或定义修改，就能快速完成模块与主控板的电气连接，大幅降低原型开发阶段的接线复杂度，减少接线错误带来的调试成本。模块本体采用方形PCB作为承载基底，基底边缘做了圆角过渡处理，

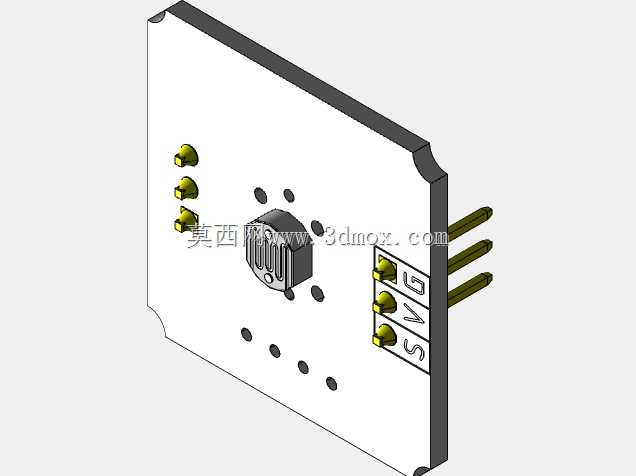

　　避免安装或插拔过程中尖锐边角划伤操作人员或周边线路，PCB上的感光元件被布置在板体中心区域，这个位置的选择经过了实际安装场景的验证：当模块插接在扩展板上时，中心位置不会被周边插接的其他模块遮挡感光路径，同时也能避开板上引脚焊盘、固定孔位的结构干涉，保证感光元件可以最大范围接收环境入射光线。板上的三个功能引脚采用直插式排针设计，排针长度经过适配，既可以直接插接到标准面包板上做电路验证，也能配合排座完成焊接式固定安装，排针旁的板面上丝印了清晰的S、V、G引脚功能标识，即使在没有参考文档的情况下，现场接线人员也能快速识别引脚定义，避免电源反接造成的元件损坏。除了核心感光元件和连接排针之外，板上还布置了配套的限流、信号调理元件，

　　这些表面贴装元件都被布置在感光元件的侧方区域，高度均低于感光元件的顶端高度，不会对光线入射造成遮挡，同时元件排布遵循最短走线原则，减少信号传输过程中的干扰，提升光强检测的信号稳定性。从安装边界来看，模块整体外形方正，板体上预留的安装定位点可以配合铜柱完成层叠式安装，在多模块堆叠的嵌入式装置里，该模块的厚度尺寸不会占用过多的层间空间，排针伸出板体的长度统一，层叠安装时不会出现引脚长度不一导致的接触不良问题。在实际选型使用中，这类模块不需要额外搭配复杂的信号调理电路，输出的信号可以直接被主控单元的AD采样端口读取，结构上的标准化设计让它可以快速替换同系列的其他功能模块，在教学实训场景里，学员不需要重新设计安装结构，

　　就能快速完成不同传感功能的模块切换，完成不同的环境感知实验。在小型智能装置的结构设计中，该模块的方形外形也方便在外壳上对应位置开设感光窗口，窗口尺寸只需要略大于感光元件的直径即可，不需要为不规则的模块外形定制复杂的外壳开孔，能有效降低外壳的加工难度，同时模块的重量较轻，即使是在小型移动机器人这类对负载重量敏感的设备上安装，也不会带来过多的重量负担。设计过程中充分考虑了手工焊接的可行性，所有焊盘尺寸都符合手工焊接的标准，即使是不具备工业焊接条件的个人开发者，也能顺利完成模块的焊接组装，板上的元件间距预留了足够的操作空间，避免焊接过程中相邻元件出现连锡短路的问题。
